Суміш для отримання теплоізоляційного матеріалу

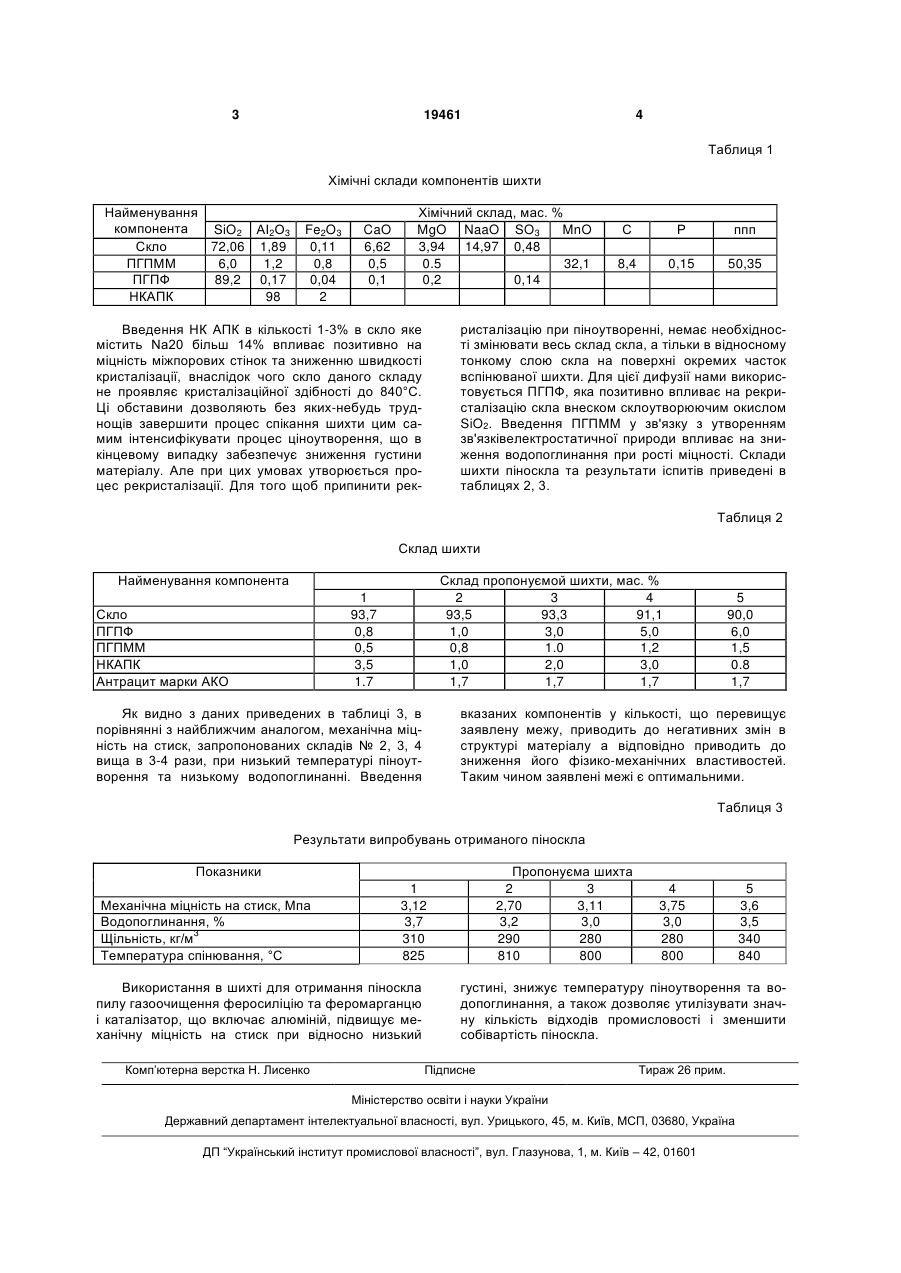

Суміш для отримання теплоізоляційного матеріалу, що містить скло та піноутворювач, яка 3 19461 4 Таблиця 1 Хімічні склади компонентів шихти Найменування компонента SiO2 АІ2О3 Скло 72,06 1,89 ПГПММ 6,0 1,2 ПГПФ 89,2 0,17 НКАПК 98 Fe2O3 0,11 0,8 0,04 2 CaO 6,62 0,5 0,1 Хімічний склад, мас. % MgO NaaO SO3 MnO 3,94 14,97 0,48 0.5 32,1 0,2 0,14 Введення НК АПК в кількості 1-3% в скло яке містить Na20 більш 14% впливає позитивно на міцність міжпорових стінок та зниженню швидкості кристалізації, внаслідок чого скло даного складу не проявляє кристалізаційної здібності до 840°С. Ці обставини дозволяють без яких-небудь труднощів завершити процес спікання шихти цим самим інтенсифікувати процес ціноутворення, що в кінцевому випадку забезпечує зниження густини матеріалу. Але при цих умовах утворюється процес рекристалізації. Для того щоб припинити рек С Р ппп 8,4 0,15 50,35 ристалізацію при піноутворенні, немає необхідності змінювати весь склад скла, а тільки в відносному тонкому слою скла на поверхні окремих часток вспінюваної шихти. Для цієї дифузії нами використовується ПГПФ, яка позитивно впливає на рекристалізацію скла внеском склоутворюючим окислом SiO2. Введення ПГПММ у зв'язку з утворенням зв'язківелектростатичної природи впливає на зниження водопоглинання при рості міцності. Склади шихти піноскла та результати іспитів приведені в таблицях 2, 3. Таблиця 2 Склад шихти Найменування компонента Склад пропонуємой шихти, мас. % 2 3 4 93,5 93,3 91,1 1,0 3,0 5,0 0,8 1.0 1,2 1,0 2,0 3,0 1,7 1,7 1,7 1 93,7 0,8 0,5 3,5 1.7 Скло ПГПФ ПГПММ НКАПК Антрацит марки АКО Як видно з даних приведених в таблиці 3, в порівнянні з найближчим аналогом, механічна міцність на стиск, запропонованих складів № 2, 3, 4 вища в 3-4 рази, при низький температурі піноутворення та низькому водопоглинанні. Введення 5 90,0 6,0 1,5 0.8 1,7 вказаних компонентів у кількості, що перевищує заявлену межу, приводить до негативних змін в структурі матеріалу а відповідно приводить до зниження його фізико-механічних властивостей. Таким чином заявлені межі є оптимальними. Таблиця 3 Результати випробувань отриманого піноскла Показники Механічна міцність на стиск, Мпа Водопоглинання, % Щільність, кг/м3 Температура спінювання, °С Використання в шихті для отримання піноскла пилу газоочищення феросиліцію та феромарганцю і каталізатор, що включає алюміній, підвищує механічну міцність на стиск при відносно низький Комп’ютерна верстка Н. Лисенко Пропонуєма шихта 2 3 2,70 3,11 3,2 3,0 290 280 810 800 1 3,12 3,7 310 825 4 3,75 3,0 280 800 5 3,6 3,5 340 840 густині, знижує температуру піноутворення та водопоглинання, а також дозволяє утилізувати значну кількість відходів промисловості і зменшити собівартість піноскла. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
