Повітророзподільник

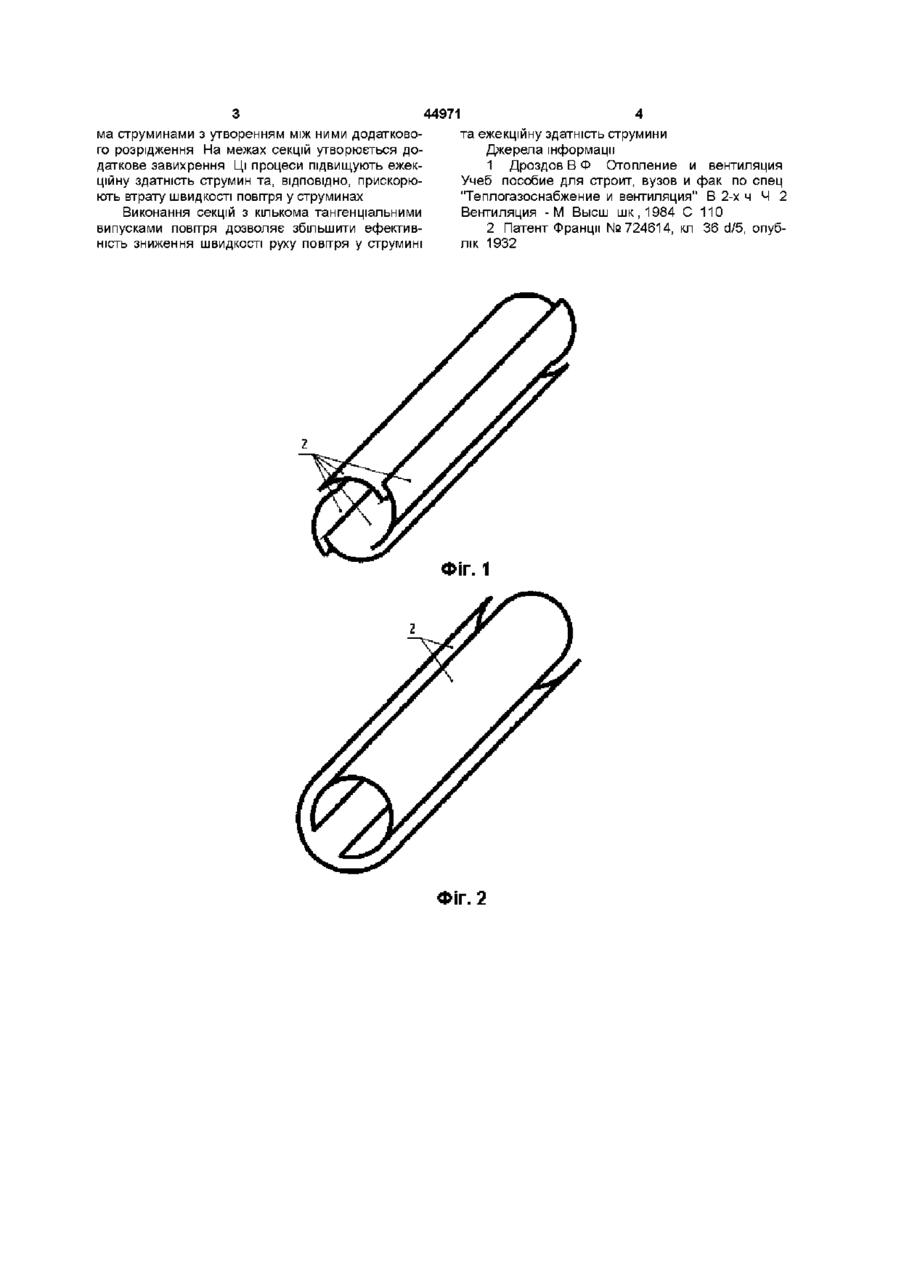

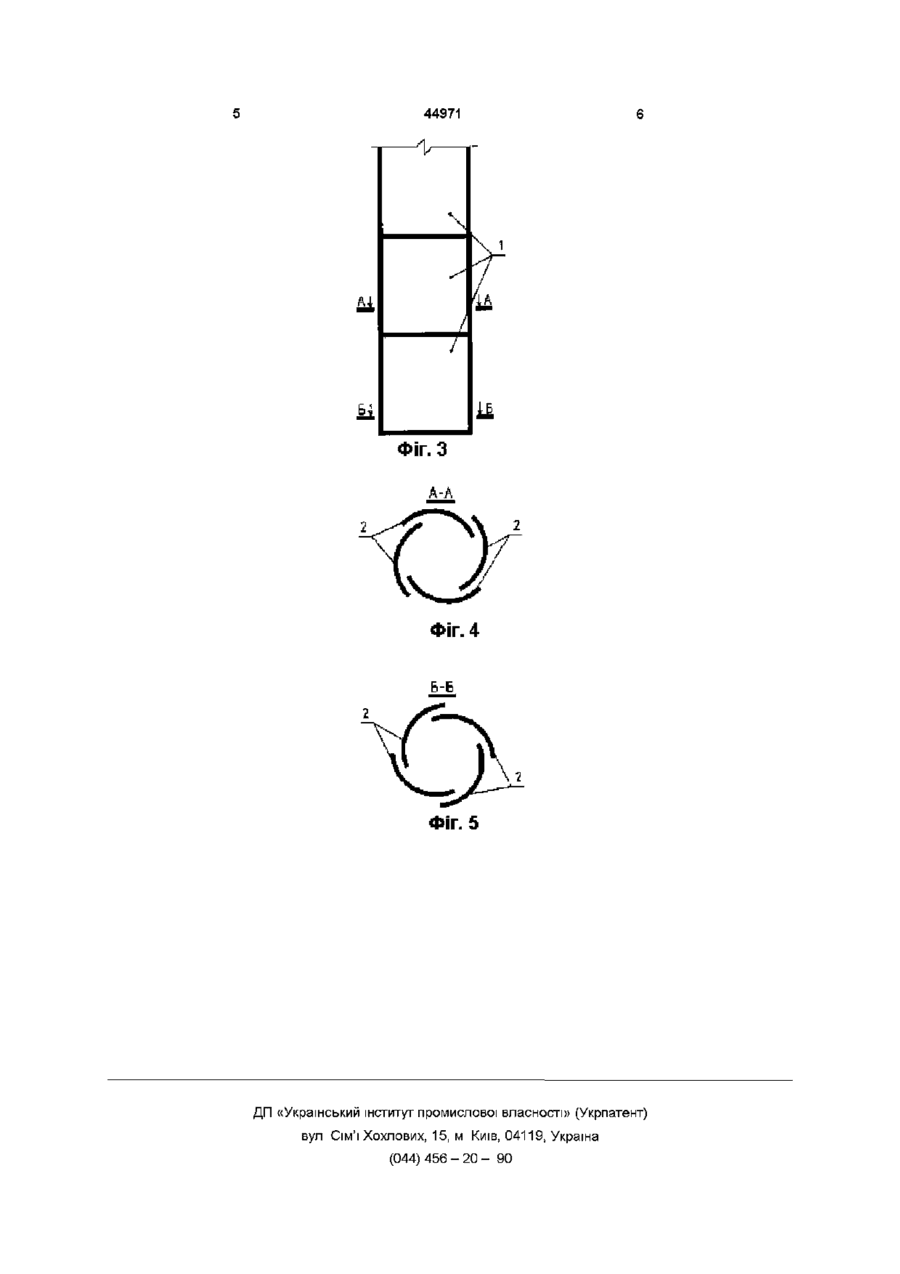

Повітророзподільник, що складається з повітроводу, який відрізняється тим, що повітровід утворений секцією або секціями з кривих у перерізі розподільника та прямих вздовж розподільника лопаток, встановлених внапуск, між якими утворені тангенціальні щілини вздовж секцій Винахід стосується приладів для рівномірного та зосередженого розподілення повітря струминами, що швидко згасають, і призначений для встановлення у системах вентиляції та кондицюнування повітря Відома конструкція повітророзподільника типу ВПЭП [1], що складається з короба з повітророзподільною панеллю перфорованих листів, в які вмонтовані пластмасові закручувальні елементи з шести лопаток Недоліком даної конструкції є утворення струминки з невисокою ефективністю затухання випусків у межах секції, одержання додаткового завихрення на межах секцій при різних напрямках випуску повітря у суміжних секціях, - що супроводжується згасанням швидкості та активним підмішуванням навколишнього повггря На фіг 1 зображено повітророзподільник з однією секцією та спільним напрямком випусків повітря, загальний вигляд, на фіг 2 зображено повггророзподільник з однією секцією та двома лопатками з протилежними напрямками випусків повггря, загальний вигляд, на фіг 3 зображено повітророзподільник з багатьма секціями, план, на фіг 4 зображено повітророзподільник з багатьма секціями, перетин А-А, на фіг 5 зображено повггророзподільник з багатьма секціями перетин Б-Б Повітророзподільник складається з повітроводу, який утворений секцією, секціями 1 з кривих у перерізі розподільника та прямих вздовж розподільника лопаток 2, встановленими внапуск, між якими утворені тангенціальні щілини вздовж повітророзподільника Для розподілу повітря всередину простору між лопатками подають повітря Повітря виходить з тангенціальних щілин, налипає на лопатки та, в залежності від геометричних розмірів та КІЛЬКОСТІ лопаток, проходить без відриву частину або всю поверхню повггророзподільника за рахунок піддуву наступними струминами з підсмоктуванням навколишнього повітря, закручується і частково присмоктується наступними за рухом струминами, причому інша частина повітря виходить до приміщення При наявності зустрічних випусків, в залежності від геометричних розмірів та КІЛЬКОСТІ лопаток, повггря відривається від лопаток після зггкнення однією струминою або відривається без зіткнення кілько ШВИДКОСТІ Найбільш близьким аналогом за технічною сутністю й одержаними результатами при використанні є повітророзподільник [2], який складається з спірального повітроводу з тангенціальною щілиною, що утворена внутрішнім та ЗОВНІШНІМ КІНЦЯМИ повітроводу, між якими встановлені стійки Недоліками застосування цього повітророзподільника є низька ефективність зниження швидкості повітря та ежекційна здатність струмини В основу винаходу поставлено задачу повггророзподільник шляхом використання секцій з декількома тангенціальними випусками повітря з щілин, утворених між кривими у перерізі розподільника та прямими вздовж розподільника лопатками, встановленими внапуск при можливості різних напрямків випуску у різних секціях забезпечити можливості створення плоских чи компактних струмин після закручування припливного повітря піддувом навколо повітророзподільника на кут до 360, розповсюдження повітря в різних напрямках після відриву прилиплих струмин в залежності від КІЛЬКОСТІ та співвідношення розмірів щілин, зггкнення струмин з подальшим відривом при різних напрямках о> 44971 ма струминами з утворенням між ними додаткового розрідження На межах секцій утворюється додаткове завихрення Ці процеси підвищують ежекційну здатність струмин та, ВІДПОВІДНО, прискорюють втрату швидкості повітря у струминах Виконання секцій з кількома тангенціальними випусками повітря дозволяє збільшити ефективність зниження швидкості руху повггря у струмині та ежекційну здатність струмини Джерела інформації 1 Дроздов В Ф Отопление и вентиляция Учеб пособие для строит, вузов и фак по спец "Теплогазоснабжение и вентиляция" В 2-х ч Ч 2 Вентиляция - М Высш шк,1984 С 110 2 Патент Франції №724614, кл 36 d/5, опублік 1932 ФІГ. 1 Фіг. 2 44971 Фіг. 4 Б-Б Фіг. 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
