Гідромеханічний яс

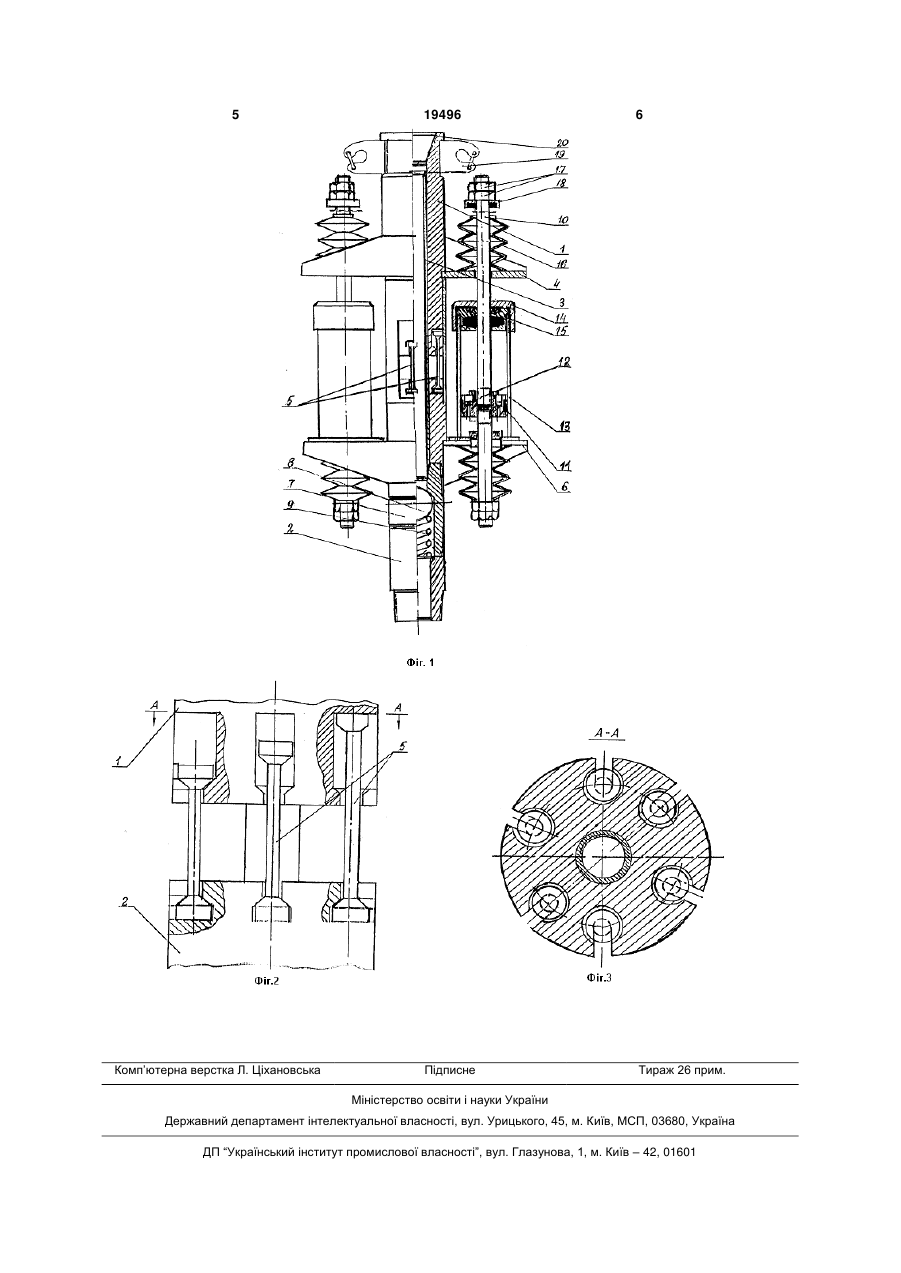

Гідромеханічний яс, який включає корпус, траверсу, що з'єднана зі штоками розміщених у циліндрах поршнів, який відрізняється тим, що містить верхній та нижній корпуси, у яких закріплені торці тарованих розривних елементів, що мають різні фізико-механічні та геометричні характеристики, і встановлені з можливістю почергового руйнування при визначених статичних натягах бурильної колони, при цьому траверси, що з'єднані з відповідними корпусами, контактують з підпружиненими штоками поршнів, які містять зворотні клапани, а в нижньому корпусі встановлений клапанний механізм. (19) (21) u200607266 (22) 30.06.2006 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Рибчич Ілля Йосипович, Малярчук Богдан Михайлович, Огородніков Петро Іванович, Світлицький Віктор Михайлович, Лисканич Михайло Васильович, Яремійчук Ярослав Стефанович, Стефурак Роман Іванович (73) ДОЧІРНЯ КОМПАНІЯ "УКРГАЗВИДОБУВАННЯ" НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМПАНІЇ "НАФТОГАЗ УКРАЇНИ" 3 19496 4 ба 3, яка закріплена на різьбі у нижнього корпуса 2 труб до тих пір, поки не проходить розрив наступі призначена для протока бурового розчину. Верхних тарованих розривних елементів 5. Після розній корпус 1 може переміщуватись по трубі 3 риву елементів 5 силовий імпульс спрямовується вільно. по колоні труб до зони прихоплення. Пристрій також включає верхню траверсу 4, в При розриві елементів 5 нижня траверса 6 раяку входить верхній корпус 1 з гніздами під торці зом з нижнім корпусом 2 під дією пружних сил притарованих розривних елементів 5, і нижню траверхопленої колони рухається вниз, що призводить до су 6, в яку входить нижній корпус 2 з гніздами під закриття зворотного клапану 17, який ініціює вининижні торці тарованих розривних елементів 5 та кнення гідравлічного імпульсу в буровому розчині, клапанним механізмом 7, що містить кульовий що знаходиться в бурильних трубах. Гідравлічний клапан 8 та пружину 9. Траверси 4 і 6 зв'язані між імпульс передається по розчину до місця прихопсобою за допомогою штоків 10 поршнів 11, що лення колони труб і інтенсифікує їх вивільнення. містять ущільнювачі і пластинчаті зворотні клапаПри розриві елементів 5 траверси 4, 6 рухаються в ни 12, які входять у гідроциліндри 13 з верхньою протилежні сторони, при чому швидкість нижньої кришкою 14 з ущільнювачем 15. При цьому гідротраверси 6 більша швидкості верхньої траверси 4, циліндри 13 встановлені на нижній траверсі 6. що обумовлено різними пружними властивостями На кінцях штоків 10 одягнені конічні пружини колони труб і талевої системи. 16, які упираються в траверси 4, 6 і кріпляться на Траверси 4, 6 вільно рухаються в різні стороштоках 10 за допомогою гайок 17 через гумові буни, поки не скінчиться вільний хід на штоках 10 і фери 18. Між торцями пружин 16 і буферами 18 верхні торці пружин 16 не упруться в торці буферів встановлений вільний хід, який дає можливість за 18. У подальшому проходить переміщення буфера допомогою гайок 17 регулювати величину пружно18 за рахунок основної деформації пружин 16, го імпульсу. У виточку верхнього корпусу 1 входоки зусилля на траверсах 4 і 6 не зрівноважаться. дить елеватор 19 для монтажу пристрою до голоПри роботі гідромеханічного яса, реакція від ви колони. розриву елементів 5 передається на талеву сисГідромеханічний яс працює наступним чином. тему у вигляді коливних зусиль, що може привести За допомогою різьби нижнього корпусу 2 придо значних коливань гакоблоку на талях. Реактивні стрій кріпиться до колони бурильних труб. Різьбою сили, які передаються на гакоблок зменшують гід20, верхнього корпусу 1, пристрій за допомогою равлічні амортизатори в вигляді гідроциліндрів 13 гнучкого шлангу приєднується до нагнітаючої лінії з поршнями 11. бурового насосу. Натяг колони бурильних труб При відносному переміщенні траверс 4, 6 пісздійснюється за допомогою елеватора 19 тяговою ля основної деформації пружин 16 зусилля через системою. штоки 10 передаються на поршні 11, які переміщуПри натягу бурильної колони, зусилля переється донизу (зусилля від деформованої колони даються на верхню траверсу 4, верхній корпус 1 і труб більше ніж від талевої системи), що привотаровані розривні елементи 5. З елементів 5 зудить до відкриття зворотних клапанів 12 поршнів силля передаються на нижню траверсу 6, нижній 11 і перетоку в'язкої рідини по отворам з підпоршкорпус 2 і прихвачену колону труб. Натяг прихваневих просторів у надпоршневі простори гідроциченої колони труб лімітується міцністю тарованих ліндрів 13, при цьому енергія коливань розсіюєтьрозривних елементів 5, кількість яких може змінюся. Коли під дією пружних сил талевої системи ватися. Коли зусилля досягають критичного знагакоблок разом з верхньою траверсою 4 рухається чення, проходить розрив одного або декількох донизу, зворотні клапани 12 поршнів 11 закриваелементів 5 і траверси 4, 6 розходяться в різні ються і потужні хвили через штоки 10 та пружини сторони. Імпульс передається на прихвачену ко16 передаються на нижню траверсу 6 зрівноважулону труб. Траверси рухаються до тих пір, поки не ючи реакцію верхньої частини пристрою, що місскінчиться зазор між торцями одного або декількох тить талеву систему, траверсу 4 і верхній корпус 1, незруйнованих елементів 5, що залишились, і торз нижньою частиною пристрою, яка з'єднана з прицями виточок у гніздах верхнього корпусу 1. В похваченою колоною бурильних труб. дальшому проходить другий етап натягу колони 5 Комп’ютерна верстка Л. Ціхановська 19496 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
