Пристрій для довгострокового зберігання вологих препаратів оболонок головного мозку

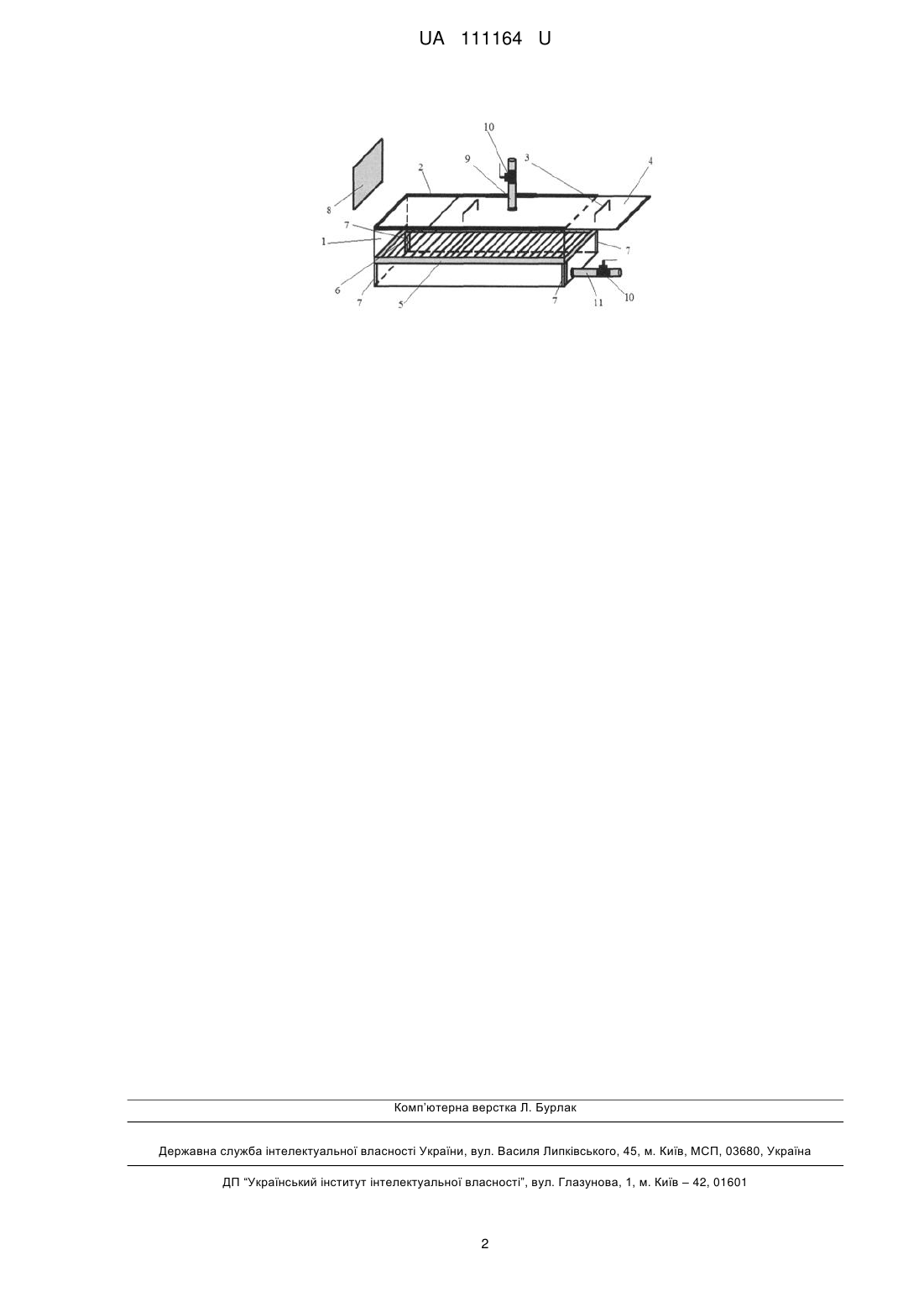

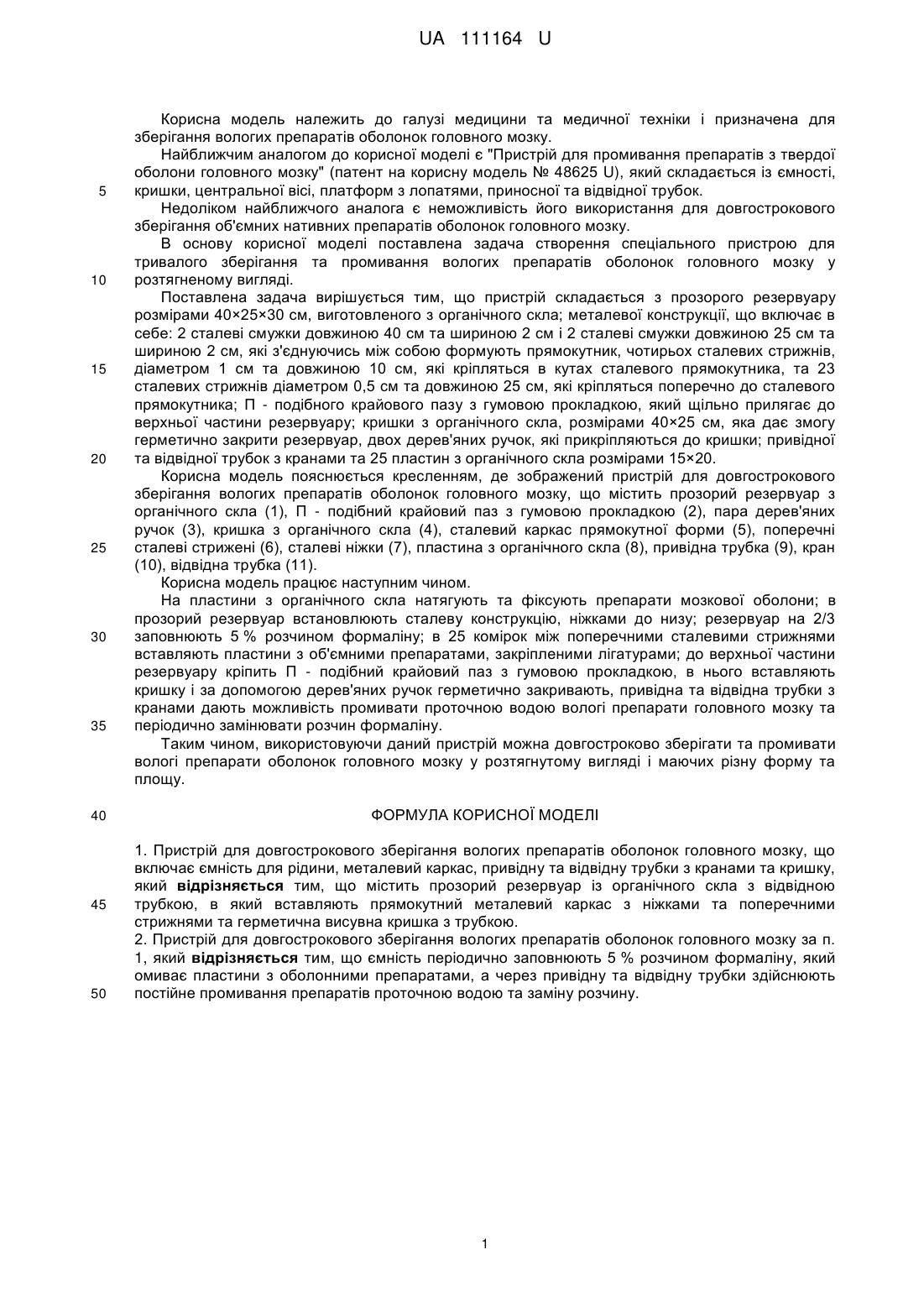

Реферат: Пристрій для довгострокового зберігання вологих препаратів оболонок головного мозку включає ємність для рідини, металевий каркас, привідну та відвідну трубки з кранами та кришку. Містить прозорий резервуар із органічного скла з відвідною трубкою, в який вставляють прямокутний металевий каркас з ніжками та поперечними стрижнями та герметичну висувну кришку з трубкою. UA 111164 U (12) UA 111164 U UA 111164 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі медицини та медичної техніки і призначена для зберігання вологих препаратів оболонок головного мозку. Найближчим аналогом до корисної моделі є "Пристрій для промивання препаратів з твердої оболони головного мозку" (патент на корисну модель № 48625 U), який складається із ємності, кришки, центральної вісі, платформ з лопатями, приносної та відвідної трубок. Недоліком найближчого аналога є неможливість його використання для довгострокового зберігання об'ємних нативних препаратів оболонок головного мозку. В основу корисної моделі поставлена задача створення спеціального пристрою для тривалого зберігання та промивання вологих препаратів оболонок головного мозку у розтягненому вигляді. Поставлена задача вирішується тим, що пристрій складається з прозорого резервуару розмірами 40×25×30 см, виготовленого з органічного скла; металевої конструкції, що включає в себе: 2 сталеві смужки довжиною 40 см та шириною 2 см і 2 сталеві смужки довжиною 25 см та шириною 2 см, які з'єднуючись між собою формують прямокутник, чотирьох сталевих стрижнів, діаметром 1 см та довжиною 10 см, які кріпляться в кутах сталевого прямокутника, та 23 сталевих стрижнів діаметром 0,5 см та довжиною 25 см, які кріпляться поперечно до сталевого прямокутника; Π - подібного крайового пазу з гумовою прокладкою, який щільно прилягає до верхньої частини резервуару; кришки з органічного скла, розмірами 40×25 см, яка дає змогу герметично закрити резервуар, двох дерев'яних ручок, які прикріпляються до кришки; привідної та відвідної трубок з кранами та 25 пластин з органічного скла розмірами 15×20. Корисна модель пояснюється кресленням, де зображений пристрій для довгострокового зберігання вологих препаратів оболонок головного мозку, що містить прозорий резервуар з органічного скла (1), Π - подібний крайовий паз з гумовою прокладкою (2), пара дерев'яних ручок (3), кришка з органічного скла (4), сталевий каркас прямокутної форми (5), поперечні сталеві стрижені (6), сталеві ніжки (7), пластина з органічного скла (8), привідна трубка (9), кран (10), відвідна трубка (11). Корисна модель працює наступним чином. На пластини з органічного скла натягують та фіксують препарати мозкової оболони; в прозорий резервуар встановлюють сталеву конструкцію, ніжками до низу; резервуар на 2/3 заповнюють 5 % розчином формаліну; в 25 комірок між поперечними сталевими стрижнями вставляють пластини з об'ємними препаратами, закріпленими лігатурами; до верхньої частини резервуару кріпить Π - подібний крайовий паз з гумовою прокладкою, в нього вставляють кришку і за допомогою дерев'яних ручок герметично закривають, привідна та відвідна трубки з кранами дають можливість промивати проточною водою вологі препарати головного мозку та періодично замінювати розчин формаліну. Таким чином, використовуючи даний пристрій можна довгостроково зберігати та промивати вологі препарати оболонок головного мозку у розтягнутому вигляді і маючих різну форму та площу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для довгострокового зберігання вологих препаратів оболонок головного мозку, що включає ємність для рідини, металевий каркас, привідну та відвідну трубки з кранами та кришку, який відрізняється тим, що містить прозорий резервуар із органічного скла з відвідною трубкою, в який вставляють прямокутний металевий каркас з ніжками та поперечними стрижнями та герметична висувна кришка з трубкою. 2. Пристрій для довгострокового зберігання вологих препаратів оболонок головного мозку за п. 1, який відрізняється тим, що ємність періодично заповнюють 5 % розчином формаліну, який омиває пластини з оболонними препаратами, а через привідну та відвідну трубки здійснюють постійне промивання препаратів проточною водою та заміну розчину. 1 UA 111164 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
