Сплав на основі заліза з ефектом пам’яті форми

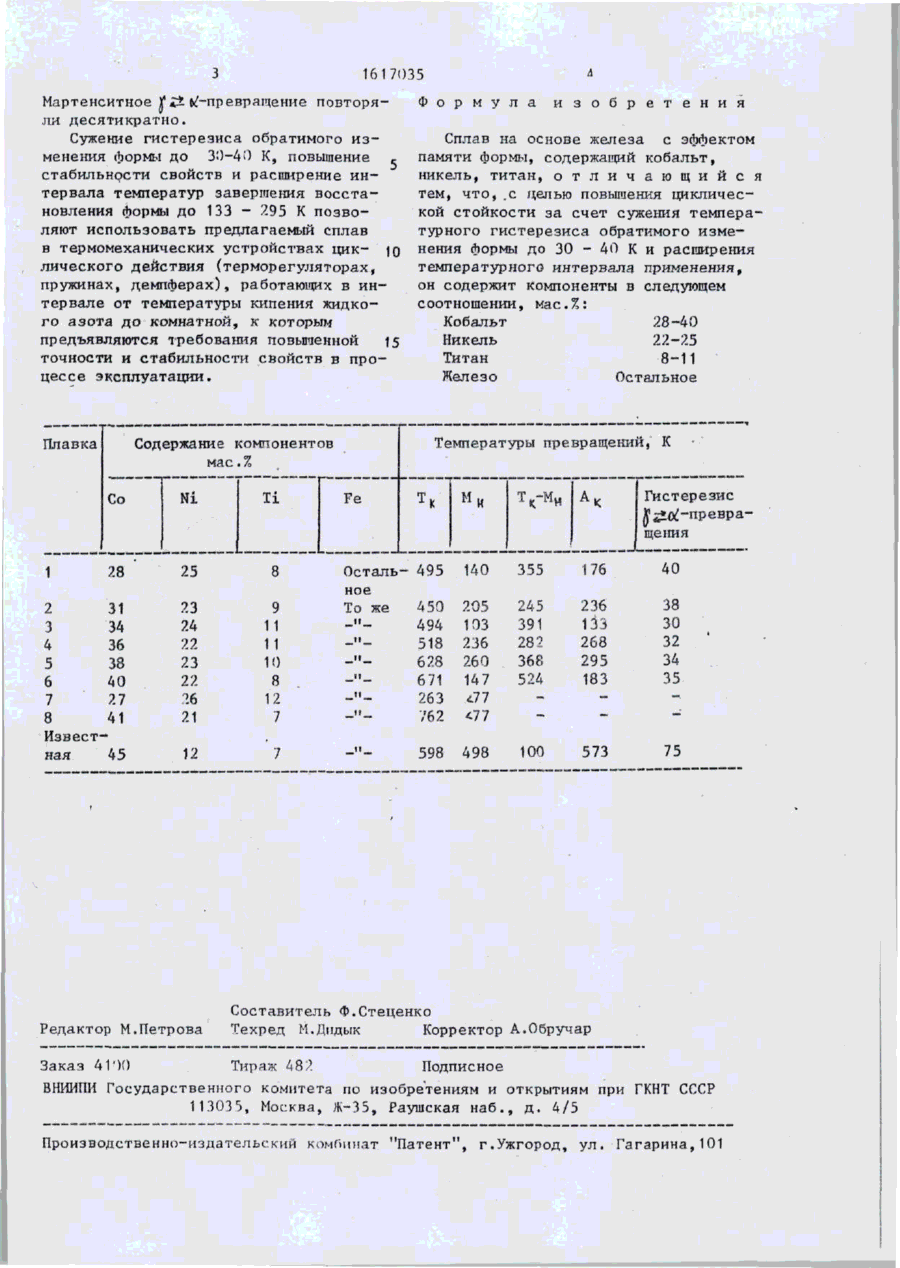

" Изобретение относится к сплавам» обладающим эффектом памяти формы. Цель изобретения - повышение циклической стойкости за счет сужения температурного гистерезиса обратимого изменения формы и расширения температурного интервала. Сплав содержит компоненты в следующем соотношении, мас.%: кобальт . 8 - 40; никель 22 ' 25; титан 8 - 1 1 ; железо остальное. Сплав позволяет сузить гистерезис обратимого изменения формы до 30 40 К и может быть использован в термомеханических устройствах циклического действия, работающих и внтервале от температуры кипения жидкого азота до комнатной. 1 табл. « а Изобретение относится к металлургии, в частности к сплавам, обладающим эффектом памяти формы, к может быть использовано в приборостроении. Цель изобретения - повышение циклической стойкости за счет сужения гистерезиса обратимого изменения формы до 30 - 40 К и расширение температурного интервала применения. Предложен сплав на основе железа, содержащий никель, кобальт, титан 4 в который указанные элементы входят в следующем соотношении, мас.%: Никель 22-35 Кобальт 28-4;> Титан 8-11 Железо Остальное Для опробования предлагаемого спла-; ва были выплавлены композиции. В таблице приведен химический состав композиций. г Сплавы выплавляют в электродуговой печи в атмосфере аргона с заливкой в изложницу диаметром 8 мм. Вес выплавленных слитков 40 г. Слитки без прибыли деформируют на гидравлическом прессе и подвергают гомогенизирующему отжигу при температуре 1373 К в течение 20 ч . После разрезки образцы закаливают от 1373 К в воде и состаривают в соляной ванне при температуре 923_JC в течение 3 - 1 0 мин. Темпера_ т^уры Кюри Т к , начала мартенсптного превращения Мн, завершения обратного мартенситного превращения АКя гистерезис Т •£ оі-превращения и изменение свойств при циклировании Г ^? оі-превращения определяют по температурным зависимостям низкополевой магнитной восприимчивости и прогиба нагруженных пластинчатых образцов. Точность определения температур превращений 2 К. ел 1617035 Мартенситное tz£ ^-превращение повторяли десятикратно. Сужение гистерезиса обратимого и з менения формы до 30-40 К, повышение < • стабильности свойств и расширение и н тервала температур завершения в о с с т а новления формы до 133 - 295 К п о з в о ляют использовать предлагаемый сплав в термомеханических устройствах цик- fO лического действия (терморегуляторах, пружинах, демпферах), работающих в и н тервале от температуры кипения жидкого азота до комнатной, к которым предъявляются требования повышенной 15 точности и стабильности свойств в процессе эксплуатации. Со Ni Ті и з о б р е т е н и я Сплав на основе железа с эффектом памяти формы, содержащий кобальт, никель, титан, о т л и ч а ю щ и й с я тем, ч т о , . с целью повышения циклической стойкости за счет сужения температурного гистерезиса обратимого изменения формы до 30 - 40 К и расширения температурного интервала применения, он содержит компоненты в следующем соотношении, мас.%: Кобальт 28-40 Никель 22-25 Титан 8-11 Железо Остальное Температуры превращений, К Содержание ікомпонентов мае Плавка Ф о р м у л а Fe т "Ми ТК А к щеиия • 1 28 25 8 2 3 31 34 36 38 40 27 41 23 24 9 11 11 23 22 26 21 10 8 12 7 12 7 4 5 6 7 8 Известная 45 г?. Редактор М.Петрова Гистерезис Осталь- 495 ное 450 То же - И 494 518 _ » _ 62S 671 263 762 —"— 598 140 355 176 40 205 103 236 260 147 Л 245 391 282 368 236 38 30 32 524 133 268 295 183 _ 498 100 573 34 35 — 75 Составитель Ф.Стеценко Техред М.Дпдык Корректор А.Обручар Заказ 41'ГО Тираж 482 Подписное ВНИИПІЇ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
