Пристрій для регулювання температури в приміщенні споруди, наприклад в теплиці
Номер патенту: 19509
Опубліковано: 15.12.2006
Автори: Грабовой Іван Іванович, Романенко Віктор Олександрович
Формула / Реферат
Пристрій для регулювання температури в приміщенні споруди, наприклад в теплиці, що містить стрижневий силовий елемент, один кінець якого закріплений на каркасі споруди, а другий через передатний механізм з'єднаний з фрамугою, який відрізняється тим, що стрижневий силовий елемент виконаний термобіметалевим, а передатний механізм - у вигляді повідця, з'єднаного з одного боку з термобіметалевим стрижнем, а з другого - з кривошипом зубчастого сектора, що входить в зачеплення з шестірнею, встановленою на валу повороту фрамуги, яка виконана у вигляді диска з вікнами, встановленого на вертикальному валу по центру його ваги, при цьому вікна диска розташовані з можливістю суміщення з вентиляційними вікнами на даху споруди.
Текст

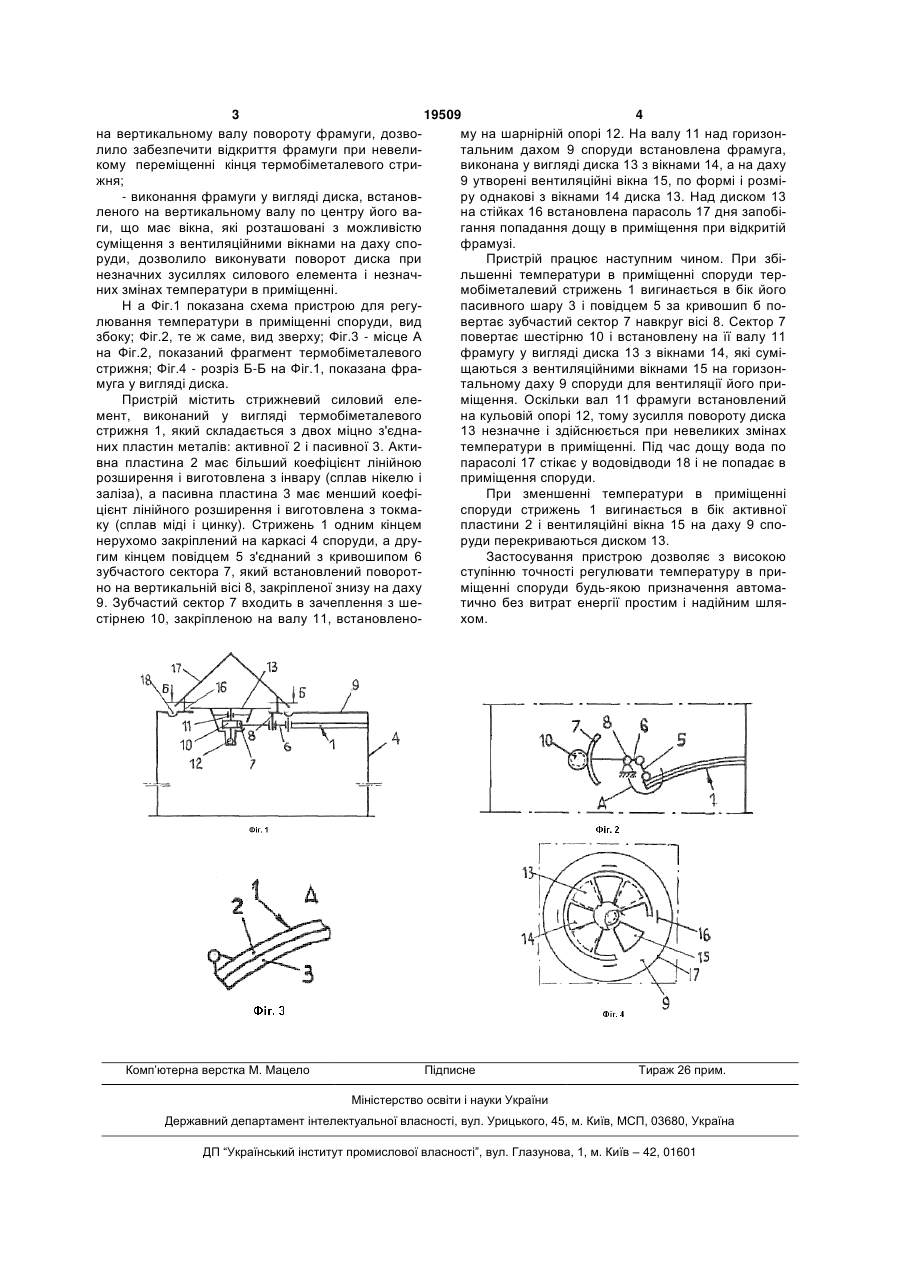

Пристрій для регулювання температури в приміщенні споруди, наприклад в теплиці, що містить стрижневий силовий елемент, один кінець якого закріплений на каркасі споруди, а другий 3 19509 4 на вертикальному валу повороту фрамуги, дозвому на шарнірній опорі 12. На валу 11 над горизонлило забезпечити відкриття фрамуги при невелитальним дахом 9 споруди встановлена фрамуга, кому переміщенні кінця термобіметалевого стривиконана у вигляді диска 13 з вікнами 14, а на даху жня; 9 утворені вентиляційні вікна 15, по формі і розмі- виконання фрамуги у вигляді диска, встановру однакові з вікнами 14 диска 13. Над диском 13 леного на вертикальному валу по центру його вана стійках 16 встановлена парасоль 17 дня запобіги, що має вікна, які розташовані з можливістю гання попадання дощу в приміщення при відкритій суміщення з вентиляційними вікнами на даху спофрамузі. руди, дозволило виконувати поворот диска при Пристрій працює наступним чином. При збінезначних зусиллях силового елемента і незначльшенні температури в приміщенні споруди терних змінах температури в приміщенні. мобіметалевий стрижень 1 вигинається в бік його Η а Фіг.1 показана схема пристрою для регупасивного шару 3 і повідцем 5 за кривошип б полювання температури в приміщенні споруди, вид вертає зубчастий сектор 7 навкруг вісі 8. Сектор 7 збоку; Фіг.2, те ж саме, вид зверху; Фіг.3 - місце А повертає шестірню 10 і встановлену на її валу 11 на Фіг.2, показаний фрагмент термобіметалевого фрамугу у вигляді диска 13 з вікнами 14, які сумістрижня; Фіг.4 - розріз Б-Б на Фіг.1, показана фращаються з вентиляційними вікнами 15 на горизонмуга у вигляді диска. тальному даху 9 споруди для вентиляції його приПристрій містить стрижневий силовий елеміщення. Оскільки вал 11 фрамуги встановлений мент, виконаний у вигляді термобіметалевого на кульовій опорі 12, тому зусилля повороту диска стрижня 1, який складається з двох міцно з'єдна13 незначне і здійснюється при невеликих змінах них пластин металів: активної 2 і пасивної 3. Актитемператури в приміщенні. Під час дощу вода по вна пластина 2 має більший коефіцієнт лінійною парасолі 17 стікає у водовідводи 18 і не попадає в розширення і виготовлена з інвару (сплав нікелю і приміщення споруди. заліза), а пасивна пластина 3 має менший коефіПри зменшенні температури в приміщенні цієнт лінійного розширення і виготовлена з токмаспоруди стрижень 1 вигинається в бік активної ку (сплав міді і цинку). Стрижень 1 одним кінцем пластини 2 і вентиляційні вікна 15 на даху 9 спонерухомо закріплений на каркасі 4 споруди, а друруди перекриваються диском 13. гим кінцем повідцем 5 з'єднаний з кривошипом 6 Застосування пристрою дозволяє з високою зубчастого сектора 7, який встановлений поворотступінню точності регулювати температуру в прино на вертикальній вісі 8, закріпленої знизу на даху міщенні споруди будь-якою призначення автома9. Зубчастий сектор 7 входить в зачеплення з шетично без витрат енергії простим і надійним шлястірнею 10, закріпленою на валу 11, встановленохом. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
