Запірний пристрій

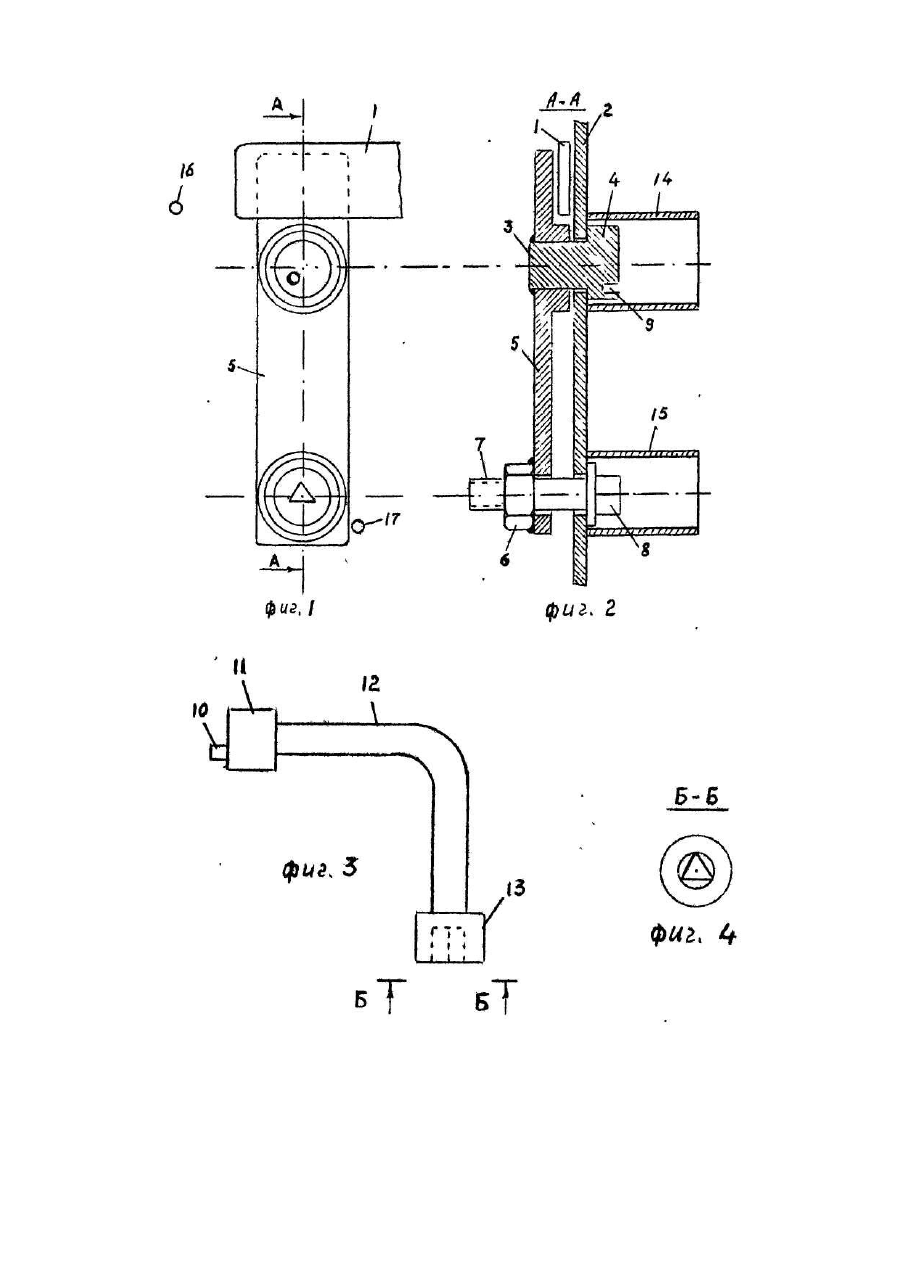

Полезная модель относится к скобяным изделиям, в частности к запирающим устройствам, и может быть использована преимущественно для запирания гаражей и складских помещений. Известен дверной замок {1], содержащий размещенный в полом корпусе ригель с впадинами для ключа, замок снабжен установленными в корпусе поворотными осями и закрепленными на них попарно секретными задержками, при этом стяжной болт снабжен головкой в виде треугольника и имеет возможность захода в резьбу гайки закрепленной на ригеле. Недостаток известного замка заключается в его сложности, а следовательно, дороговизне. В основу полезной модели поставлена задала усовершенствования дверного замка для запирания гаражей и складских помещений в котором упрощена конструкция, без уменьшения надежности запирания, и за счет этого достигаются потребительские свойства - уменьшение стоимости изделия. Поставленная задача решается тем, что в запорном устройстве, содержащем ригель и стяжной болт, снабженный головкой в виде треугольника и имеющий возможность захода в резьбу гайки; закрепленной на ригеле и ключ с треугольной выемкой в головке с возможностью захода на головку болта. Согласно полезной модели, ригель закреплен на оси с возможностью поворота совместно с ее головкой на 90°, последняя включает эксцентрическую выемку с возможностью захода в нее выступа головки Г-образного ключа, при этом вертикальное положение ригеля соответствует положению "Закрыто", а горизонтальное - "Открыто". Причинно-следственная связь между совокупностью существенных признаков и полученным техническим результатом заключается в том, что ригель закреплен на оси с возможностью поворота совместно с ее головкой на 90°, последняя включает эксцентрическую выемку с возможностью захода в нее выступа головки Г-образного ключа - это определяет технический результат - упрощение конструкции, без уменьшения надежности запирания, и за счет этого достигаются потребительские свойства - уменьшение стоимости изделия. На фиг.1 показано устройство, общий вид; на фиг. 2 - разрез А-А на фиг.1: на фиг.3 - Г-образный ключ; на фиг.4 - вид Б-Б на фиг.3. Запорное устройство содержит щеколду 1, закрепленную за одну створку двери (не показано), на второй створке двери 2 с внутренней стороны закреплен на оси 3 с головкой 4 ригель 5 с возможностью поворота совместно с головкой 4. Второй конец ригеля 5 включает закрепленную на нем гайку 6 с возможностью захода в ее резьбу стяжного болта 7 с головкой в виде треугольника 8. Головка 4 имеет эксцентрическую выемку 9 с возможностью захода выступа 10 головки 11 Г-образного ключа 12. Вторая головка 13 Г-образного ключа 12 выполнена с возможностью захода на головку 8 стяжного болта 7. На створке двери 2 установлены защитные кожухи 14 и 15 в виде отрезков трубок. Упоры 16 и 17 ограничивают поворот ригеля 5 только на 90°. Запорное устройство работает следующим образом. На фиг. 1, 2 показано устройство в закрытом положении, Для отпирания вставляют Г-образный ключ 12 головкой 13 на головку 8 стяжного болта 7 и вывинчивают последний. Затем, сопрягают Г-образный ключ 12 головкой 11 с головкой 4. чтобы выступ 10 зашел в выемку 9 и поворачивают Г-образный ключ на 90° по часовой стрелке. При этом ригель 5 поворачивается, упирается в упор 16 и освобождает неподвижную щеколду 1. Дверь открыта. Запирание производят в обратном порядке. Створку двери, на которой закреплена щеколда 1 дополнительно закрепляют вверху и внизу двумя крючками или задвижками (не показаны).
