Запираючий пристрій і засіб для розблокування до нього

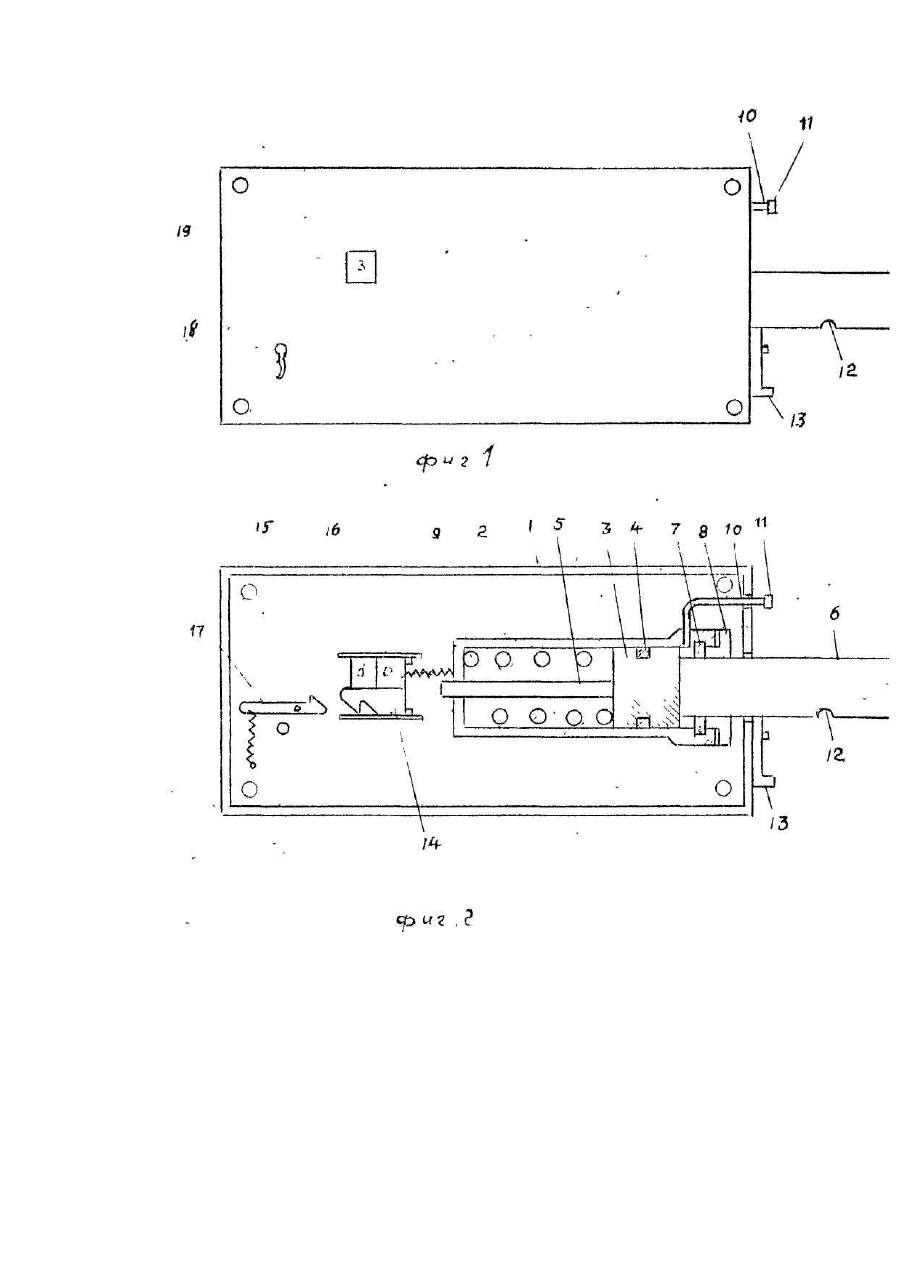

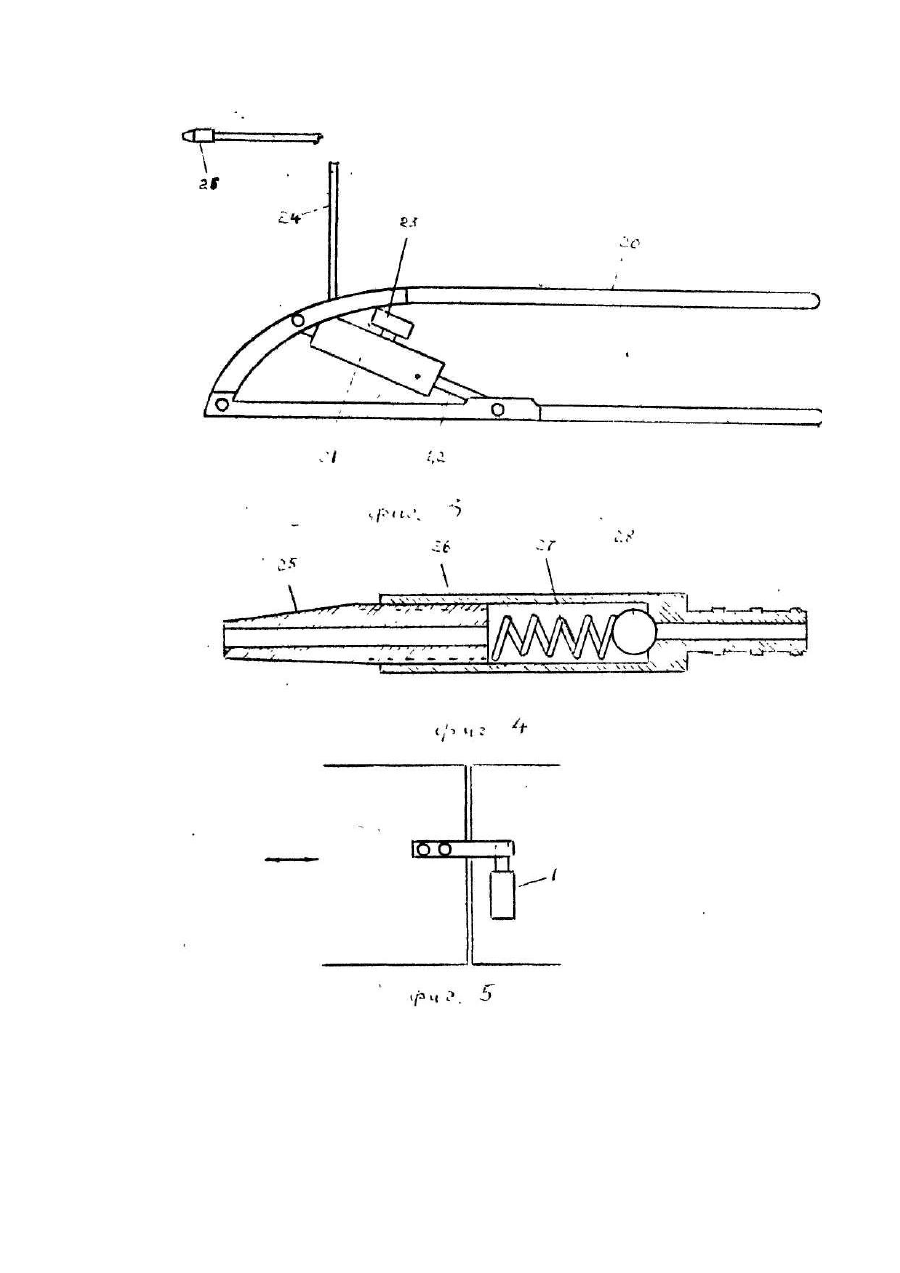

Изобретение относится к скобяным изделиям, повышает надежность охраны грузов и может быть использовано на железнодорожном транспорт для запирания грузовых вагонов и контейнеров, для баз, складов, амбаров и других объектов хранения материальных ценностей. Известно техническое решение [1], в котором представлено устройство, содержащее ригель, связанный с подпружиненным поршнем, и средство для разблокирования, включающее гидравлическую систему. Устройство может быть использовано на железнодорожном транспорте для грузовых вагонов, контейнеров и др. Известное устройство не снабжено индикацией несанкционированного вскрытия, поэтому невозможно в пути следования определить открывались ли двери вагона для принятия срочных мер по розыску пропавших грузов и злоумышленников. Недостачу товара или груза обнаруживают только на месте назначения, при разгрузке, когда вагон прошел сотни, а то и тысячи километров. В основу изобретения поставлена задача создания запирающего устройства и средства для разблокирования к нему, которое включает средство обнаружения несанкционированного вскрытия, обеспечивается информация о доступе к запирающему устройству посторонних лиц и за счет этого повышается надежность сохранности грузов и материальных ценностей. Информация о доступе в вагон злоумышленников дает возможность своевременно установить нарушение в пути следования и принять неотложные меры к розыску похищенного груза. Поставленная задача решается тем, что в запирающем устройстве и средстве для разблокирования к нему, содержащем размещенный в полом корпусе ригель, связанный с подпружиненным поршнем силового цилиндра и средство для разблокирования, включающее гидравлическую систему, согласно изобретению, запирающее устройство снабжено индикатором, включающим подпружиненный ползун с выступами и метками, установленный с возможностью взаимодействия с ригелем, защелку и ключ для взаимодействия с защелкой, причем в полом корпусе выполнено окно для визуальной регистрации меток ползуна, при этом средство для разблокирования включает в себя два двуплечих рычага, шарнирно соединенных одними плечами, между средней частью которых шарнирно, с возможностью перемещения штока, закреплен .гидроцилиндр, посредством гибкой трубки связанный с резьбовым наконечником, имеющим подпружиненный шариковый клапан, а свободные плечи двуплечих рычагов выполнены в виде ручек. На фиг. 1 изображено запорное устройство, общий вид; на фиг. 2 - то же, разрез; на фиг. 3 средство для разблокирования к нему; на фиг. 4 - резьбовой наконечник с шариковым клапаном; на фиг. 5 - компоновка запирающего устройства на вагоне. Запирающее устройство содержит пустотелый корпус 1, размещенный в корпусе гидроцилиндр 2, в полости которого размещен поршень 3, уплотненный манжетой 4. К одной стороне поршня 3 закреплен шток 5, а с другой - ригель 6, снабженный уплотнительной манжетой 7. Гидроцилиндр 2 включает резьбовой штуцер 8, пружину 9 и трубку 10 для подачи рабочей жидкости, закрываемую защитным колпачком 11. Ригель имеет выемку 12 для взаимодействия с подпружиненным фиксатором 13. Индикатор устройства включает подпружиненный ползун 14 с выступом 15 и метками 16, установленный с возможностью взаимодействия с ригелем 6 через шток 5, подпружиненную защелку 17, взаимодействующую с выступом 15 ползуна, и ключ (не показан) для взаимодействия с защелкой 17, Ключ вставляется в прорезь 18, которая соответствует бородке ключа. В корпусе 1 имеется окно 19 для визуальной регистрации меток 16 ползуна. Метки ползуна могут быть обозначены, например, "О" - отпломбировано и "3" запломбировано. При несанкционированном вскрытии запирающего устройства с последующим его запиранием, индикация останется на "О", так как для установки на "3" необходим ключ. Средство для разблокирования содержит два двуплечих рычага 20, шарнирно закрепленные одними плечами, к средней части одного из рычагов шарнирно закреплен гидроцилиндр 21, а к средней части другого рычага 20 шарнирно закреплен его шток 22, бачок 23 для рабочей жидкости, гибкую трубку 24 с резьбовым наконечником 25, корпус 26, пружину 27 и клапан 28. Запирающее устройство и средство для разблокирования к нему работают следующим образом, при открывании, визуально убеждаются какая индикация в окне 19, т. е. не было ли несанкционированного вскрытия. С трубки 10 снимают защитный колпачок 11 и присоединяют наконечник 25 средства для разблокирования. При сжатии двуплечих рычагов 20, давление рабочей жидкости передается в гидроцилиндр 2, ригель 6, взаимодействуя с фиксатором 13, зафиксируется в открытом положении, в окне 19 появится метка "О". При закрывании, ослабляют пружину 27, поворачивая корпус 26 относительно резьбового наконечника 25, шариковый клапан 28 пропустит рабочую жидкость из гидроцилиндра 2 в гидроцилиндр 21, при этом поворачивают фиксатор 13, освобождая ригель 6. Зажимают на место пружину 27, снимают наконечник 25 "с трубки 10 и одевают защитный колпачок 11. Ключ (не показан) вставляют в прорезь 18 и, поворачивая его, передвигают индикацию на "3"
