Агрегат для очищення поверхонь вузлів та деталей

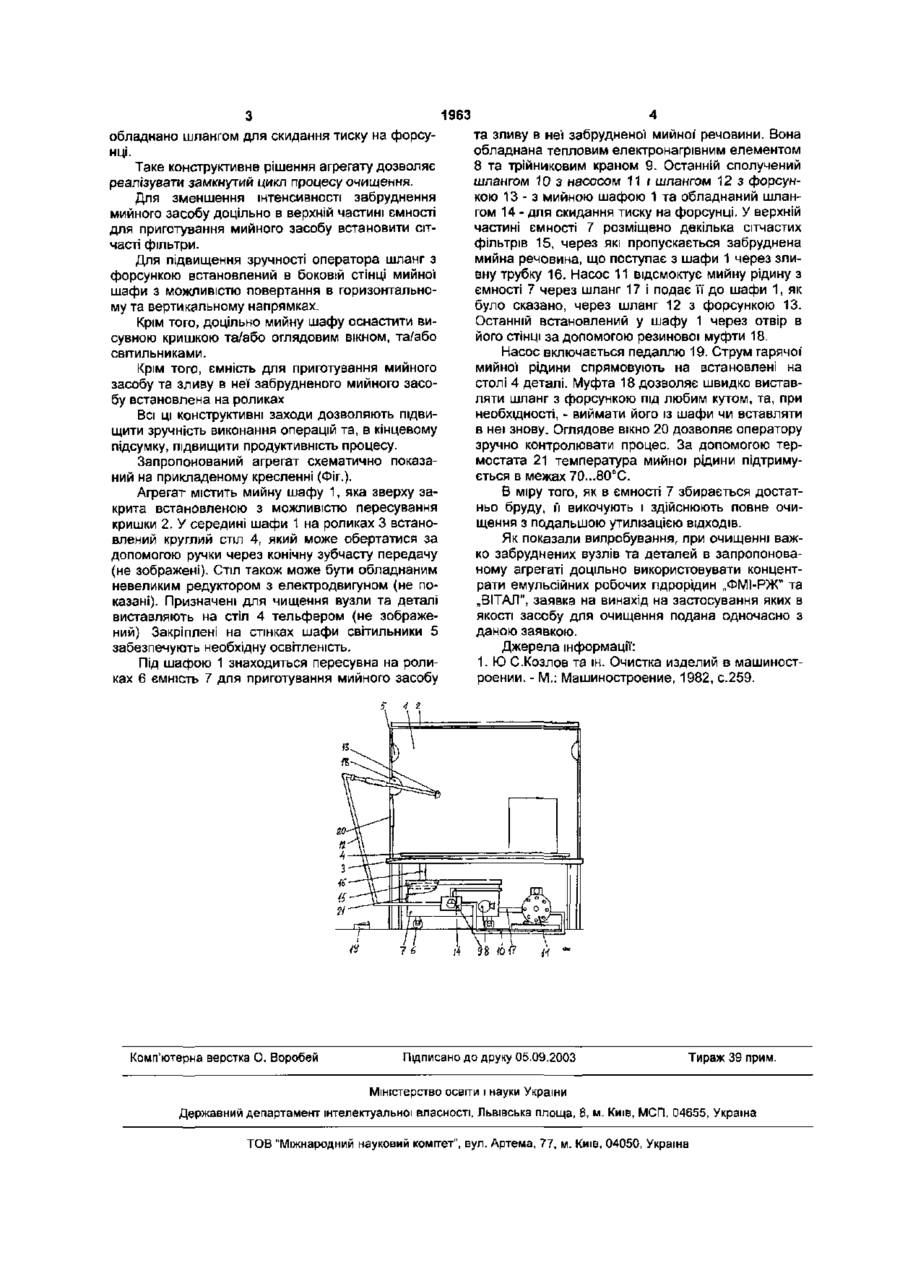

1. Агрегат для очищення поверхонь вузлів і деталей, який містить мийну шафу, насос із шлангом та форсункою для подання в мийну шафу мийного засобу, розміщену в мийній шафі опору для вузлів і деталей, що підлягають очищенню, та нагрівальний елемент, який відрізняється тим, що агрегат оснащений розміщеною під мийною шафою ємністю для приготування мийного засобу та для зливу в неї забрудненого мийного засобу, а опора для вузлів і деталей, що підлягають очищенню, виконана у вигляді поворотного навколо осі шафи столу, при цьому агрегат додатково обладнаний трійниковим краном, який сполучено з насосом і шлангом для подання в шафу мийного засобу та оснащено шлангом для скидання тиску на форсунці. 2. Агрегат за п.1, який відрізняється тим, що в верхній частині ємності для приготування мийного засобу встановлені сітчасті фільтри. 3. Агрегат за пп.1 або 2, який відрізняється тим, що шланг з форсункою встановлений в боковій стінці мийної шафи з можливістю повертання в горизонтальному та вертикальному напрямках. 4. Агрегат за одним із пунктів 1-3, який відрізняється тим, що мийна шафа оснащена висувною кришкою 5. Агрегат за одним із пунктів 1-4, який відрізняється тим, що мийна шафа оснащена оглядовим вікном. 6. Агрегат за одним із пунктів 1-5, який відрізняється тим, що мийна шафа оснащена світильниками. 7. Агрегат за одним із пунктів 1-6, який відрізняється тим, що ємність для приготування мийного засобу та зливу в неї забрудненого мийного засобу встановлена на роликах. Корисна модель відноситься до технологічного обладнання для очищення поверхонь вузлів та деталей від жирових та пило-грязьових забруднень і може бути застосованою у прно-шахтній, металургійній, машинобудівній та інших галузях господарства. Відомий агрегат для очищення поверхонь вузлів і деталей, який містить мийну шафу, шланг з соплом для подання в неї очищувальної рідини та розміщену в мийній шафі опору для вузлів і деталей, що підлягають очищенню. Подання мийного засобу здійснюється насосом, а її підігрів - встановленим у шафі нагрівальним елементом [1]. Недоліком відомого агрегату є його низька продуктивність, яка обумовлена неможливістю здійснювання процесу очищення за замкнутим циклом, а також незручним розміщенням його окремих вузлів та деталей Задачею даної' корисної моделі є створення агрегату, в якому процес очищення поверхонь вузлів і деталей міг би здійснюватись за замкнутим циклом, а розміщення вузлів і деталей було б більш зручним, що, у кінцевому підсумку, дозволить значно прискорити подання деталей у мийну шафу, їх обробку та виведення із шафи, та, таким чином, підвищити продуктивність процесу очищення. Для вирішення вказаної задачі агрегат для очищення поверхонь вузлів і деталей, який містить мийну шафу, насос із шлангом та форсункою для подання в неї мийного засобу та розміщену в мийній шафі опору для вузлів і деталей, що підлягають очищенню, та нагрівальний елемент, відповідно до запропонованої корисної моделі агрегат оснащений розміщеною під мийною шафою ємністю для приготування мийного засобу та зливу в неї забрудненого мийного засобу, а опора для вузлів і деталей, що підлягають очищенню, виконана у вигляді поворотного навколо вертикальної ВІСІ шафи столу, при цьому агрегат оснащений трійниковим краном , який сполучено з насосом і шлангом для подання в шафу мийного засобу та CO CO 1963 обладнано шлангом для скидання тиску на форсунці. Таке конструктивне рішення агрегату дозволяє реалізувати замкнутий цикл процесу очищення. Для зменшення інтенсивності забруднення мийного засобу доцільно в верхній частині ємності для приготування мийного засобу встановити сітчасті фільтри. Для підвищення зручності оператора шланг з форсункою встановлений в боковій стінці мийної шафи з можливістю повертання в горизонтальному та вертикальному напрямках. Крім того, доцільно мийну шафу оснастити висувною кришкою та/або оглядовим вікном, та/або світильниками. Крім того, ємність для приготування мийного засобу та зливу в неї забрудненого мийного засобу встановлена на роликах Всі ЦІ конструктивні заходи дозволяють підвищити зручність виконання операцій та, в кінцевому підсумку, підвищити продуктивність процесу. Запропонований агрегат схематично показаний на прикладеному кресленні (Фіг.). Агрегат містить мийну шафу 1, яка зверху закрита встановленою з можливістю пересування кришки 2. У середині шафи 1 на роликах 3 встановлений круглий стш 4, який може обертатися за допомогою ручки через конічну зубчасту передачу (не зображені). Стіл також може бути обладнаним невеликим редуктором з електродвигуном (не показані). Призначені для чищення вузли та деталі виставляють на стіл 4 тельфером (не зображений) Закріплені на стінках шафи світильники 5 забезпечують необхідну освітленість. Під шафою 1 знаходиться пересувна на роликах 6 ємність 7 для приготування мийного засобу Комп'ютерна верстка О. Воробей та зливу в неї забрудненої мийної' речовини. Вона обладнана тепловим електронагрівним елементом 8 та трійниковим краном 9. Останній сполучений шлангом 10 з насосом 11 і шлангом 12 з форсункою 1 3 - з мийною шафою 1 та обладнаний шлангом 14 - для скидання тиску на форсунці. У верхній частині ємності 7 розміщено декілька сітчастих фільтрів 15, через які пропускається забруднена мийна речовина, що поступає з шафи 1 через зливну трубку 16. Насос 11 відсмоктує мийну рідину з ємності 7 через шланг 17 і подає її до шафи 1, як було сказано, через шланг 12 з форсункою 13. Останній встановлений у шафу 1 через отвір в його стінці за допомогою резинової муфти 18. Насос включається педаллю 19. Струм гарячої" мийної рідини спрямовують на встановлені на столі 4 деталі. Муфта 18 дозволяє швидко виставляти шланг з форсункою під любим кутом, та, при необхідності, - виймати його із шафи чи вставляти в неї знову. Оглядове вікно 20 дозволяє оператору зручно контролювати процес. За допомогою термостата 21 температура мийної рідини підтримується в межах 7О...8О°С. В міру того, як в ємності 7 збирається достатньо бруду, її викочують і здійснюють повне очищення з подальшою утилізацією ВІДХОДІВ. Як показали випробування, при очищенні важко забруднених вузлів та деталей в запропонованому агрегаті доцільно використовувати концентрати емульсійних робочих пдрорідин „ФМІ-РЖ" та „ВІТАЛ", заявка на винахід на застосування яких в якості засобу для очищення подана одночасно з даною заявкою. Джерела інформації: 1. Ю С.Козлов та ін. Очистка изделий в машиностроении. - М.: Машиностроение, 1982, с.259. Підписано до друку 05.09.2003 Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Київ, 04050, Україна
