Гумокордна оболонка

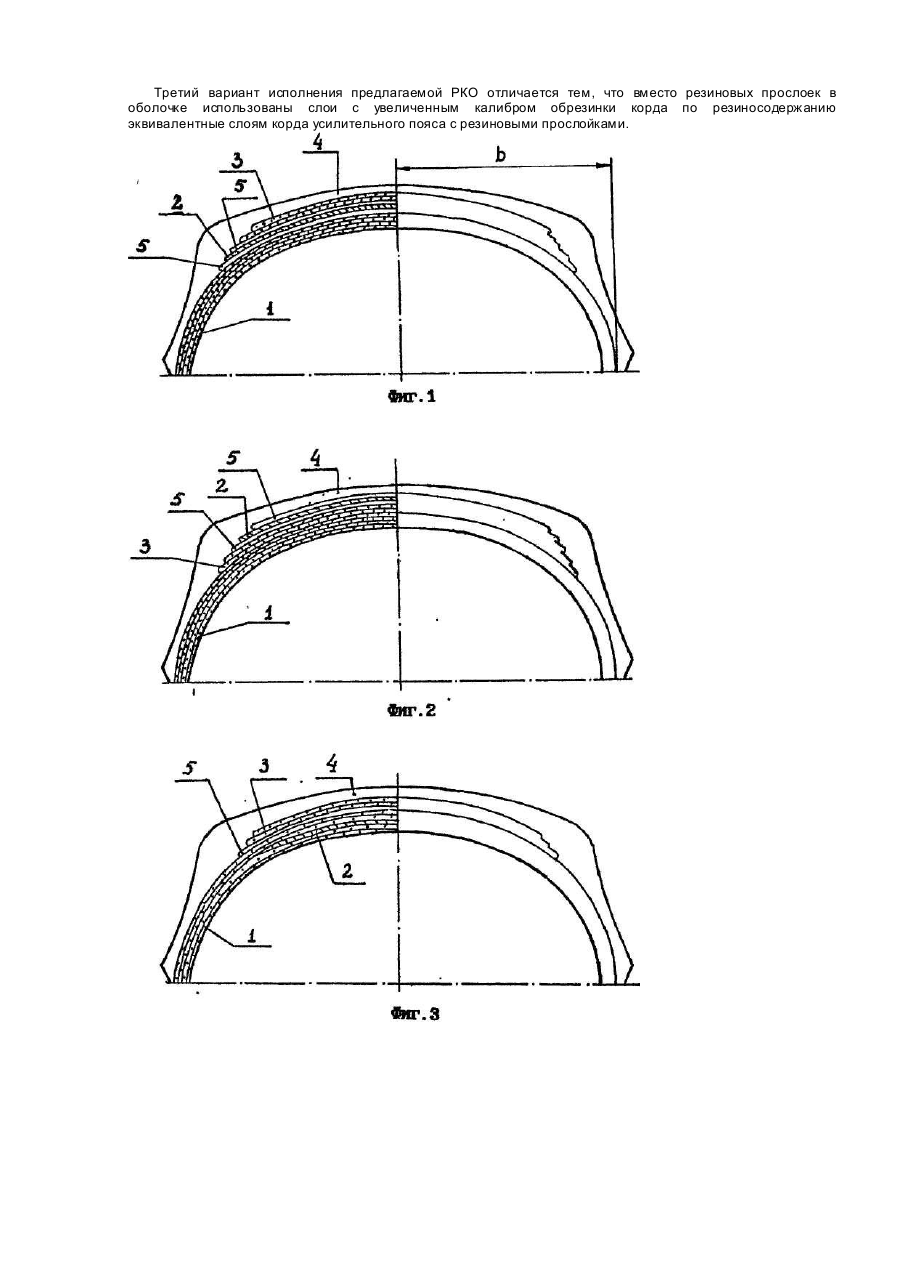

Изобретение относится к эластичным оболочкам, эксплуатируемым преимущественно под давлением, и может быть использовано шинной промышленностью и транспортным машиностроением. Εще более эффективное улучшение достигнуто за счет усиления шин кольцами с меридиональным расположением нитей корда [1]. Пневматическая диагональная шина состоит из покрышки, включающей каркас, брекер, протектор, и камеры. Между внутренней поверхностью покрышки и камерой расположен усилительный пояс, который представляет собой резинокордное кольцо с меридиональным расположением нитей корда. Данное изобретение является техническим решением, наиболее близким к предлагаемому как по технической сущности, так и по достигаемому результату. Изобретение предусматривает использование дополнительного усилительного пояса на внутренней поверхности шины, между шиной и ездовой камерой либо на наружной поверхности последней. Кроме и благодаря указанным выше улучшенным жесткостным характеристикам, такое исполнениє шин повышает и плавность хода транспортного средства, улучшая его комфорта- бельность, и износостойкость протектора. Однако такое исполнение малоэффективно для шин с многослойной, главным образом, с диагональной конструкцией каркасов. В основу изобретения поставлена задача усовершенствования резинокордной оболочки, в которой новой взаимосвязью и взаимным расположением элементов конструкции повышена боковая жесткость, что обеспечивает снижение меридионально направленных напряжений межслойной резины и протектора, главным образом, в наиболее опасных коронной и плечевых зонах оболочки и за счет этого снижается вероятность расслоения силовых элементов и образование трещин в окружном направлении протектора, повышая надежность изделия. Поставленная задача решается тем, что в резинокордной оболочке, содержащей брекер и/или каркас преимущественно из диагональных слоев корда и усилительный пояс, который выполнен в виде растяжимых в окружном направлении резинокордных слоев с меридиональным направлением нитей корда, согласно изобретению этот усилительный пояс выполнен из корда с модулем на растяжение не менее 105 Мн/м 2, а один или несколько слоев усилительного пояса расположены между и-или над одним или несколькими последними слоями каркаса либо брекера; оболочка содержит резиновые прослойки между слоями усилительного пояса и каркасом и-или брекером, при этом толщина прослоек Тпр, по крайней мере, в плечевых и-или в коронной зонах оболочки находится в зависимости где Тк - толщина обрезиненного слоя корда каркаса; Ек , Еп - суммарная жесткость в меридиональном направлении соответственно слоев каркаса и слоев усилительного пояса. Такое исполнение РКО снижает напряжения и стабилизирует габаритные размеры меридионального профиля оболочки. Положительный результат увеличивается тем, что модуль нитей корда усилительного пояса больше модуля нитей корда каркаса в 25-30 раз. Согласно изобретению кромки усилительного пояса расположены аксиально от экваториальной плоскости на расстоянии 0,6-0,9 полуширины b профиля каркаса. Таким образом достигается повышение надежности РКО, главным образом, в наиболее опасных коронной и плечевых зонах оболочки. На фиг. 1 показана резинокордная оболочка с усилительным поясом подслоями брекера, меридиональное сечение; на фиг. 2 -резинокордная оболочка с усилительным поясом над слоями брекера, меридиональное сечение; на фиг. 3 - резинокордная оболочка с усилительным поясом под последними слоями каркаса, меридиональное сечение. Резинокордная оболочка имеет каркас, преимущественно из диагональных слоев 1 корда, и усилительный пояс, выполненный в виде одного или нескольких растяжимых в окружном направлении резинокордных слоев 2 с меридиональным направлением нитей корда. Прочность РКО может быть усилена слоями брекера 3, а ее износостойкость и тягово-сцепные свойства протектором 4. Усилительный пояс выполнен из корда с модулем на растяжение не менее 105 МН/м 2. Один или несколько слоев 2 усилительного пояса расположены между и-или над одним или несколькими слоями 1 каркаса либо брекера 3, преимущественно над или под брекером. Резинокордная оболочка содержит резиновые прослойки 5, расположенные между слоями 2 усилительного пояса и слоями 1 каркаса, а при наличии в конструкции РКО брекера 3 - между слоями 2 усилительного пояса и-или брекера 3. При этом толщина Тпр прослоек, по крайней мере, в плечевых и-или в коронной зонах оболочки находится в зависимости где Тк - толщина обрезиненного слоя корда каркаса; Ек , Еп - суммарная жесткость в меридиональном направлении соответственно слоев каркаса и слоев усилительного пояса. Техническое решение может быть выполнено и в вариантных исполнениях. Одним из вариантов является РКО, модуль нитей корда усилительного пояса которой больше модуля нитей корда ее каркаса в 25-30 раз. Другое исполнение описанных выше РКО о тличается тем, что кромки усилительного пояса расположены аксиально от экваториальной плоскости на расстоянии 0,6-0,9 полуширины в профиля каркаса. Третий вариант исполнения предлагаемой РКО отличается тем, что вместо резиновых прослоек в оболочке использованы слои с увеличенным калибром обрезинки корда по резиносодержанию эквивалентные слоям корда усилительного пояса с резиновыми прослойками.
