П’єзоелектричний перетворювач механічних величин
Номер патенту: 19670
Опубліковано: 15.12.2006
Автори: Савін Віктор Гурійович, Дідковський Віталій Семенович, Шарапов Валерій Михайлович, Трембовецька Руслана Володимирівна, Малахов Євгеній Валерійович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди на п'єзоелементі виконані у вигляді циліндра на внутрішній циліндричній поверхні, трьох частин циліндра на зовнішній циліндричній поверхні, у вигляді кілець на торцевих поверхнях п'єзоелемента, причому вхід першого узгоджуючого підсилювача з'єднаний з першою частиною зовнішнього циліндричного електрода, а вихід - з другою частиною, вхід другого узгоджуючого підсилювача з'єднаний з третьою частиною зовнішнього циліндричного електрода, а вихід - електродом у формі кілець, а електрод у вигляді циліндра, який розташований на внутрішній циліндричній поверхні п'єзоелемента та другий кільцевий електрод підключені до загального проводу схеми.
Текст

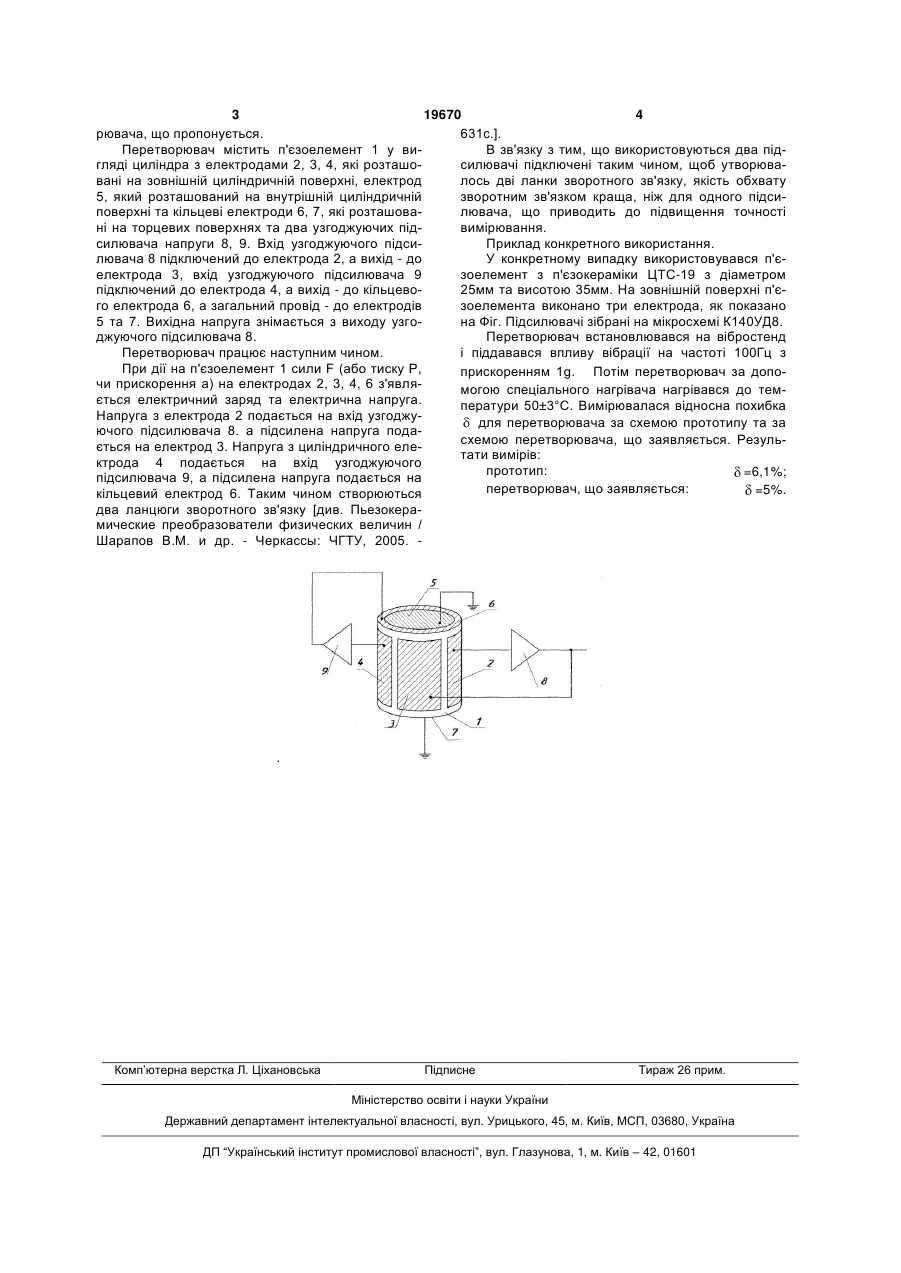

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди 3 19670 4 рювача, що пропонується. 631с.]. Перетворювач містить п'єзоелемент 1 у виВ зв'язку з тим, що використовуються два підгляді циліндра з електродами 2, 3, 4, які розташосилювачі підключені таким чином, щоб утворювавані на зовнішній циліндричній поверхні, електрод лось дві ланки зворотного зв'язку, якість обхвату 5, який розташований на внутрішній циліндричній зворотним зв'язком краща, ніж для одного підсиповерхні та кільцеві електроди 6, 7, які розташовалювача, що приводить до підвищення точності ні на торцевих поверхнях та два узгоджуючих підвимірювання. силювача напруги 8, 9. Вхід узгоджуючого підсиПриклад конкретного використання. лювача 8 підключений до електрода 2, а вихід - до У конкретному випадку використовувався п'єелектрода 3, вхід узгоджуючого підсилювача 9 зоелемент з п'єзокераміки ЦТС-19 з діаметром підключений до електрода 4, а вихід - до кільцево25мм та висотою 35мм. На зовнішній поверхні п'єго електрода 6, а загальний провід - до електродів зоелемента виконано три електрода, як показано 5 та 7. Вихідна напруга знімається з виходу узгона Фіг. Підсилювачі зібрані на мікросхемі К140УД8. джуючого підсилювача 8. Перетворювач встановлювався на вібростенд Перетворювач працює наступним чином. і піддавався впливу вібрації на частоті 100Гц з При дії на п'єзоелемент 1 сили F (або тиску Р, прискоренням 1g. Потім перетворювач за допочи прискорення а) на електродах 2, 3, 4, 6 з'являмогою спеціального нагрівача нагрівався до темється електричний заряд та електрична напруга. ператури 50±3°С. Вимірювалася відносна похибка Напруга з електрода 2 подається на вхід узгоджудля перетворювача за схемою прототипу та за ючого підсилювача 8. а підсилена напруга подасхемою перетворювача, що заявляється. Резульється на електрод 3. Напруга з циліндричного елетати вимірів: ктрода 4 подається на вхід узгоджуючого прототип: =6,1%; підсилювача 9, а підсилена напруга подається на перетворювач, що заявляється: =5%. кільцевий електрод 6. Таким чином створюються два ланцюги зворотного зв'язку [див. Пьезокерамические преобразователи физических величин / Шарапов В.М. и др. - Черкассы: ЧГТУ, 2005. . Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Didkovskyi Vitalii Semenovych, Savin Viktor Huriiovych, Malakhov Yevhenii Valeriiovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Дидковский Виталий Семенович, Савин Виктор Гурьевич, Малахов Евгений Валериевич
МПК / Мітки
МПК: G01P 15/09, G01L 1/16
Мітки: механічних, п'єзоелектричний, перетворювач, величин
