Модель синтезу коректора
Номер патенту: 19669
Опубліковано: 15.12.2006
Автори: Долгін Володимир Прохорович, Долгін Ігор Володимирович
Формула / Реферат
Модель синтезу коректора з нормованою операторною дробово-раціональною передавальною функцією
,
де
- нормована операторна дробово-раціональна передавальна функція,
- оператор Лапласа,
- порядок коректора,

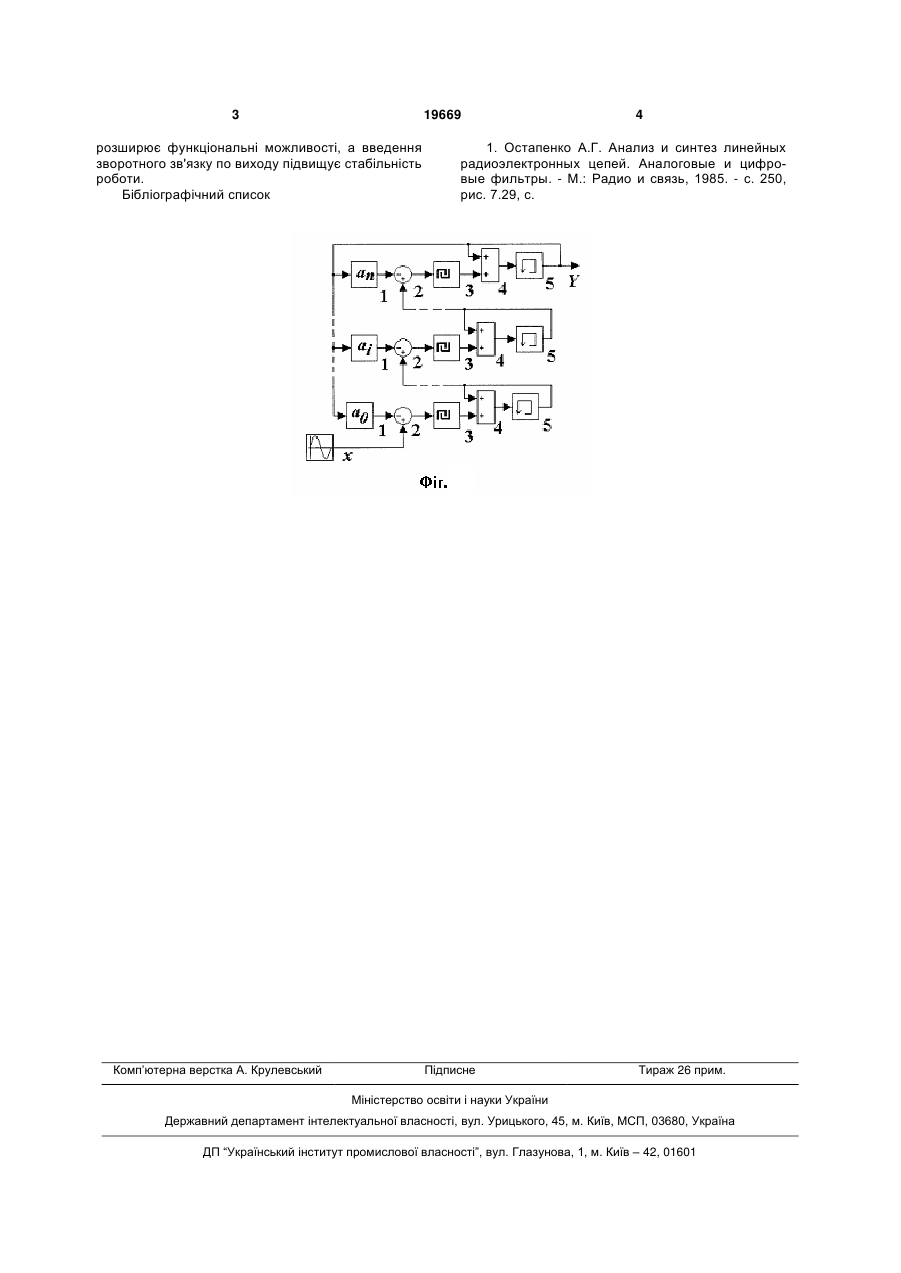

- коефіцієнти оператора передавальної функції, яка містить компаратор, суматор і елемент затримки, який відрізняється тим, що вхідний сигнал піддають n-кратному перетворенню за допомогою перетворювачів, що включають послідовно включені компаратор, дискретизатор, суматор, другий вхід якого сполучений з виходом елемента затримки, що є виходом перетворювача, охоплених зворотним зв'язком за допомогою слайдерів з коефіцієнтами передачі, рівними коефіцієнтам оператора передавальної функції, причому вихідним сигналом коректора є вихід останнього перетворювача.
Текст
Модель синтезу коректора з нормованою операторною дробово-раціональною передавальною функцією 2 (19) 1 3 19669 розширює функціональні можливості, а введення зворотного зв'язку по виходу підвищує стабільність роботи. Бібліографічний список Комп’ютерна верстка А. Крулевський 4 1. Остапенко А.Г. Анализ и синтез линейных радиоэлектронных цепей. Аналоговые и цифровые фильтры. - М.: Радио и связь, 1985. - с. 250, рис. 7.29, с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюModel for synthesizing a compensating filter
Автори англійськоюDolhin Volodymyr Prohorovych, Dolhin Ihor Volodymyovych
Назва патенту російськоюМодель для синтеза корректирующего фильтра
Автори російськоюДолгин Владимир Прохорович, Долгин Игорь Владимирович
МПК / Мітки
МПК: H03J 3/00
Мітки: синтезу, коректора, модель
