П’єзоелектричний перетворювач механічних величин

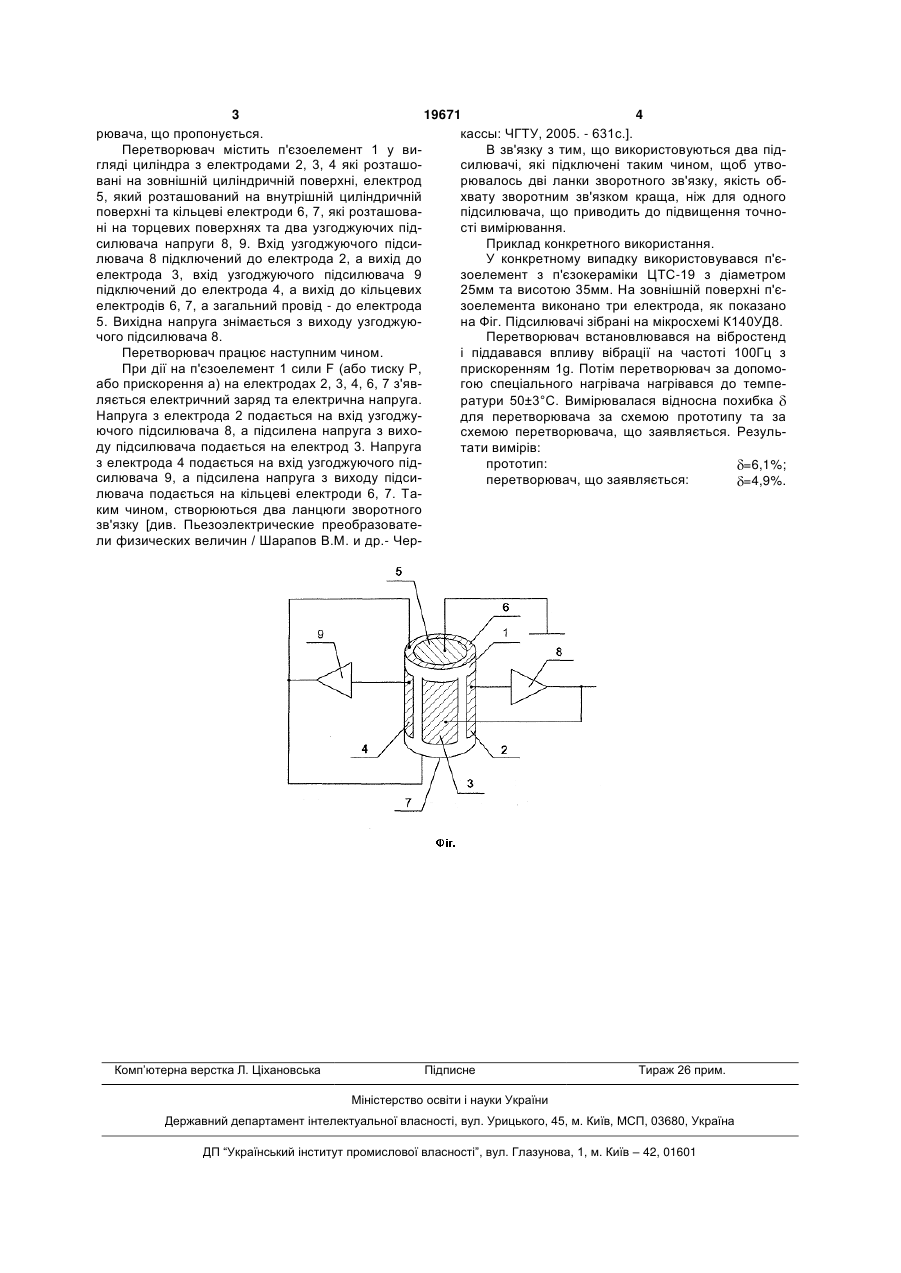

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди на п'єзоелементі виконані у вигляді циліндра на 3 19671 4 рювача, що пропонується. кассы: ЧГТУ, 2005. - 631с.]. Перетворювач містить п'єзоелемент 1 у виВ зв'язку з тим, що використовуються два підгляді циліндра з електродами 2, 3, 4 які розташосилювачі, які підключені таким чином, щоб утвовані на зовнішній циліндричній поверхні, електрод рювалось дві ланки зворотного зв'язку, якість об5, який розташований на внутрішній циліндричній хвату зворотним зв'язком краща, ніж для одного поверхні та кільцеві електроди 6, 7, які розташовапідсилювача, що приводить до підвищення точноні на торцевих поверхнях та два узгоджуючих підсті вимірювання. силювача напруги 8, 9. Вхід узгоджуючого підсиПриклад конкретного використання. лювача 8 підключений до електрода 2, а вихід до У конкретному випадку використовувався п'єелектрода 3, вхід узгоджуючого підсилювача 9 зоелемент з п'єзокераміки ЦТС-19 з діаметром підключений до електрода 4, а вихід до кільцевих 25мм та висотою 35мм. На зовнішній поверхні п'єелектродів 6, 7, а загальний провід - до електрода зоелемента виконано три електрода, як показано 5. Вихідна напруга знімається з виходу узгоджуюна Фіг. Підсилювачі зібрані на мікросхемі К140УД8. чого підсилювача 8. Перетворювач встановлювався на вібростенд Перетворювач працює наступним чином. і піддавався впливу вібрації на частоті 100Гц з При дії на п'єзоелемент 1 сили F (або тиску Р, прискоренням 1g. Потім перетворювач за допомоабо прискорення а) на електродах 2, 3, 4, 6, 7 з'явгою спеціального нагрівача нагрівався до темпеляється електричний заряд та електрична напруга. ратури 50±3°С. Вимірювалася відносна похибка Напруга з електрода 2 подається на вхід узгоджудля перетворювача за схемою прототипу та за ючого підсилювача 8, а підсилена напруга з вихосхемою перетворювача, що заявляється. Резульду підсилювача подається на електрод 3. Напруга тати вимірів: з електрода 4 подається на вхід узгоджуючого підпрототип: =6,1%; силювача 9, а підсилена напруга з виходу підсиперетворювач, що заявляється: =4,9%. лювача подається на кільцеві електроди 6, 7. Таким чином, створюються два ланцюги зворотного зв'язку [див. Пьезоэлектрические преобразователи физических величин / Шарапов В.М. и др.- Чер Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
