П`єзоелектричний перетворювач механічних величин

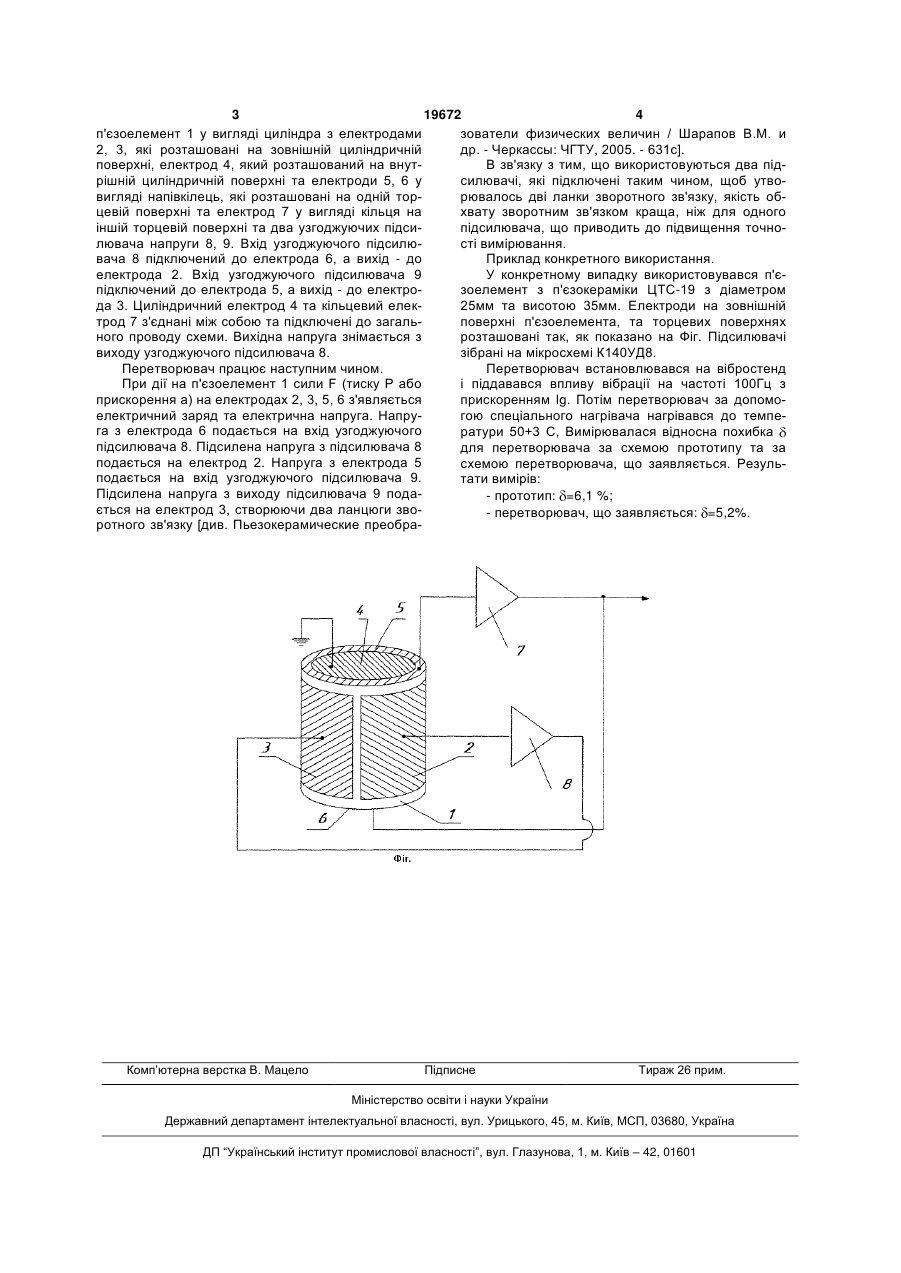

П’єзоелектричний перетворювач механічних величин, що містить п’єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди 3 19672 4 п'єзоелемент 1 у вигляді циліндра з електродами зователи физических величин / Шарапов В.М. и 2, 3, які розташовані на зовнішній циліндричній др. - Черкассы: ЧГТУ, 2005. - 631с]. поверхні, електрод 4, який розташований на внутВ зв'язку з тим, що використовуються два підрішній циліндричній поверхні та електроди 5, 6 у силювачі, які підключені таким чином, щоб утвовигляді напівкілець, які розташовані на одній торрювалось дві ланки зворотного зв'язку, якість обцевій поверхні та електрод 7 у вигляді кільця на хвату зворотним зв'язком краща, ніж для одного іншій торцевій поверхні та два узгоджуючих підсипідсилювача, що приводить до підвищення точнолювача напруги 8, 9. Вхід узгоджуючого підсилюсті вимірювання. вача 8 підключений до електрода 6, а вихід - до Приклад конкретного використання. електрода 2. Вхід узгоджуючого підсилювача 9 У конкретному випадку використовувався п'єпідключений до електрода 5, а вихід - до електрозоелемент з п'єзокераміки ЦТС-19 з діаметром да 3. Циліндричний електрод 4 та кільцевий елек25мм та висотою 35мм. Електроди на зовнішній трод 7 з'єднані між собою та підключені до загальповерхні п'єзоелемента, та торцевих поверхнях ного проводу схеми. Вихідна напруга знімається з розташовані так, як показано на Фіг. Підсилювачі виходу узгоджуючого підсилювача 8. зібрані на мікросхемі К140УД8. Перетворювач працює наступним чином. Перетворювач встановлювався на вібростенд При дії на п'єзоелемент 1 сили F (тиску Ρ або і піддавався впливу вібрації на частоті 100Гц з прискорення а) на електродах 2, 3, 5, 6 з'являється прискоренням lg. Потім перетворювач за допомоелектричний заряд та електрична напруга. Напругою спеціального нагрівача нагрівався до темпега з електрода 6 подається на вхід узгоджуючого ратури 50+3 С, Вимірювалася відносна похибка підсилювача 8. Підсилена напруга з підсилювача 8 для перетворювача за схемою прототипу та за подається на електрод 2. Напруга з електрода 5 схемою перетворювача, що заявляється. Резульподається на вхід узгоджуючого підсилювача 9. тати вимірів: Підсилена напруга з виходу підсилювача 9 пода- прототип: =6,1 %; ється на електрод 3, створюючи два ланцюги зво- перетворювач, що заявляється: =5,2%. ротного зв'язку [див. Пьезокерамические преобра Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
