П’єзоелектричний перетворювач механічних величин
Номер патенту: 19673
Опубліковано: 15.12.2006
Автори: Шарапов Валерій Михайлович, Підгорний Олег Віталійович, Тичков Володимир Володимирович, Трембовецька Руслана Володимирівна
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди на п'єзоелементі виконані у вигляді циліндра на внутрішній циліндричній поверхні, двох півциліндрів - на зовнішній циліндричній поверхні, у вигляді двох півкілець - на одній торцевій поверхні п'єзоелемента та кільця - на другій торцевій поверхні, причому вхід і вихід першого узгоджуючого підсилювача підключені до електродів у вигляді півкілець, вхід і вихід другого узгоджуючого підсилювача підключені до електродів у вигляді півциліндрів, а електроди у вигляді циліндра та кільця з'єднані між собою та підключені до загального проводу схеми.
Текст

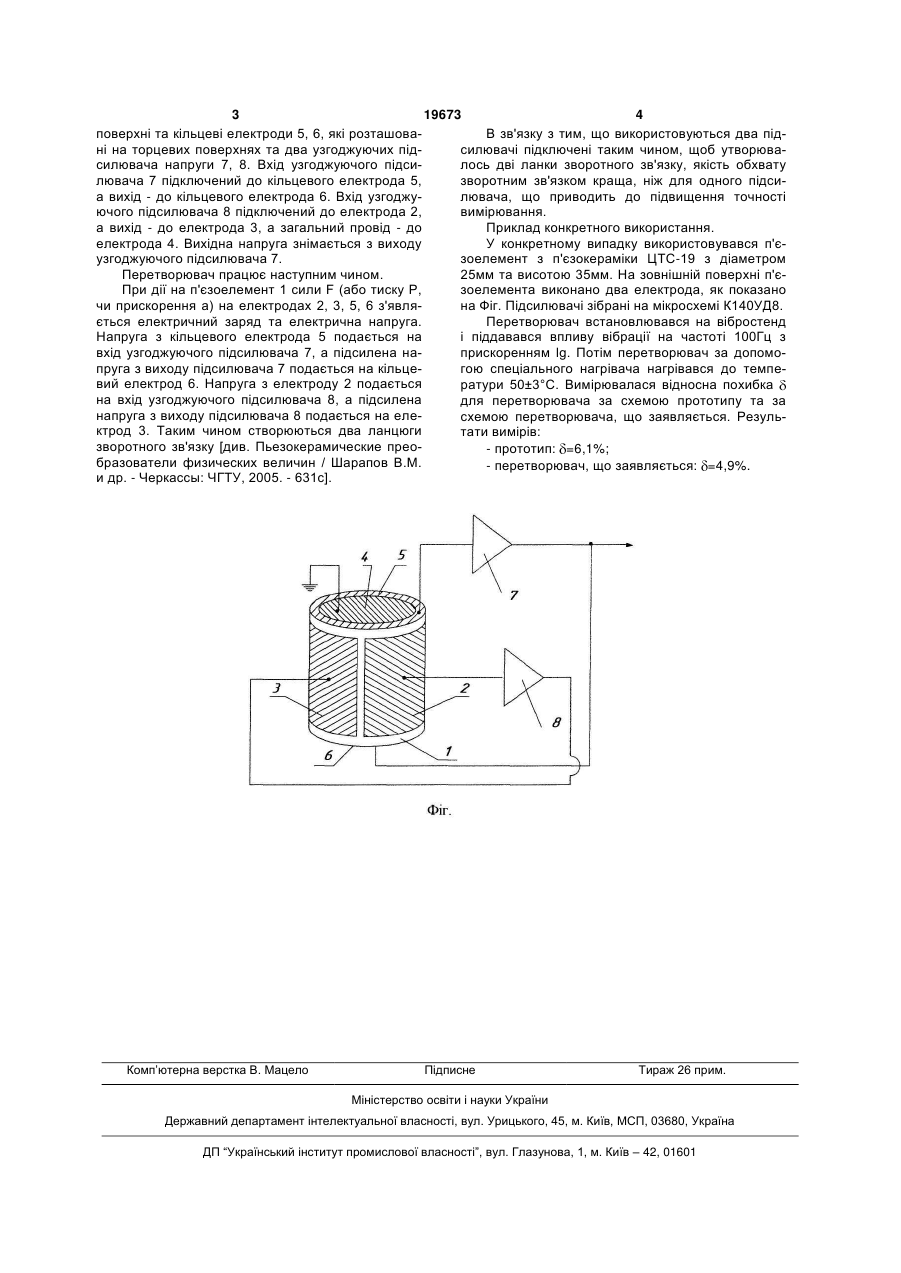

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди 3 19673 4 поверхні та кільцеві електроди 5, 6, які розташоваВ зв'язку з тим, що використовуються два підні на торцевих поверхнях та два узгоджуючих підсилювачі підключені таким чином, щоб утворювасилювача напруги 7, 8. Вхід узгоджуючого підсилось дві ланки зворотного зв'язку, якість обхвату лювача 7 підключений до кільцевого електрода 5, зворотним зв'язком краща, ніж для одного підсиа вихід - до кільцевого електрода 6. Вхід узгоджулювача, що приводить до підвищення точності ючого підсилювача 8 підключений до електрода 2, вимірювання. а вихід - до електрода 3, а загальний провід - до Приклад конкретного використання. електрода 4. Вихідна напруга знімається з виходу У конкретному випадку використовувався п'єузгоджуючого підсилювача 7. зоелемент з п'єзокераміки ЦТС-19 з діаметром Перетворювач працює наступним чином. 25мм та висотою 35мм. На зовнішній поверхні п'єПри дії на п'єзоелемент 1 сили F (або тиску Р, зоелемента виконано два електрода, як показано чи прискорення а) на електродах 2, 3, 5, 6 з'являна Фіг. Підсилювачі зібрані на мікросхемі К140УД8. ється електричний заряд та електрична напруга. Перетворювач встановлювався на вібростенд Напруга з кільцевого електрода 5 подається на і піддавався впливу вібрації на частоті 100Гц з вхід узгоджуючого підсилювача 7, а підсилена наприскоренням lg. Потім перетворювач за допомопруга з виходу підсилювача 7 подається на кільцегою спеціального нагрівача нагрівався до темпевий електрод 6. Напруга з електроду 2 подається ратури 50±3°С. Вимірювалася відносна похибка на вхід узгоджуючого підсилювача 8, а підсилена для перетворювача за схемою прототипу та за напруга з виходу підсилювача 8 подається на елесхемою перетворювача, що заявляється. Резульктрод 3. Таким чином створюються два ланцюги тати вимірів: зворотного зв'язку [див. Пьезокерамические прео- прототип: =6,1%; бразователи физических величин / Шарапов В.М. - перетворювач, що заявляється: =4,9%. и др. - Черкассы: ЧГТУ, 2005. - 631с]. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович
МПК / Мітки
МПК: G01P 15/09, G01L 1/16
Мітки: величин, перетворювач, п'єзоелектричний, механічних
