П’єзоелектричний перетворювач механічних величин

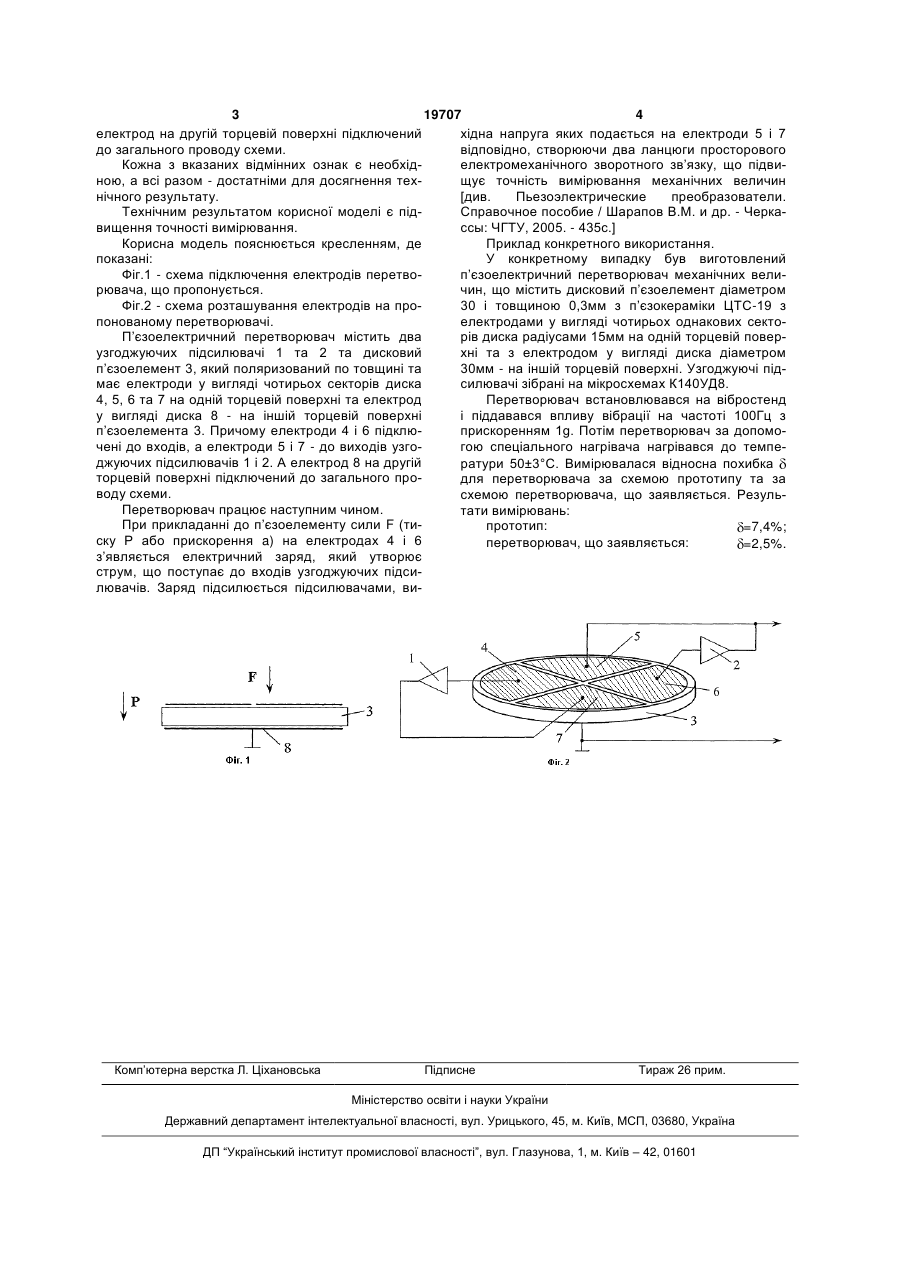

П’єзоелектричний перетворювач механічних величин, що містить дисковий п’єзоелемент з електродами, поляризований по товщині, узгоджуючий підсилювач, який відрізняється тим, що в перетворювач введено другий узгоджуючий підси 3 19707 4 електрод на другій торцевій поверхні підключений хідна напруга яких подається на електроди 5 і 7 до загального проводу схеми. відповідно, створюючи два ланцюги просторового Кожна з вказаних відмінних ознак є необхіделектромеханічного зворотного зв’язку, що підвиною, а всі разом - достатніми для досягнення техщує точність вимірювання механічних величин нічного результату. [див. Пьезоэлектрические преобразователи. Технічним результатом корисної моделі є підСправочное пособие / Шарапов В.М. и др. - Черкавищення точності вимірювання. ссы: ЧГТУ, 2005. - 435с.] Корисна модель пояснюється кресленням, де Приклад конкретного використання. показані: У конкретному випадку був виготовлений Фіг.1 - схема підключення електродів перетвоп’єзоелектричний перетворювач механічних велирювача, що пропонується. чин, що містить дисковий п’єзоелемент діаметром Фіг.2 - схема розташування електродів на про30 і товщиною 0,3мм з п’єзокераміки ЦТС-19 з понованому перетворювачі. електродами у вигляді чотирьох однакових сектоП’єзоелектричний перетворювач містить два рів диска радіусами 15мм на одній торцевій поверузгоджуючих підсилювачі 1 та 2 та дисковий хні та з електродом у вигляді диска діаметром п’єзоелемент 3, який поляризований по товщині та 30мм - на іншій торцевій поверхні. Узгоджуючі підмає електроди у вигляді чотирьох секторів диска силювачі зібрані на мікросхемах К140УД8. 4, 5, 6 та 7 на одній торцевій поверхні та електрод Перетворювач встановлювався на вібростенд у вигляді диска 8 - на іншій торцевій поверхні і піддавався впливу вібрації на частоті 100Гц з п’єзоелемента 3. Причому електроди 4 і 6 підклюприскоренням 1g. Потім перетворювач за допомочені до входів, а електроди 5 і 7 - до виходів узгогою спеціального нагрівача нагрівався до темпеджуючих підсилювачів 1 і 2. А електрод 8 на другій ратури 50±3°С. Вимірювалася відносна похибка торцевій поверхні підключений до загального продля перетворювача за схемою прототипу та за воду схеми. схемою перетворювача, що заявляється. РезульПеретворювач працює наступним чином. тати вимірювань: При прикладанні до п’єзоелементу сили F (типрототип: =7,4%; ску Р або прискорення a) на електродах 4 і 6 перетворювач, що заявляється: =2,5%. з’являється електричний заряд, який утворює струм, що поступає до входів узгоджуючих підсилювачів. Заряд підсилюється підсилювачами, ви Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
