П’єзоелектричний перетворювач механічних величин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 19704

Опубліковано: 15.12.2006

Автори: Шарапов Валерій Михайлович, Бондаренко Юлія Юріївна, Шарапова Олена Валеріївна, Мусієнко Максим Павлович

Завантажити PDF файл.

Формула / Реферат

П'єзоелектричний перетворювач механічних величин, що містить дисковий п'єзоелемент з електродами, поляризований по товщині, та узгоджуючий підсилювач, який відрізняється тим, що в перетворювач введено другий узгоджуючий підсилювач, а електроди на одній торцевій поверхні виконані у вигляді двох півдисків і двох півкілець, а на другій торцевій поверхні - у вигляді диска, причому електроди у вигляді півкілець підключені до входів узгоджуючих підсилювачів, електроди у вигляді півдисків - до виходів підсилювачів, а дисковий електрод на другій торцевій поверхні - до загального проводу схеми.

Текст

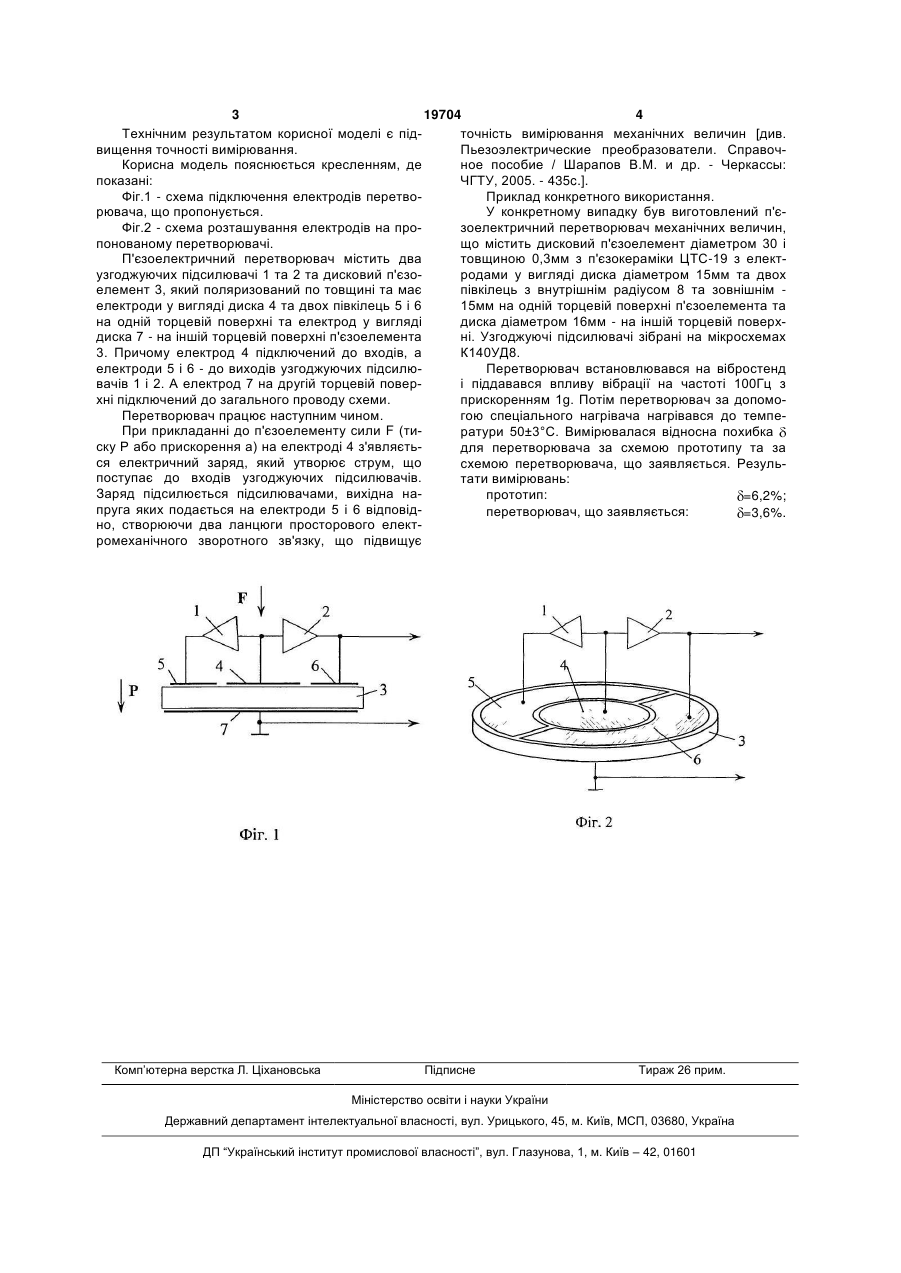

П'єзоелектричний перетворювач механічних величин, що містить дисковий п'єзоелемент з електродами, поляризований по товщині, та узгоджу 3 19704 4 Технічним результатом корисної моделі є підточність вимірювання механічних величин [див. вищення точності вимірювання. Пьезоэлектрические преобразователи. СправочКорисна модель пояснюється кресленням, де ное пособие / Шарапов В.М. и др. - Черкассы: показані: ЧГТУ, 2005. - 435c.]. Фіг.1 - схема підключення електродів перетвоПриклад конкретного використання. рювача, що пропонується. У конкретному випадку був виготовлений п'єФіг.2 - схема розташування електродів на прозоелектричний перетворювач механічних величин, понованому перетворювачі. що містить дисковий п'єзоелемент діаметром 30 і П'єзоелектричний перетворювач містить два товщиною 0,3мм з п'єзокераміки ЦТС-19 з електузгоджуючих підсилювачі 1 та 2 та дисковий п'єзородами у вигляді диска діаметром 15мм та двох елемент 3, який поляризований по товщині та має півкілець з внутрішнім радіусом 8 та зовнішнім електроди у вигляді диска 4 та двох півкілець 5 і 6 15мм на одній торцевій поверхні п'єзоелемента та на одній торцевій поверхні та електрод у вигляді диска діаметром 16мм - на іншій торцевій поверхдиска 7 - на іншій торцевій поверхні п'єзоелемента ні. Узгоджуючі підсилювачі зібрані на мікросхемах 3. Причому електрод 4 підключений до входів, а К140УД8. електроди 5 і 6 - до виходів узгоджуючих підсилюПеретворювач встановлювався на вібростенд вачів 1 і 2. А електрод 7 на другій торцевій повері піддавався впливу вібрації на частоті 100Гц з хні підключений до загального проводу схеми. прискоренням 1g. Потім перетворювач за допомоПеретворювач працює наступним чином. гою спеціального нагрівача нагрівався до темпеПри прикладанні до п'єзоелементу сили F (тиратури 50±3°С. Вимірювалася відносна похибка ску P або прискорення а) на електроді 4 з'являєтьдля перетворювача за схемою прототипу та за ся електричний заряд, який утворює струм, що схемою перетворювача, що заявляється. Резульпоступає до входів узгоджуючих підсилювачів. тати вимірювань: Заряд підсилюється підсилювачами, вихідна напрототип: =6,2%; пруга яких подається на електроди 5 і 6 відповідперетворювач, що заявляється: =3,6%. но, створюючи два ланцюги просторового електромеханічного зворотного зв'язку, що підвищує Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Piezoelectric mechanical-electric transducer

Автори англійською

Sharapov Valeriy Mykhaylovych, Bondarenko Yuliia Yuriivna, Musiienko Maksym Pavlovych, Sharapova Olena Valeriivna

Назва патенту російською

Пьезоэлектрический преобразователь механических величин в электрические

Автори російською

Шарапов Валерий Михайлович, Бондаренко Юлия Юрьевна, Мусиенко Максим Павлович, Шарапова Елена Валерьевна

МПК / Мітки

Автори: Мусієнко Максим Павлович, Шарапов Валерій Михайлович, Балковська Юлія Юріївна

МПК: G01L 1/16, G01P 15/09

Мітки: величин, механічних, перетворювач, п'єзоелектричний

Формула / Реферат:

П'єзоелектричний перетворювач механічних величин, який містить асиметричний біморфний елемент, що складається з металевої пластини та дискового п'єзоелемента, який поляризований по товщині, з електродами, що підключені до входу узгоджувального підсилювача та загального проводу схеми, який відрізняється тим, що між однією з торцевих поверхонь п'єзоелемента та металевою пластиною розміщений діелектрик, а електроди п'єзоелемента на другій...
