П’єзоелектричний перетворювач механічних величин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 19705

Опубліковано: 15.12.2006

Автори: Шарапов Валерій Михайлович, Шарапова Олена Валеріївна, Бондаренко Юлія Юріївна

Завантажити PDF файл.

Формула / Реферат

П'єзоелектричний перетворювач механічних величин, що містить дисковий п'єзоелемент з електродами, поляризований по товщині, узгоджуючий підсилювач, який відрізняється тим, що в перетворювач введено другий узгоджуючий підсилювач, а електроди на одній торцевій поверхні виконані у вигляді диска та двох півкілець, а на другій торцевій поверхні - у вигляді кільця, причому входи узгоджуючих підсилювачів підключені до електрода у вигляді диска, а виходи - до електродів у вигляді півкілець на першій торцевій поверхні, а електрод у вигляді кільця, розташований на другій торцевій поверхні, підключений до загального проводу схеми.

Текст

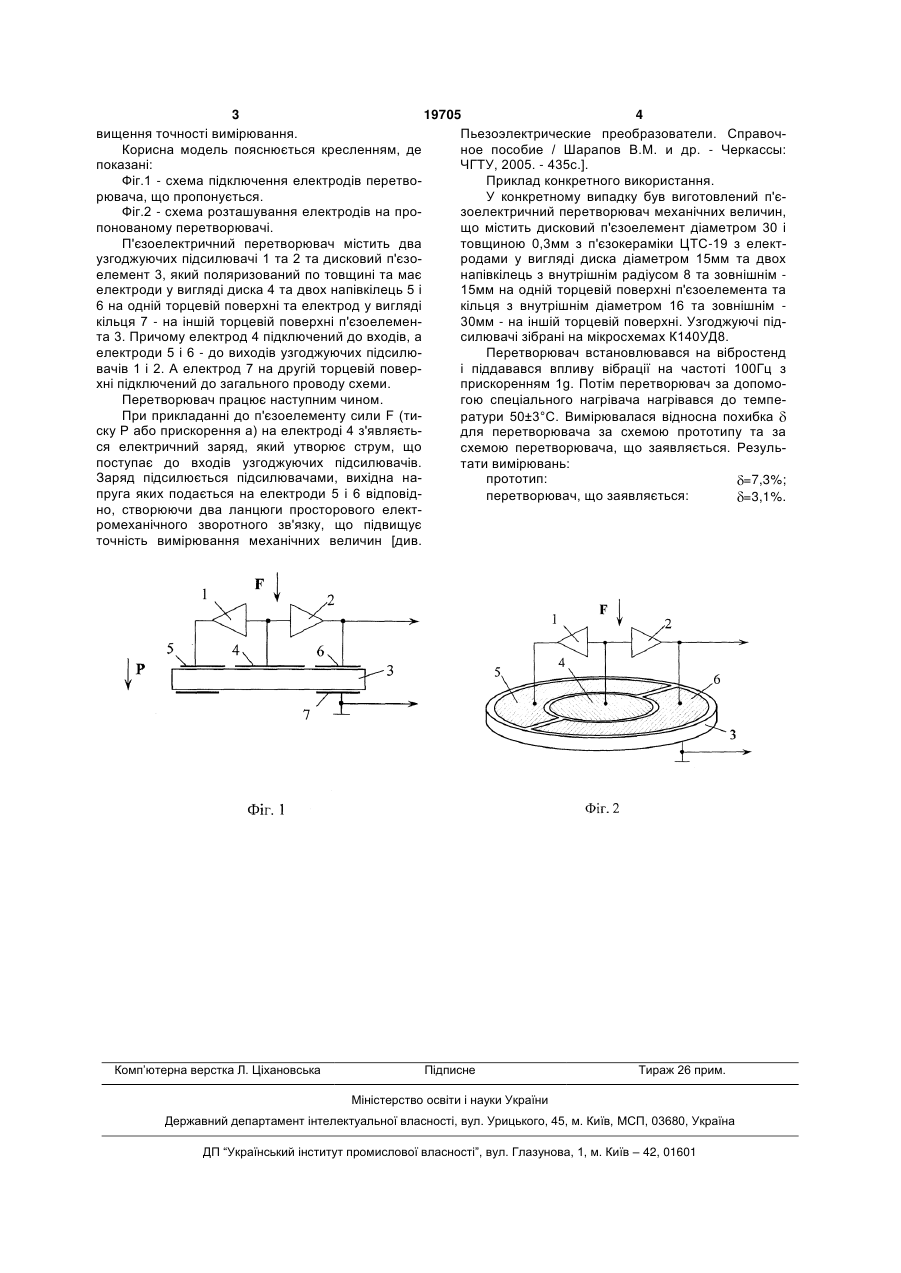

П'єзоелектричний перетворювач механічних величин, що містить дисковий п'єзоелемент з електродами, поляризований по товщині, узгоджуючий підсилювач, який відрізняється тим, що в 3 19705 4 вищення точності вимірювання. Пьезоэлектрические преобразователи. СправочКорисна модель пояснюється кресленням, де ное пособие / Шарапов В.М. и др. - Черкассы: показані: ЧГТУ, 2005. - 435с.]. Фіг.1 - схема підключення електродів перетвоПриклад конкретного використання. рювача, що пропонується. У конкретному випадку був виготовлений п'єФіг.2 - схема розташування електродів на прозоелектричний перетворювач механічних величин, понованому перетворювачі. що містить дисковий п'єзоелемент діаметром 30 і П'єзоелектричний перетворювач містить два товщиною 0,3мм з п'єзокераміки ЦТС-19 з електузгоджуючих підсилювачі 1 та 2 та дисковий п'єзородами у вигляді диска діаметром 15мм та двох елемент 3, який поляризований по товщині та має напівкілець з внутрішнім радіусом 8 та зовнішнім електроди у вигляді диска 4 та двох напівкілець 5 і 15мм на одній торцевій поверхні п'єзоелемента та 6 на одній торцевій поверхні та електрод у вигляді кільця з внутрішнім діаметром 16 та зовнішнім кільця 7 - на іншій торцевій поверхні п'єзоелемен30мм - на іншій торцевій поверхні. Узгоджуючі підта 3. Причому електрод 4 підключений до входів, а силювачі зібрані на мікросхемах К140УД8. електроди 5 і 6 - до виходів узгоджуючих підсилюПеретворювач встановлювався на вібростенд вачів 1 і 2. А електрод 7 на другій торцевій повері піддавався впливу вібрації на частоті 100Гц з хні підключений до загального проводу схеми. прискоренням 1g. Потім перетворювач за допомоПеретворювач працює наступним чином. гою спеціального нагрівача нагрівався до темпеПри прикладанні до п'єзоелементу сили F (тиратури 50±3°С. Вимірювалася відносна похибка ску Р або прискорення а) на електроді 4 з'являєтьдля перетворювача за схемою прототипу та за ся електричний заряд, який утворює струм, що схемою перетворювача, що заявляється. Резульпоступає до входів узгоджуючих підсилювачів. тати вимірювань: Заряд підсилюється підсилювачами, вихідна напрототип: =7,3%; пруга яких подається на електроди 5 і 6 відповідперетворювач, що заявляється: =3,1%. но, створюючи два ланцюги просторового електромеханічного зворотного зв'язку, що підвищує точність вимірювання механічних величин [див. Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Piezoelectric mechanical-electric transducer

Автори англійською

Sharapov Valeriy Mykhaylovych, Bondarenko Yuliia Yuriivna, Sharapova Olena Valeriivna

Назва патенту російською

Пьезоэлектрический преобразователь механических величин в электрические

Автори російською

Шарапов Валерий Михайлович, Бондаренко Юлия Юрьевна, Шарапова Елена Валерьевна

МПК / Мітки

Автори: Шарапова Олена Валеріївна, Дідковський Віталій Семенович, Бондаренко Юлія Юріївна, Шарапов Валерій Михайлович, Савін Віктор Гурійович

МПК: G01P 15/09, G01L 1/16

Мітки: перетворювач, механічних, п'єзоелектричний, величин

Формула / Реферат:

П'єзоелектричний перетворювач механічних величин, що містить дисковий п'єзоелемент з електродами, поляризований по товщині, узгоджуючий підсилювач, який відрізняється тим, що в перетворювач введено другий узгоджуючий підсилювач, а електроди на одній торцевій поверхні виконані у вигляді двох півдисків і двох півкілець, а на другій торцевій поверхні - у вигляді диска, причому електроди у вигляді півдисків підключені до входу і виходу першого...
