П’єзоелектричний перетворювач механічних величин

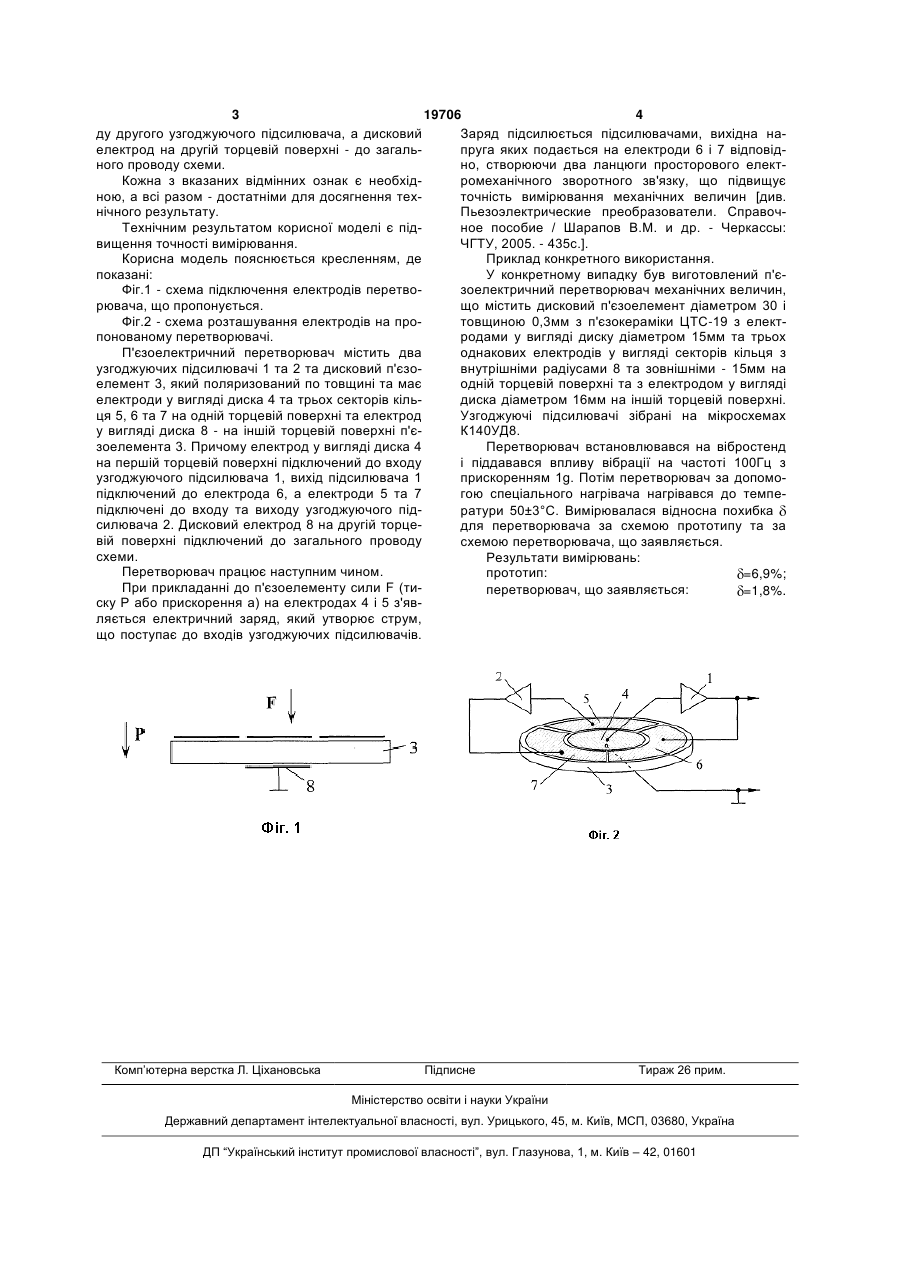

П'єзоелектричний перетворювач механічних величин, що містить дисковий п'єзоелемент з електродами, поляризований по товщині, узгоджуючий підсилювач, який відрізняється тим, що в перетворювач введено другий узгоджуючий підси 3 19706 4 ду другого узгоджуючого підсилювача, а дисковий Заряд підсилюється підсилювачами, вихідна наелектрод на другій торцевій поверхні - до загальпруга яких подається на електроди 6 і 7 відповідного проводу схеми. но, створюючи два ланцюги просторового електКожна з вказаних відмінних ознак є необхідромеханічного зворотного зв'язку, що підвищує ною, а всі разом - достатніми для досягнення техточність вимірювання механічних величин [див. нічного результату. Пьезоэлектрические преобразователи. СправочТехнічним результатом корисної моделі є підное пособие / Шарапов В.М. и др. - Черкассы: вищення точності вимірювання. ЧГТУ, 2005. - 435с.]. Корисна модель пояснюється кресленням, де Приклад конкретного використання. показані: У конкретному випадку був виготовлений п'єФіг.1 - схема підключення електродів перетвозоелектричний перетворювач механічних величин, рювача, що пропонується. що містить дисковий п'єзоелемент діаметром 30 і Фіг.2 - схема розташування електродів на протовщиною 0,3мм з п'єзокераміки ЦТС-19 з електпонованому перетворювачі. родами у вигляді диску діаметром 15мм та трьох П'єзоелектричний перетворювач містить два однакових електродів у вигляді секторів кільця з узгоджуючих підсилювачі 1 та 2 та дисковий п'єзовнутрішніми радіусами 8 та зовнішніми - 15мм на елемент 3, який поляризований по товщині та має одній торцевій поверхні та з електродом у вигляді електроди у вигляді диска 4 та трьох секторів кільдиска діаметром 16мм на іншій торцевій поверхні. ця 5, 6 та 7 на одній торцевій поверхні та електрод Узгоджуючі підсилювачі зібрані на мікросхемах у вигляді диска 8 - на іншій торцевій поверхні п'єК140УД8. зоелемента 3. Причому електрод у вигляді диска 4 Перетворювач встановлювався на вібростенд на першій торцевій поверхні підключений до входу і піддавався впливу вібрації на частоті 100Гц з узгоджуючого підсилювача 1, вихід підсилювача 1 прискоренням 1g. Потім перетворювач за допомопідключений до електрода 6, а електроди 5 та 7 гою спеціального нагрівача нагрівався до темпепідключені до входу та виходу узгоджуючого підратури 50±3°С. Вимірювалася відносна похибка силювача 2. Дисковий електрод 8 на другій торцедля перетворювача за схемою прототипу та за вій поверхні підключений до загального проводу схемою перетворювача, що заявляється. схеми. Результати вимірювань: Перетворювач працює наступним чином. прототип: =6,9%; При прикладанні до п'єзоелементу сили F (типеретворювач, що заявляється: =1,8%. ску Р або прискорення а) на електродах 4 і 5 з'являється електричний заряд, який утворює струм, що поступає до входів узгоджуючих підсилювачів. Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
