Спосіб діагностики патологічних процесів в тканинах і антропоморфний фантом для його реалізації

Номер патенту: 19821

Опубліковано: 25.12.1997

Автор: Теличко Федір Федорович

Завантажити PDF файл.

Формула / Реферат

(57) 1. Способ диагностики патологических процессов в тканях, включающий исследование на компьютерном томографе, отличающийся тем, что перед исследованием на томографе пробы исследуемого биологического материала и пробы эталонных материалов, аналогичные по химическому составу нормальной ткани, размещают в антропоморфном фантоме на деке стола, в результате исследования определяют коэффициенты поглощения проб, рассчитывают их плотности и осуществляют сравнение, по отклонению исследуемых проб от эталонных диагностируют патологический процесс.

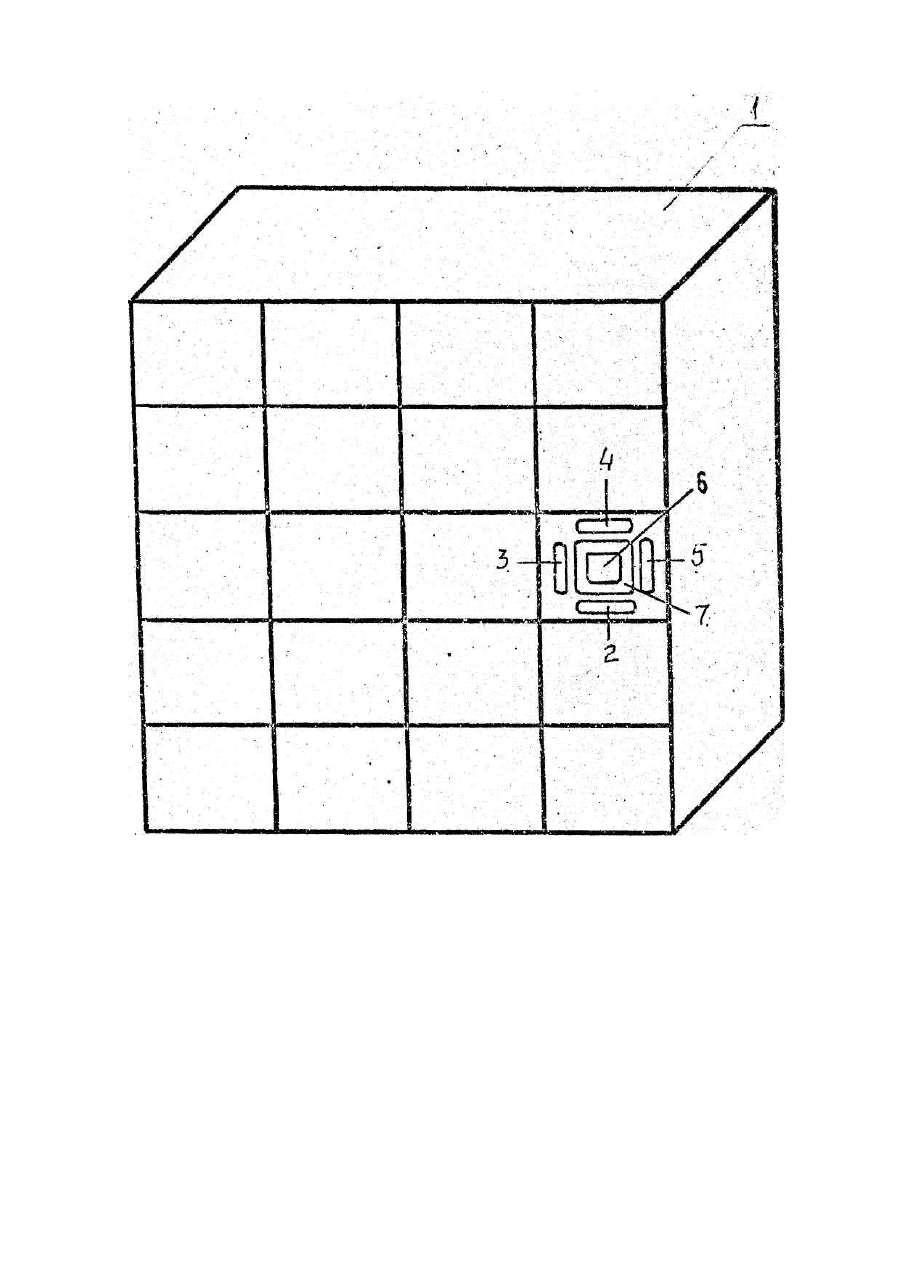

2. Антропоморфный фантом, содержащий корпус, выполненный из тканеэквивалентного материала со вставками проб эталонных материалов, аналогичных по химическому составу нормальной ткани, и проб исследуемого материала в гнездах корпуса, отличающийся тем, что корпус имеет коробчатую форму с размерами 400x400x100 мм, пробы исследуемого материала размещены в рентгенопрозрачных ампулах и уплотнены парафиновой пробкой.



Текст

Винахід відноситься до області медицини, а саме до засобів діагностики патологічних змін у людини і тварин. Відомі способи рентгенологічної діагностики патологічних макропроцесів в органах, які базуються на визначенні відносної зміни оптичної густини картини зображення на плівці, екран {1]. Таким способом неможливо визначити матеріальну основу патологічного процесу, тобто концентрацію молекул, атомів (електронів, протонів) в малих об'ємах та мікроструктурах патологічно зміненої тканини, розпинати початкові (доклінічні) стадії розвитку патологічного процесу і правильно тлумачити сутність та причину хвороби. Відомі способи визначення густини матеріалів з використанням еталонів щільності, які не відповідають Інтересам клінічної практики [2]. Завданням винаходу є підвищення точності діагностики і зниження дозного навантаження на пацієнта. Поставлене завдання вирішується тим, що у способі діагностики патологічних процесів в тканинах, включаючому дослідження на комп'ютерному томографі, згідно винаходу перед дослідженням на томографі проби досліджуваного біологічного матеріалу і проби еталонних матеріалів, аналогічних по хімічному складу нормальній тканині, розміщують в антропоморфному фантомі на деці· стола, в результаті дослідження визначають коефіцієнти поглинання проб, розраховують їх щільності І проводять порівняння, по відхиленню досліджуваних проб від еталонних діагностують патологічний процес. Поставлене завдання вирішується також тим, що у антропоморфному фантомі, що містить корпус, виготовлений з тканино-еквівалентного матеріалу з вставками еталонних матеріалів, аналогічних по хімічному складу нормальній тканині І проб досліджуваного матеріалу, згідно з винаходом корпус має коробчату. форму з розмірами 400 χ 400 χ 100 мм, проби досліджуваного матеріалу розміщені в рентгенопрозорих ампулах І ущільнені парафіновим корком. Винахід пояснюється кресленням, де показано антропоморфний фантом. Антропоморфний фантом містить корпус 1, виготовлений з тканино-еквівалентного матеріалу з вставками проб 2-5 еталонних матеріалів (еталонів щільності), аналогічних по хімічному складу нормальній тканині і вставками проб досліджуваного матеріалу. Корпус має коробчату форму з розмірами 400 χ 400 χ 100 мм, проби досліджуваного, матеріалу розміщені в рентгенопрозорих ампулах. Фантом відповідає реальній товщині І поглинаючій здатності тіла людини, має 20 гнізд, розмірами 4x4x5 см, в котрих розміщені еталони щільності (2-5), шар дистильованої води (7) розміром 1,5 см, а в центрі їх, в рентгенопрозорих капсулах, -досліджуваний біоматеріал (6), стиснутий парафіновим "корком" для запобігання неоднорідності, що досягається витісненням повітря.· Еталони щільності - це легко-замінювані різноманітні розчини, що містять в 1 мл дистильованої води 0,0001-0,1 грама солей кальція, натрія, кал і я, фосфора, сірки, хлору, магнію, заліза, йоду або Інші високомолекулярні хімічні речовини, медикаменти, а також розчини хімічних елементів аналогічних по хімічному складу тканинам незмінених органів, виділень і біологічних середовищ. Така суміш при сумарній вазі в 1 грам служить еталоном щільності біоматеріалу і його поглинаючої здатності. За допомогою набору еталонів можливо з високою точністю визначити щільність біологічного матеріалу і його поглинаючу здатність. Величину відносної щільності визначають на комп'ютерному томографі по лінійному коефіцієнту послаблення (по умовній шкалі Хоунсвільда). Використання описаного пристрою з еталонами щільності для порівняльної оцінки щільності біоматеріалу дозволяє отримати нову, достовірну, раніше невідому інформацію. Спосіб Ілюструється слідуючими прикладами. Πриклад 1. Спосіб визначення щільності метастазів раку (молочної залози в легені). Хвора М., 53 роки. Клініко-рентгено-логічний діагноз - рак молочної залози, ст. II з підозрою на присутність метастазів в легенях. Для діагностики патологічного процесу в легені товстою голкою під контролем екрану для просвічування проведений забір патологічно зміненої тканини молочної залози і ділянки легені, підозрілої на метастазу. Використовуючи описаний фантом з еталонами щільностей І комп'ютерний томограф, визначена відносна щільність біологічного матеріалу. Виявлено, що обидва досліджувані матеріали неоднорідні, мають практично одииакову щільність по шкалі Хоунсвільда (+14+18 HF). Щільність матеріалу пухлини визначена по формулі S =m/v складає 1,1 г/см 3, а поглинута доза в клітинах злоякісної пухлини молочної залози при можливій променевій терапії буде приблизно, в 2 рази більше, ніж в незміненій тканині. Використовуючи - еталони щільностей, встановлена ідентичність складу тканини пухлини і метастазів. Підтверджено наявність метастазів раку молочної залози в легенях. З врахуванням цього визначена лікувальна тактика. Приклад 2. Спосіб визначення щільності сперми. Віддоброаольця "1" тричі одержана сперма. Проведено дослідження з використанням описаного пристрою І еталонів щільностей. Результати дослідження: щільність сперми складає 1,2; 1,15; 1,1 г/см і а лінійний коефіцієнт послаблення по відносній щільності води +84-66; +6254; +60-52 HF. Використовуючи еталони щільності, виявлена флюктуація хімічного складу сперми, що залежить від ряду зовнішніх і внутрішніх факторів. У випадках опромінення області гонад (при променевій діагностиці) поглинута доза в спермі буде 1,5-2 рази більше, ніж в іншій оточуючій гонади "мягкій" тканині, щільність якої складає 1 г/см 3. Очікуваний ефект від використання запропонованого способу (пристрою полягає втому, що виявляється можливим визначити і контролювати щільність 1 поглинаючу здатність діологічно активної, патологічно зміненої тканини, змінювати щільність в процесі лікування, "особливо в процесі променевої терапії злоякісних пухлин, І, як наслідок, вносити корективи в необхідну величину канцероцідної дози. Спосіб діагностики патологічних процесів в тканинах І антропоморфний фантом для його реалізації буде використано в діагностичних центрах лікувальних закладів для визначення найменшої зміни густини патологічно зміненої тканини, біологічного середовища, виділень з метою діагностики початкових стадій розвитку патологічного процесу.

Дивитися

Додаткова інформація

Назва патенту англійською

Method for diagnostics of tissue pathological processes and anthropomorphic phantom for implementation thereof

Автори англійською

Telychko Fedir Fedirovych

Назва патенту російською

Способ диагностики патологических процессов в тканях и антропоморфный фантом для его реализации

Автори російською

Теличко Федор Федорович

МПК / Мітки

МПК: A61B 6/00

Мітки: фантом, антропоморфний, спосіб, патологічних, реалізації, діагностики, процесів, тканинах
