Відстійник

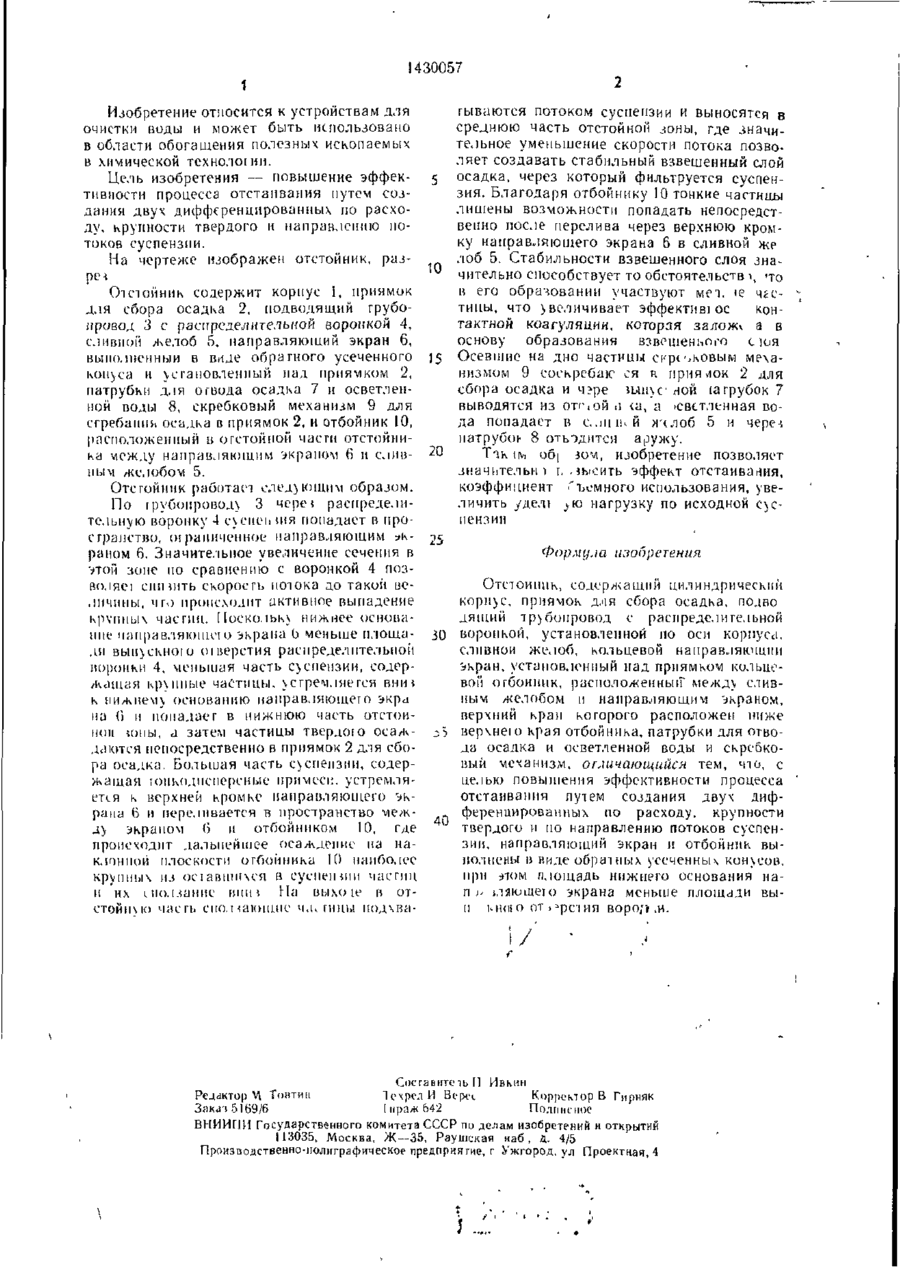

Изобретение относится к устройствам для очистки воды и может быть использовано в области обогащения полезных ископаемых, химической технологии Цель изобретения — повышение эффективности процесса отстаивания путем создания двух дифференцированных по расходу, крупности твердого и направлению потоков суспензии. Отстойник включает корпус I, приямок 2 для сбора осадка, подводящий трубопровод 3 с распределительной воронкой 4, сливной желоб 5. В корпусе над приямком 2 установлен направляющий экран 6, выполненный в виде обратного усеченного конуса, площадь нижнего основания которого меньше выходного сечения воронки 4 Имеются патрубки для отвода осадка 7 и осветленной воды 8, скребковый механизм 9 для сгребания осадка в приямок 2. Отбойник І0, также имеющий форму обратного усеченного конуса, расположен в отстойной части между направляющим экраном 6 и сливным желобом 5. Предлагаемая конструкция позволяет повысить эффективность процесса отстаивания. 1 ил «3 (Л 00 о о Осадам 1 1430057 Изобретение относится к устройствам для очистки поды и может быть использовано в области обогащения полезных ископаемых в химической технолої ми. Цель изобретения — повышение эффективности процесса отстаивания путем создания двух дифференцированных по расходу, крупности твердого и направлению потоков суспензии. На чертеже изображен отстойник, разрем Отстойник содержит корпус I, приямок для сбора осадка 2, подводящий трубопровод 3 с распределительной воронкой 4, сливной желоб 5, направляющий экран 6, выполненный в виде обратного усеченного конуса и установленный над приямком 2, патрубки для отвода осадка 7 и осветленной поды 8, скребковый механизм 9 для сгребание осадка в приямок 2, и отбойник 10, расположенный в отстойной части отстойника между направляющим экраном 6 и сливным желобом 5. Отстойник работает следующим образом. По трубопроводу 3 чере* распределительную воронку 4 еуспен ІИЯ попадает в пространство, оірапиченное направляющим экраном 6. Значительное увеличение сечения в этой зоне по сравнению с воронкой 4 позволяем спншть скорость потока до такой величины, что происходит активное выпадение крупных частіш. Поскольку нижнее основание направляющего экрана о меньше площади выпускною оіверстия распределительной воронки 4, меньшая часть суспензии, содержащая крупные частицы, устремляется в ни* к нижнему основанию направляющего экра на 0 и попадает в нижнюю часть отстойной юны, а затем частицы твердою осаждаются непосредственно в приямок 2 для сбора осадка. Большая часть суспензии, содержащая юпкодпепереные примеси, устремляется к верхней кромке направляющего экрану 6 и переливается в пространство между экраном 6 и отбойником 10, где происходит дальнейшее осаждение на наклонной плоскости отбойника И) наиболее крупных из оеіавпшчся в суспешии частин и их (.ползание вши На выхо іе в отетойнио часть спо.мающие ч.и гицы подхва гываются потоком суспензии и выносятся в среднюю часть отстойной зоны, где значительное уменьшение скорости потока позволяет создавать стабильный взвешенный слой осадка, через который фильтруется суспензия. Благодаря отбойнику 10 тонкие частицы лишены возможности попадать непосредственно после перелива через верхнюю кромку направ*:яющего экрана 6 в сливной же лоб 5. Стабильности взвешенного слоя зна10 чительно способствует то обстоятельств і, 'то в его образовании участвуют мет. \е чгстицы, что увеличивает зффективі ос контактной коагуляции, которая заложч а в основу образования взвешенного слоя 15 Осевшие на дно частини скрековым механизмом 9 соскребаю ся к приялок 2 для сбора осадка и ч?ре шпус ной іагрубок 7 выводятся из от^ой її свстленная вода попадает в с.ші^й мчлоб 5 и чере-ї патрубоі- 8 отводится аружу. 20 Тік І№ об[ ю'л, изобретение позволяет значительна ь.зысить эффект отстаивания, коэффициент "ъемного использования, увеличить уделі )Ю нагрузку по исходной суспензии 25 Формула изобретения Отстойник, содержащий цилиндрический корпус, приямок для сбора осадка, полво ДЯШИЙ трубопровод с распределительной воронкой, установленной по оси корпуса, сливной желоб, кольцевой направляющий экран, установленный над приямком кольцевой отбойник, расположенный" между сливным желобом и направляющим экраном, верхний крап которого расположен ниже верхнею края отбойника, патрубки для отвода осадка и осветленной воды и скребковый механизм, отличающийся тем, что, с целью повышения эффективности процесса отстаивания путем создания двух дифференцированных по расходу, крупности 40 твердого и по направлению потоков суспензии, направляющий экран и отбойник выполнены в виде обратных усеченныч конусов, при этом площадь нижнего основания нап >- ІЛЯЮШЄІО экрана меньше площади вып ЬНОЇО от.^рстия воро/t ,и. Составите ть II Ивкин Корректор В Гирняк Редактор V Товтни \ Техред И Вереї Подписное Закат 5169/6 І иряж 642 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб , д. 4/5 Производственно-полиграфическое предприятие, г Ужгород, ул Проектная, 4
