Ливарна сталь

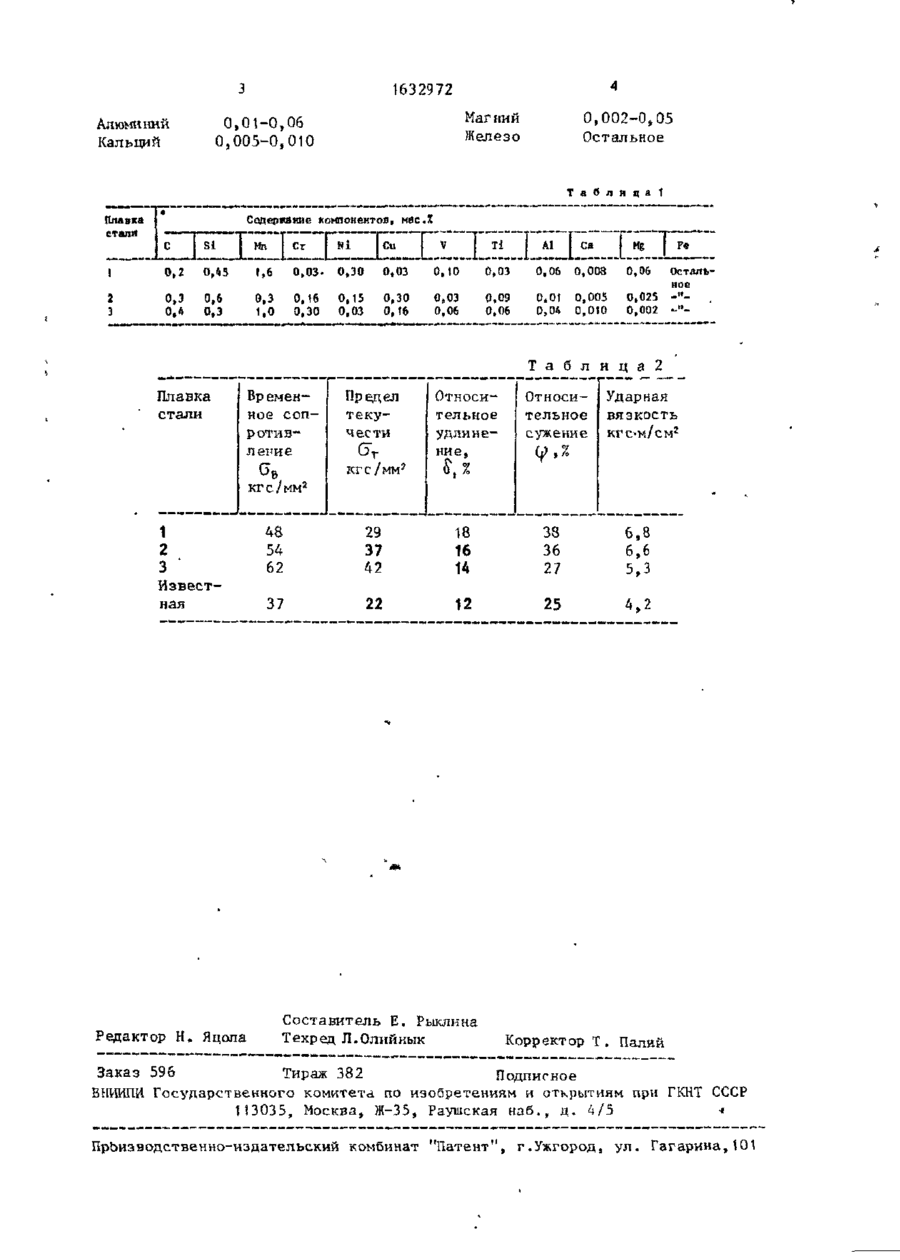

Изобретение относится к метал-*; лургии, в частности к составу стали с повышенными физико-механическими свойствами» предназначенной для и з Изобретение относится к металлургии, в частности к составам стали с повышенными Физико-механическими свойствами, предназначенной д л я и з г о товления фасонных отливок в машиностроении , Цель изобретения - повышение комплекса механических свойств стали в литом состоянии. Сталь выплавляют в индукционной печи и отливают клиновые пробы для изготовления образцов для испытаний на растяжение и ударную в я з к о с т ь . Химический состав исследованных сталей приведен в т а б л . 1 , характеристики механических свойств - в т а б л , 2 . Применение предлагаемой стали позволяет снизить себестоимость отливок путем устранения термической обработки. готовления фасонных отливок в маши- ' ностроении. Цель изобретения - повышение комплекса механических свойств стали в литом состоянии. Сталь д о п о л нительно содержит магний и кальций при следующем соотношении компонентов* мае Л : углерод 0 , 2 - 0 , 4 ; кремний 0 , 3 - 0 , 6 ; марганец 0 , 3 - 1 , 6 ; хром 0 , 0 3 - 0 , 3 ; никель 0 , 0 3 - 0 , 3 ; медь 0 , 0 3 0 , 3 ; ванадий Q s 0 3 - 0 , l ; титан 0 , 0 3 0,09; алюминий 0 , 0 1 - 0 , 0 6 ; кальций 0 , 0 0 5 - 0 , 0 1 ; магний 0 , 0 0 2 - 0 , 0 5 ; железо остальное. Применение предлагаемой стали позволяет снизить себестоимость отливок за счет устранения операции термической обработки, 2 т а б л . Ф о р м у л а и з о б р е т е н и я Литейная с т а л ь , содержащая углерод кремний, марганец, хром, никель, медь. ванадий,титан и алюминий, о т л и ч а ю щ а я с я тем, что, с целью повышения комплекса механических свойств в литом состоянии, она дополнительно содержит кальций и магний при следующем соотношении компонентов, мае.%: Углерод Кр ємний Марганец Хром Никель Медь Ванадий Титан 0,2-0,4 0,3-0,6 0,3-1,6 0,03-0,30 0,03-0,30 0,03-0,30 0,03-0,10 0,03-0,09 1632972 Маг ний Железо 0,01-0,06 0,005-0,010 Алюмн ний Кальций 0,002-0,05 Остальное т Іпавка 4 Содержание компонентов, мае Л С 1 Si № г Сг [ні с 0,2 0,45 1,6 0,03 0,30 0,03 0,3 0,4 0,6 0,3 0,3 1,0 0,16 0,30 0,15 0,03 0,30 0,16 1' I а б л и Ца 1 1 ' *1 1 Се ТІ 0,10 0,03 0,03 0,06 0,09 0,06 M g 0,06 0,008 0,06 0,01 0,04 0,005 0,010 0,025 0,002 Остальное -"- . -" Т а б л и ц а 2 Плавка стали Вр еменное сопротивление кгс/мм 2 1 2 3 Предел теку чести Gr кгс/ммэ Редактор Н. Яцола Относи Ударная тельное вязкость кг см/см 2 сужение G?,% £,% 29 18 16 62 37 42 37 22 48 54 Известная Относительное удлинение, 6,8 6,6 14 38 36 27 12 25 4,2 Составитель Е. Рыклина Техред Л.Олийнык 5,3 Корректор Т . Палий Заказ 596 Тираж 382 Подписное БНИИШІ Государственного комитета, по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д . 4/5 • * Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
