B01D 3/18 — з горизонтальними барботажно тарілками

Номер патенту: 116207

Опубліковано: 10.05.2017

Автори: Станев Сергій Костянтинович, Піддубний Володимир Антонович, Ботя В'ячеслав Валентинович, Красножон Світлана Володимирівна

МПК: B01D 3/18

Мітки: пристрій, середовищ, перемішування, рідинних

Формула / Реферат:

Пристрій для перемішування рідинних середовищ, що складається з корпуса, лопатевої планетарної мішалки з механічним приводом у складі мотор-редуктора і муфти, який відрізняється тим, що він оснащений планетарним механізмом в складі трубовала з лопатями, опорним підшипником, водилом з симетричними зубчастими сателітами, на осях яких встановлені лопаті, і корончастим колесом.

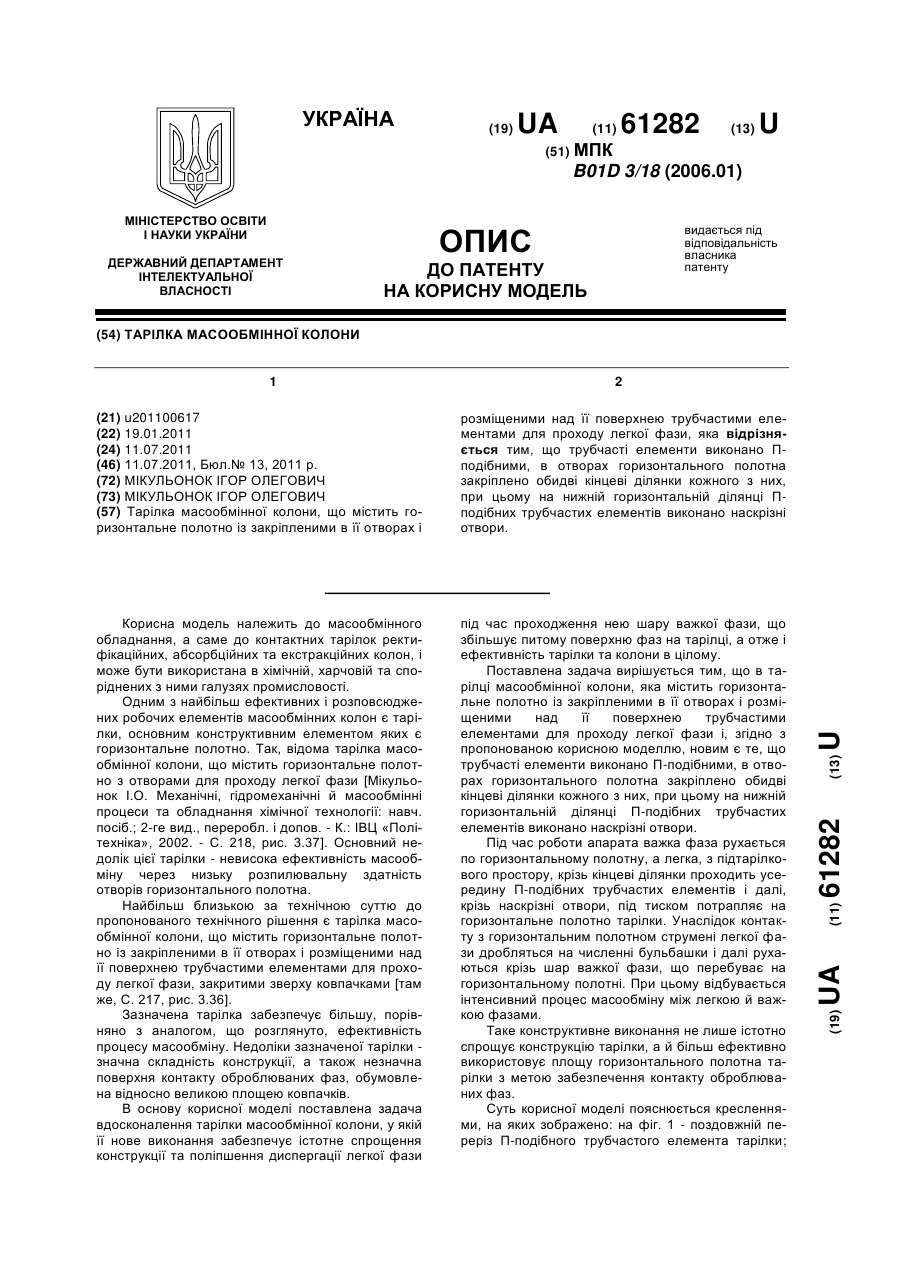

Номер патенту: 61282

Опубліковано: 11.07.2011

Автор: Мікульонок Ігор Олегович

МПК: B01D 3/18

Мітки: колони, тарілка, масообмінної

Формула / Реферат:

Тарілка масообмінної колони, що містить горизонтальне полотно із закріпленими в її отворах і розміщеними над її поверхнею трубчастими елементами для проходу легкої фази, яка відрізняється тим, що трубчасті елементи виконано П-подібними, в отворах горизонтального полотна закріплено обидві кінцеві ділянки кожного з них, при цьому на нижній горизонтальній ділянці П-подібних трубчастих елементів виконано наскрізні отвори.

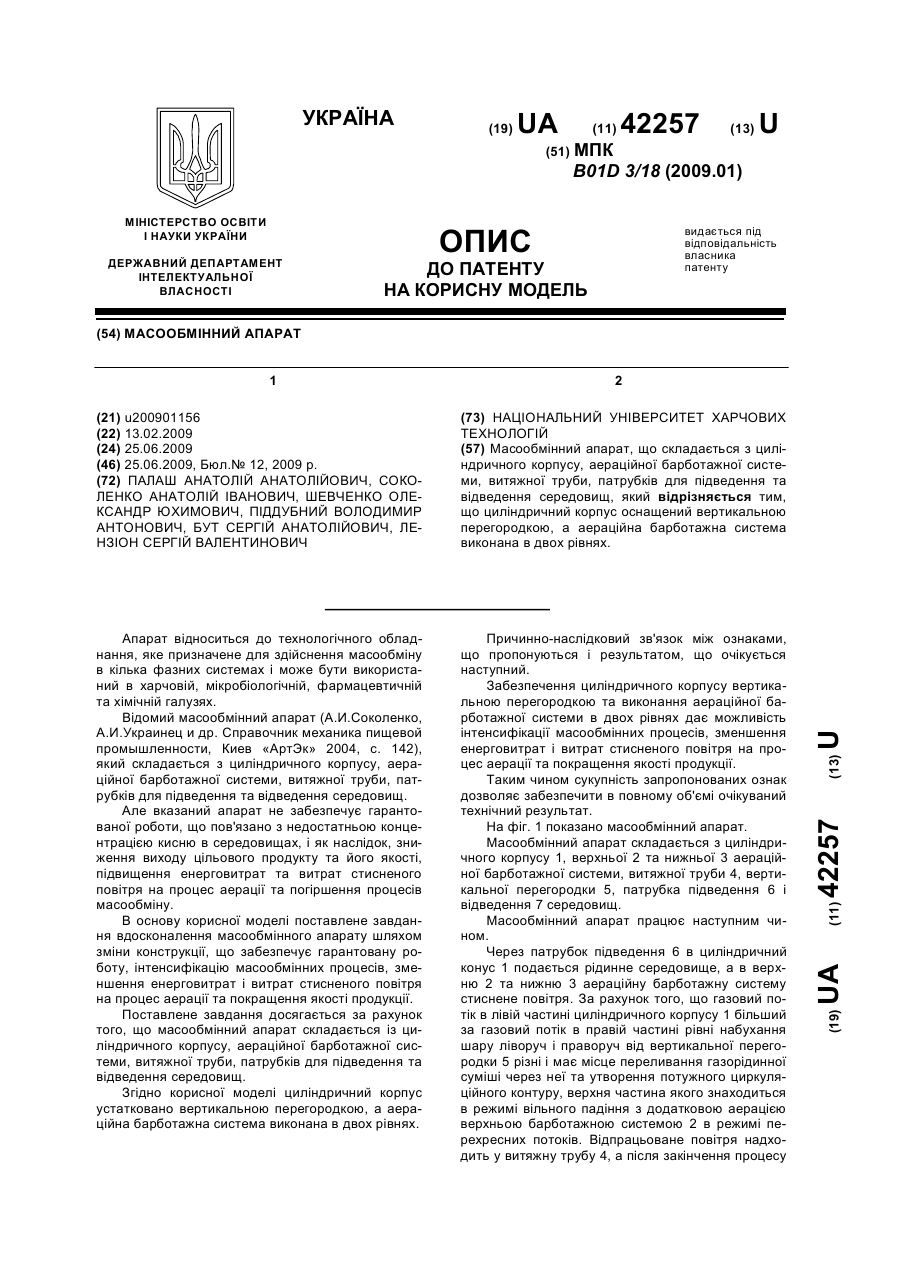

Номер патенту: 42257

Опубліковано: 25.06.2009

Автори: Лензіон Сергій Валентинович, Шевченко Олександр Юхимович, Бут Сергій Анатолійович, Соколенко Анатолій Іванович, Палаш Анатолій Анатолійович, Піддубний Володимир Антонович

МПК: B01D 3/18

Мітки: апарат, масообмінний

Формула / Реферат:

Масообмінний апарат, що складається з циліндричного корпусу, аераційної барботажної системи, витяжної труби, патрубків для підведення та відведення середовищ, який відрізняється тим, що циліндричний корпус оснащений вертикальною перегородкою, а аераційна барботажна система виконана в двох рівнях.

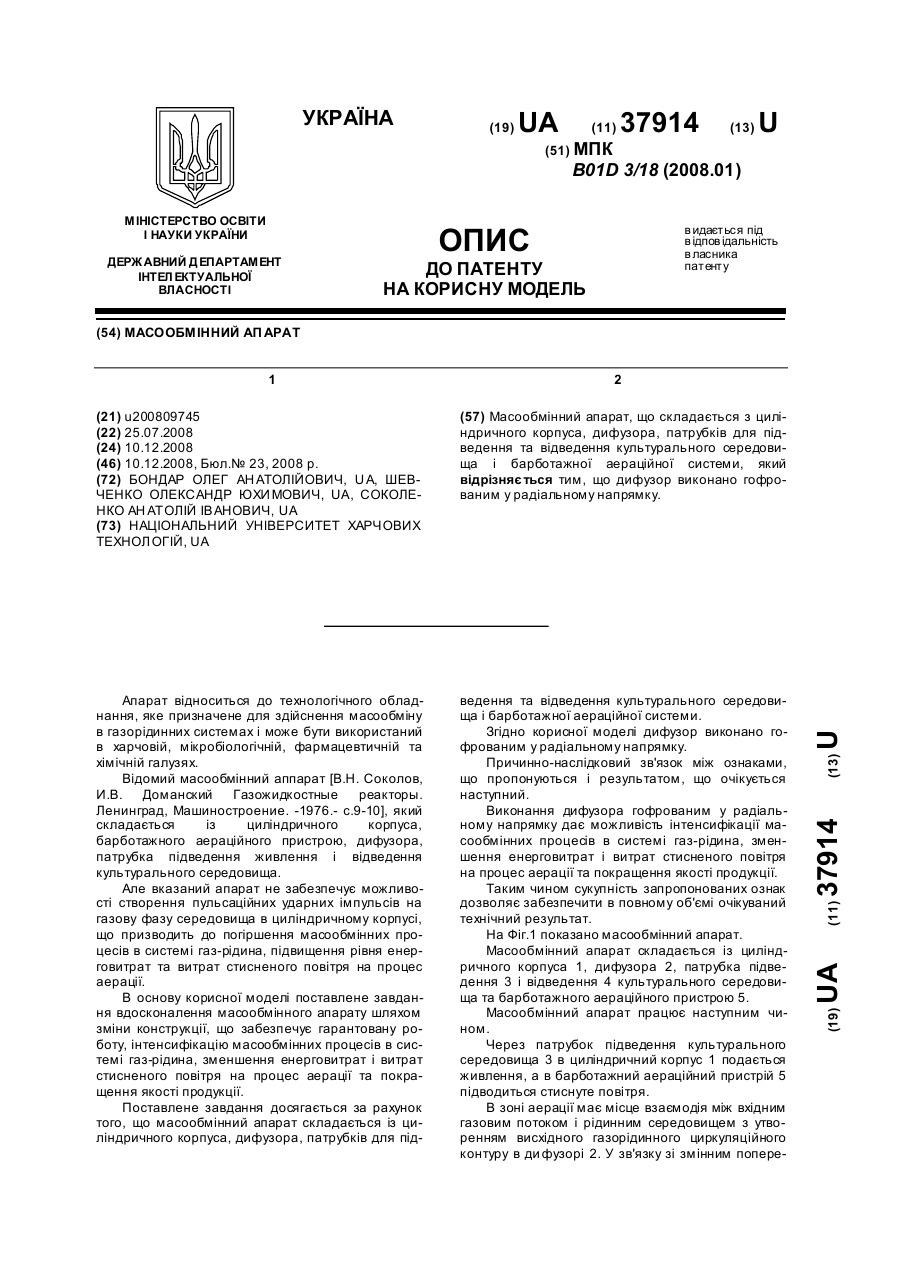

Номер патенту: 37914

Опубліковано: 10.12.2008

Автори: Шевченко Олександр Юхимович, Соколенко Анатолій Іванович, Бондар Олег Анатолійович

МПК: B01D 3/18

Мітки: масообмінний, апарат

Формула / Реферат:

Масообмінний апарат, що складається з циліндричного корпуса, дифузора, патрубків для підведення та відведення культурального середовища і барботажної аераційної системи, який відрізняється тим, що дифузор виконано гофрованим у радіальному напрямку.

Номер патенту: 83273

Опубліковано: 25.06.2008

Автори: Малета Олеся Володимирівна, Малета Богдан Володимирович

МПК: B01D 3/18, B01D 3/22, B01D 3/16 ...

Мітки: апаратів, контактний, масообмінних, пристрій

Формула / Реферат:

1. Контактний пристрій для масообмінних апаратів, що містить барботажне полотно тарілки з контактними елементами, гідрозатвор тарілки для перетікання рідини на нижчерозташовану тарілку, який відрізняється тим, що під полотном барботажної тарілки встановлений піддон з паровим патрубком, а між піддоном та полотном барботажної тарілки розміщений стік з патрубком вирівнювання тиску, при цьому елементи піддона та стоку утворюють гідрозатвор в...

Номер патенту: 25649

Опубліковано: 10.08.2007

Автори: Піддубний Володимир Антонович, Варфоломєєв Антон Йосипович, Підлісний Віталій Володимирович, Шевченко Олександр Юхимович, Соколенко Анатолій Іванович

МПК: B01D 3/18

Мітки: масообмінний, апарат

Формула / Реферат:

Масообмінний апарат, що складається з реактора, барботажного аераційного пристрою, дифузора, патрубків підведення і відведення рідинної фази та витяжної труби, який відрізняється тим, що барботажний аераційний пристрій розташовано у внутрішній частині дифузора в різних рівнях і з'єднано загальним колектором повітроводу.

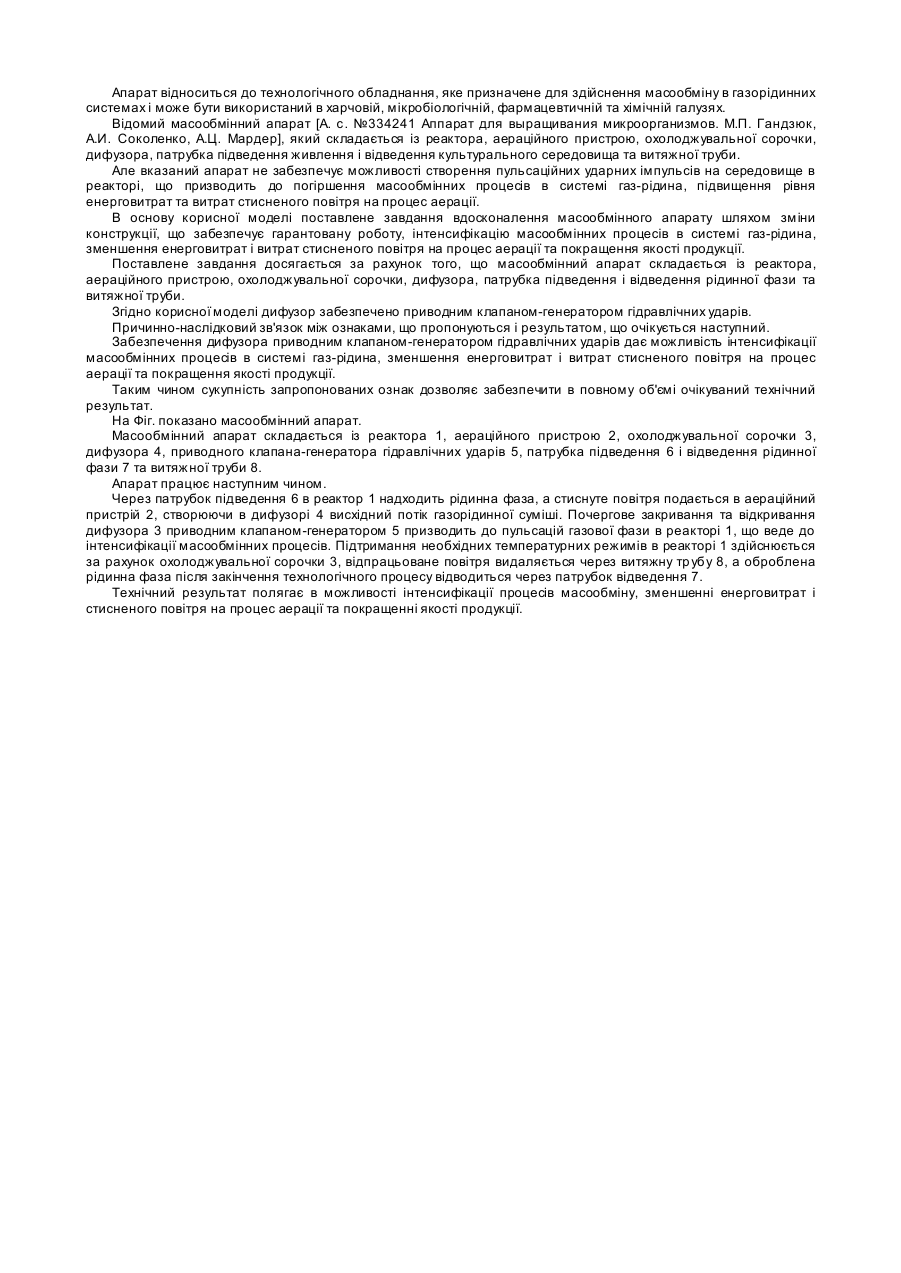

Номер патенту: 21960

Опубліковано: 10.04.2007

Автори: Семенов Олександр Михайлович, Піддубний Володимир Антонович, Блаженко Сергій Іванович, Соколенко Анатолій Іванович, Шевченко Олександр Юхимович

МПК: B01D 3/18

Мітки: масообмінний, апарат

Формула / Реферат:

Масообмінний апарат, що складається із реактора, аераційного пристрою, охолоджувальної сорочки, дифузора, патрубка підведення і відведення рідинної фази та витяжної труби, який відрізняється тим, що дифузор оснащений привідним клапаном-генератором гідравлічних ударів.

Номер патенту: 11387

Опубліковано: 15.12.2005

Автори: Синюк Борис Борисович, Політанський Юрій Володимирович, Євченко Валерій Іванович, Алексєєв Олексій Володимирович, Шелест Олександр Павлович, Бондаревська Лідія Олексіївна, Дячук Володимир Володимирович, Євсєєв Олексій Вадимович, Кисельова Світлана Олексіївна, Євченко Олександр Валер'євич, Сандул Сергій Володимирович

МПК: B01D 3/20, B01D 3/18

Мітки: тарілка, апарата, масообмінного, контактна

Формула / Реферат:

1. Контактна тарілка масообмінного апарата, що містить плиту з розташованими на ній контактними пристроями, переливний пристрій, переливну планку, яка відрізняється тим, що переливний пристрій виконаний у вигляді приймального кармана та принаймні однієї переливної труби, встановленої в робочій зоні тарілки, при цьому верхня кромка переливної труби обладнана відбійним виступом, а висота верхньої кромки переливної труби та відбійного виступу...

Номер патенту: 45368

Опубліковано: 15.04.2002

Автори: Зозуля Олександр Федорович, Молчанов Володимир Іванович, Фрумін Віталій Мусійович

МПК: B01D 3/18, C01D 7/00

Мітки: фільтрової, рідини, колона, дистиляційна, виробництва, соди

Формула / Реферат:

Дистилляционная колонна фильтровой жидкости производства соды, включающая дистиллер, содержащий провальные тарелки с крупной перфорацией, отличающаяся тем, что отношение свободного сечения тарелки к общему сечению колонны составляет 0,26 - 0,29 м2 /м2, а диаметр отверстий перфорации составляет 0,08-0,12м.

Номер патенту: 1102

Опубліковано: 15.11.2001

Автор: Мікульонок Ігор Олегович

МПК: B01D 3/18

Мітки: вузол, апарата, ущільнювальний, тарілки, тепломасообмінного

Формула / Реферат:

Ущільнювальний вузол тарілки тепломасообмінного апарата, що містить круглу тарілку, на периферійній частині якої з можливістю контакту з корпусом апарата закріплено пружнодеформівний елемент, що утворює замкнене кільце, який відрізняється тим, що тарілку виконано з відбортовкою, на якій надрізано пелюстки, по черзі відігнуті в різні боки, а пружнодеформівний елемент виконано у вигляді трубки з поздовжнім прямолінійним розрізом,...

Номер патенту: 42399

Опубліковано: 15.10.2001

Автор: Мікульонок Ігор Олегович

МПК: B01D 3/18, B01D 53/14

Мітки: тарілки, пристрій, апарата, контактної, кріплення, колонного

Формула / Реферат:

Пристрій для кріплення контактної тарілки колонного апарата, що містить циліндричну обичайку з щонайменше одним кільцевим зиком з розташованим в його канавці упорним кільцем, яке встановлено з можливістю взаємодії з кільцевим уступом бокової стінки контактної тарілки, який відрізняєтъся тим, що бокова стінка контактної тарілки встановлена в обичайці із зазором, в якому над упорним кільцем розміщено ущільнювальний елемент з розташованою зверху...

Номер патенту: 1009

Опубліковано: 16.07.2001

Автор: Мікульонок Ігор Олегович

МПК: B01D 3/18, B01D 53/18

Мітки: тарілка, тепломасообмінного, контактна, апарата

Формула / Реферат:

1. Контактна тарілка тепломасообмінного апарата, що містить горизонтальну основу у вигляді сукупності закріплених на каркасі жолобів з утворенням між ними щілин, перекритих перевернутими жолобами, яка відрізняється тим, що жолоби основи й перевернуті жолоби, крім центрального, виконані у вигляді півторів, а центральний жолоб - у вигляді півсфери.2. Тарілка за п.1, яка відрізняється тим, що крайки кожного жолоба виконані...

Номер патенту: 14230

Опубліковано: 25.04.1997

Автори: Аністратенко Володимир Олексійович, Майстер Роман Юрійович, Заєць Юрій Олександрович, Таран Віталій Михайлович, Рибаков Руслан Андрійович

МПК: B01D 3/18

Мітки: апарат, масообмінний, колонний

Формула / Реферат:

Массообменный колонный аппарат, содержа­щий цилиндрический корпус, расположенные в нем одно над другим контактные устройства, каж­дое из которых содержит S-образные контактные элементы с передними поворотными стенками, имеющими Г-образную форму и состоящими из вертикальной части с направленными прорезями для выхода газа и горизонтальной части с окном для прохода газа, расположенным со стороны вра­щения поворотной стенки и верхними стенками,...
