Касета для розміщення садки плоскої кераміки

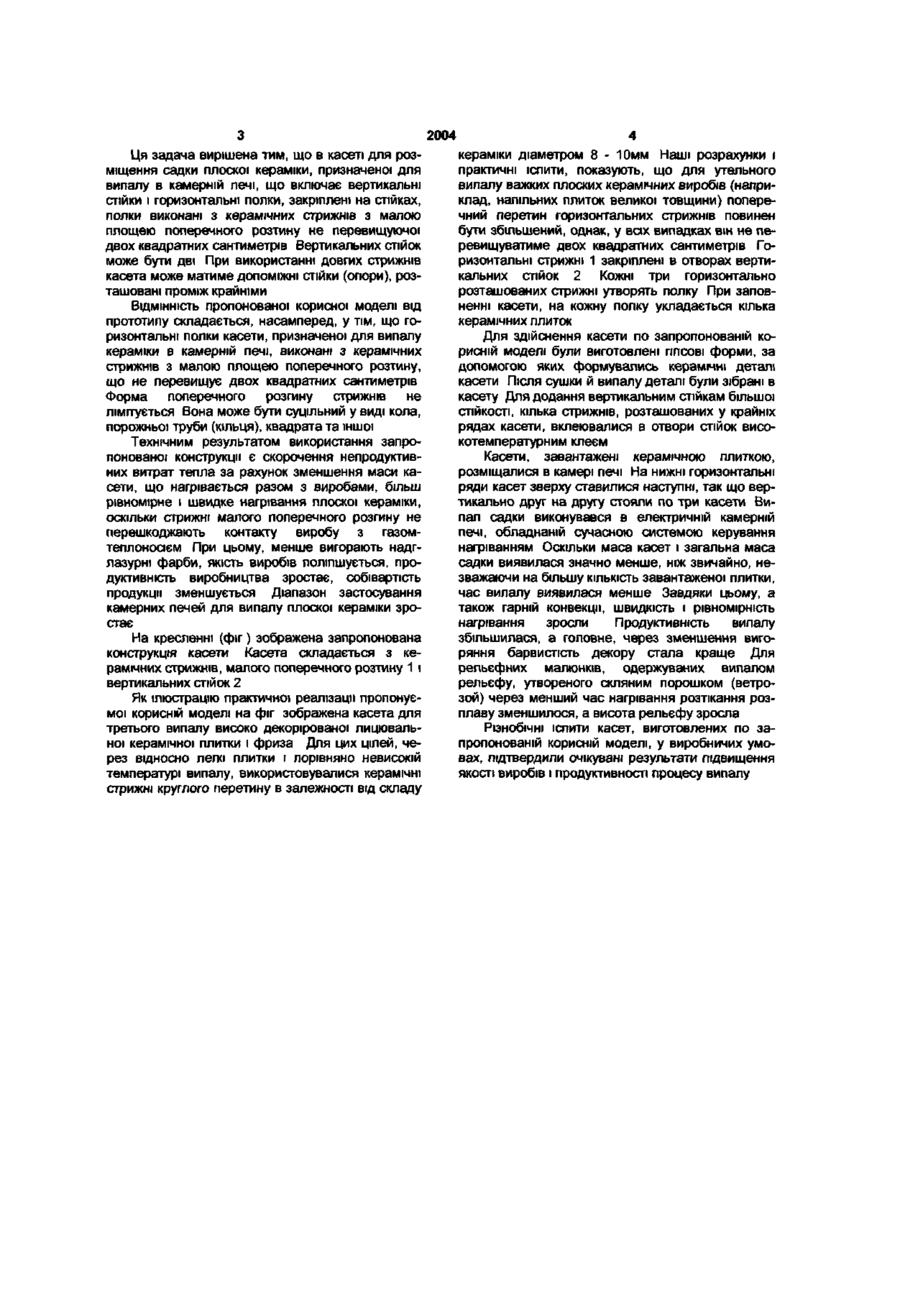

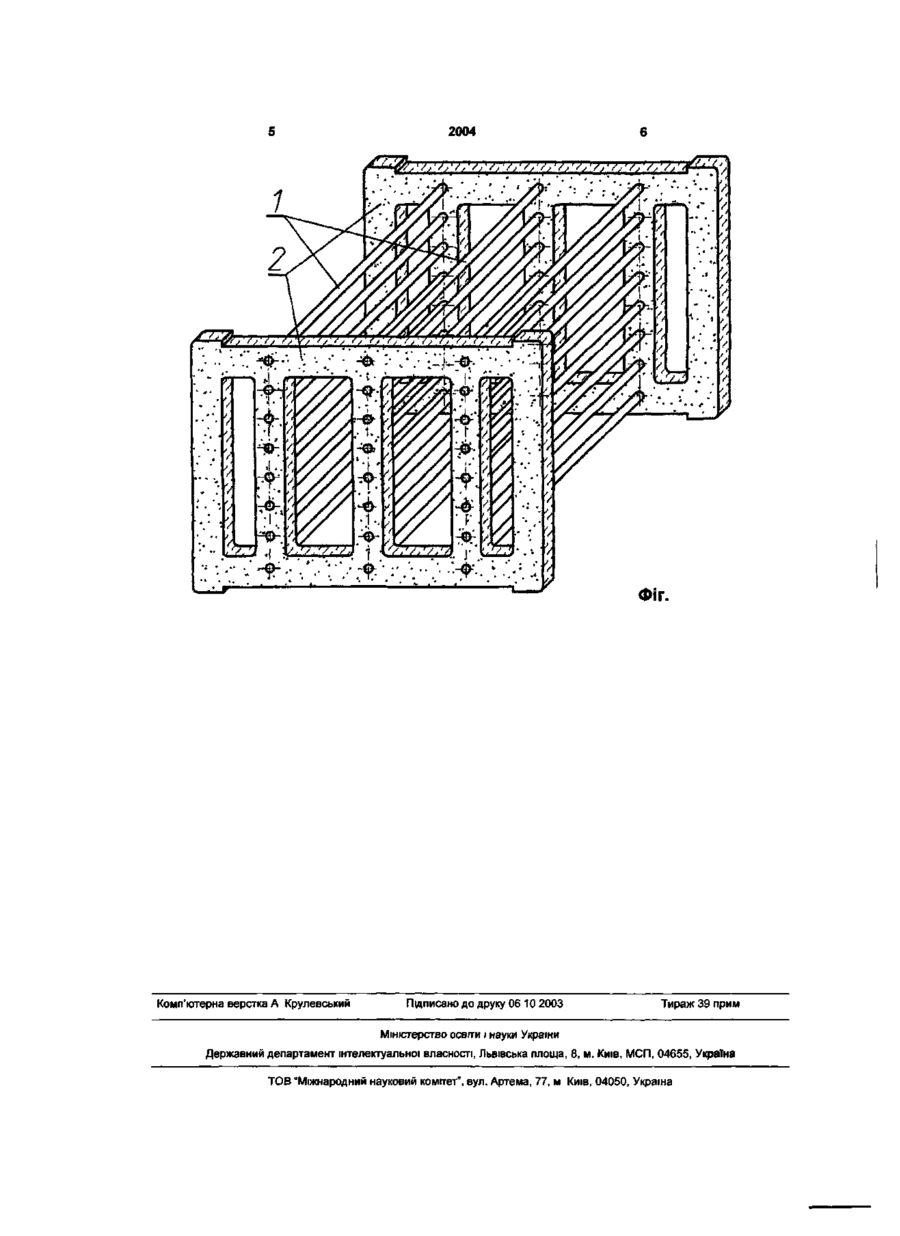

Касета для розміщення садки плоскої кераміки, що містить вертикальні стійки і горизонтальні полиці, закріплені на стійках, яка відрізняється тим, що полиці виконані з керамічних стрижнів з малою площею поперечного перерізу кожного стрижня, що не перевищує двох квадратних сантиметрів Корисна модель відноситься до області виробництва керамічних виробів, зокрема, керамічної плитки і процесу її випалу Для випалу керамічної плитки на сучасних великих підприємствах використовують прохідні тунельні печі У цих печах керамічна плитка від входу в піч до її виходу просувається за допомогою обертових роликів рольганга Многозонна піч дозволяє отримати потрібним закон нагрівання й охолодження плитки в часі, забезпечуючи високу якість кераміки [А И Августник Кераміка, Ленінград, «Стройиздат», 1975, 592с] Така технологія випалу застосовна тільки для високопродуктивних агрегатів Через велику площу, займаної печами, високої вартості устаткування і великих годинних витрат при малих обсягах виробництва вона стає не рентабельним Разом з тим, є ряд плиткових виробництв із відносно малими обсягами продукції Це в першу чергу виробництво виробів «третього випалу» - високохудожньої об'ємно-декорірованої облицювальної плитки і фриза Для випалу невеликих кількостей керамічних виробів застосовують камерні печі різних конструкцій У цих печах, що мають значно менші розміри і вартість, дуже істотним є раціональне розміщення випалюємої продукції (садки) Треба розмістити садку так, щоб максимально використовувати обсяг камери печі, рівномірно розподілити вироби в обсязі камери по масі, а також забезпечити вільну циркуляцію газів конвекцію повітря в електричній чи продуктів згоряння - у полум'яної печі, що забезпечує рівномірність нагрівання садки Розміщення садки плоских керамічних виробів у камерних печах досягається за допомогою до поміжних пристосувань - касет (етажерок) ВІДОМІ конструкції касет для розміщення садки плоскої кераміки для випалу в камерній печі, включають вертикальні стійки і горизонтальні полки, закріплені на стійках, причому полки являють собою набір пластин (плиток) вогнетривкого матеріалу [А И Миклашевский, Технология художественной керамики Издательство литературы по строительству, Ленинград, 1971, 302с] Така конструкція забезпечує рівномірне розміщення садки по обсязі камери нагрівання, однак полки у виді суцільних вогнетривких плит поглинають велику КІЛЬКІСТЬ тепла й утруднюють конвекцію газів, що є теплоносіями Поглинання великої КІЛЬКОСТІ тепла знижує коефіцієнт корисної дії печі і подовжує час випалу При цьому, багато надглазурних фарб дуже не стійки й істотно вигорають Через це виробництво деяких видів високо декорованої лицювальної керамічної плитки і фриза стає недоцільним Погіршення конвекції, контакт газутеплоносія тільки з однієї зі сторін виробу приводить до нерівномірності нагрівання і зв'язаному з цим коробленню й іншим дефектам, що приводять до зниження якості продукції Зазначені недоліки істотно обмежують застосування камерних печей для випалу плоскої кераміки, зокрема, керамічної плитки Задачею корисної моделі є створення касети для розміщення садки плоскої кераміки, призначеної для випалу в камерній печі, є поліпшення якості випалу плоских керамічних виробів, скорочення часу нагрівання, а також підвищення економічних показників процесу випалу за рахунок зменшення втрат тепла, що в остаточному підсумку дозволить розширити область застосування камерних печей О О CM 2004 Ця задача вирішена тим, що в касеті для розміщення садки плоскої кераміки, призначеної для випалу в камерній печі, що включає вертикальні стійки і горизонтальні полки, закріплені на стійках, полки виконані з керамічних стрижнів з малою площею поперечного розтину не перевищуючої двох квадратних сантиметрів Вертикальних стійок може бути дві При використанні довгих стрижнів касета може матиме ДОПОМІЖНІ СТІЙКИ (опори), розташовані проміж крайніми ВІДМІННІСТЬ пропонованої корисної моделі від прототипу складається, насамперед, у тім, що горизонтальні полки касети, призначеної для випалу кераміки в камерній печі, виконані з керамічних стрижнів з малою площею поперечного розтину, що не перевищує двох квадратних сантиметрів Форма поперечного розгину стрижнів не лімітується Вона може бути суцільний у виді кола, порожньої труби (кільця), квадрата та іншої Технічним результатом використання запропонованої конструкції є скорочення непродуктивних витрат тепла за рахунок зменшення маси касети, що нагрівається разом з виробами, більш рівномірне і швидке нагрівання плоскої кераміки, оскільки стрижні малого поперечного розгину не перешкоджають контакту виробу з газомтеплоносієм При цьому, менше вигорають надглазурні фарби, якість виробів поліпшується, продуктивність виробництва зростає, собівартість продукції зменшується Діапазон застосування камерних печей для випалу плоскої кераміки зростає На кресленні (фіг) зображена запропонована конструкція касети Касета складається з керамічних стрижнів, малого поперечного розтину 1 і вертикальних стійок 2 Як ілюстрацію практичної реалізації пропонуємої корисній моделі на фіг зображена касета для третього випалу високо декорірованої лицювальної керамічної плитки і фриза Для цих цілей, через відносно легкі плитки і порівняно невисокій температурі випалу, використовувалися керамічні стрижні круглого перетину в залежності від складу кераміки діаметром 8 - 10мм Наші розрахунки і практичні іспити, показують, що для утельного випалу важких плоских керамічних виробів (наприклад, напільних плиток великої товщини) поперечний перетин горизонтальних стрижнів повинен бути збільшений, однак, у всіх випадках він не перевищуватиме двох квадратних сантиметрів Горизонтальні стрижні 1 закріплені в отворах вертикальних стійок 2 Кожні три горизонтально розташованих стрижні утворять полку При заповненні касети, на кожну полку укладається кілька керамічних плиток Для здійснення касети по запропонованій корисній моделі були виготовлені ГІПСОВІ форми, за допомогою яких формувались керамічні деталі касети Після сушки й випалу деталі були зібрані в касету Для додання вертикальним стійкам більшої СТІЙКОСТІ, кілька стрижнів, розташованих у крайніх рядах касети, вклеювалися в отвори стійок високотемпературним клеєм Касети, завантажені керамічною плиткою, розміщалися в камері печі На нижні горизонтальні ряди касет зверху ставилися наступні, так що вертикально друг на другу стояли по три касети Випал садки виконувався в електричній камерній печі, обладнаній сучасною системою керування нагріванням Оскільки маса касет і загальна маса садки виявилася значно менше, ніж звичайно, незважаючи на більшу КІЛЬКІСТЬ завантаженої плитки, час випалу виявилася менше Завдяки цьому, а також гарній конвекції, швидкість і рівномірність нагрівання зросли Продуктивність випалу збільшилася, а головне, через зменшення вигоряння барвистість декору стала краще Для рельєфних малюнків, одержуваних випалом рельєфу, утвореного скляним порошком (ветрозой) через менший час нагрівання розтікання розплаву зменшилося, а висота рельєфу зросла Різнобічні іспити касет, виготовлених по запропонованій корисній моделі, у виробничих умовах, підтвердили очікувані результати підвищення якості виробів і продуктивності процесу випалу 2004 Фіг. Комп'ютерна верстка А Крулевський Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м Київ, 04050, Україна
