Контактна тарілка тепломасообмінного апарата

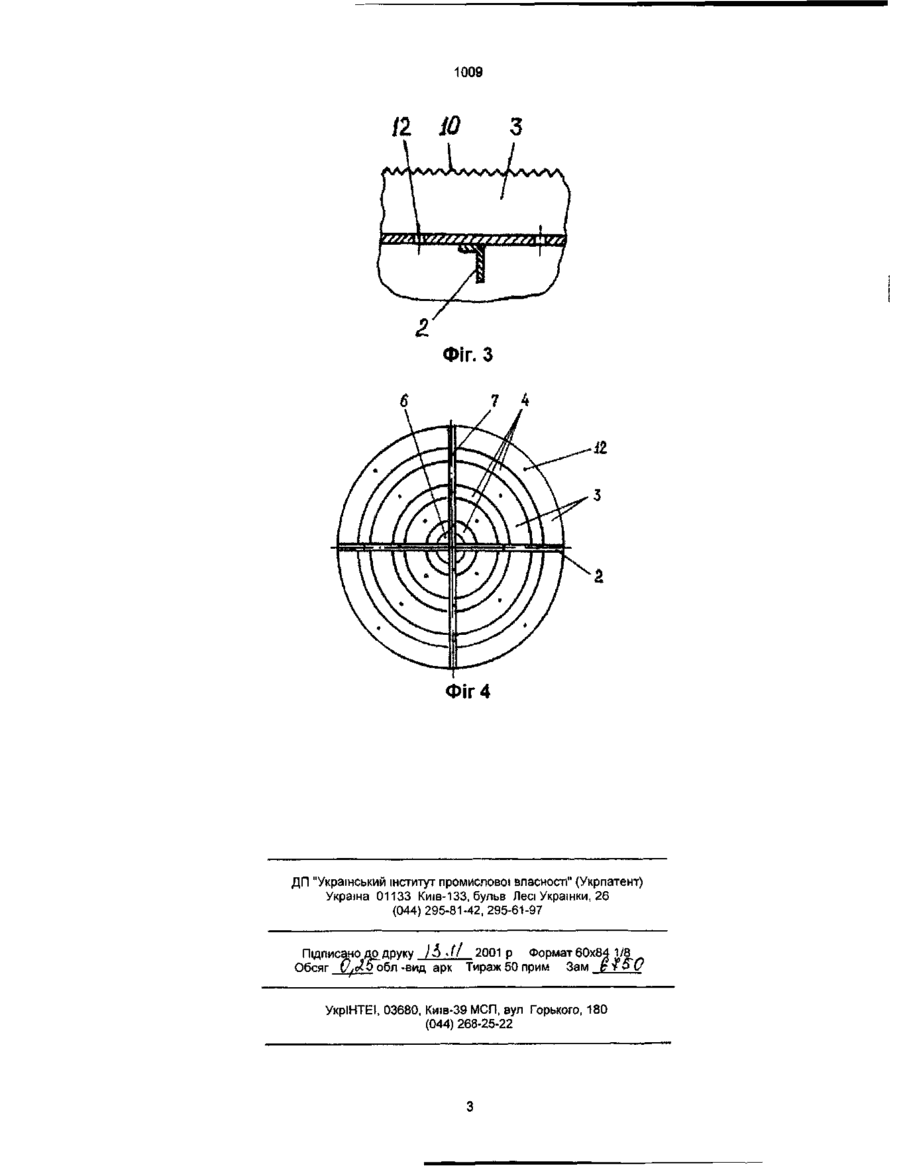

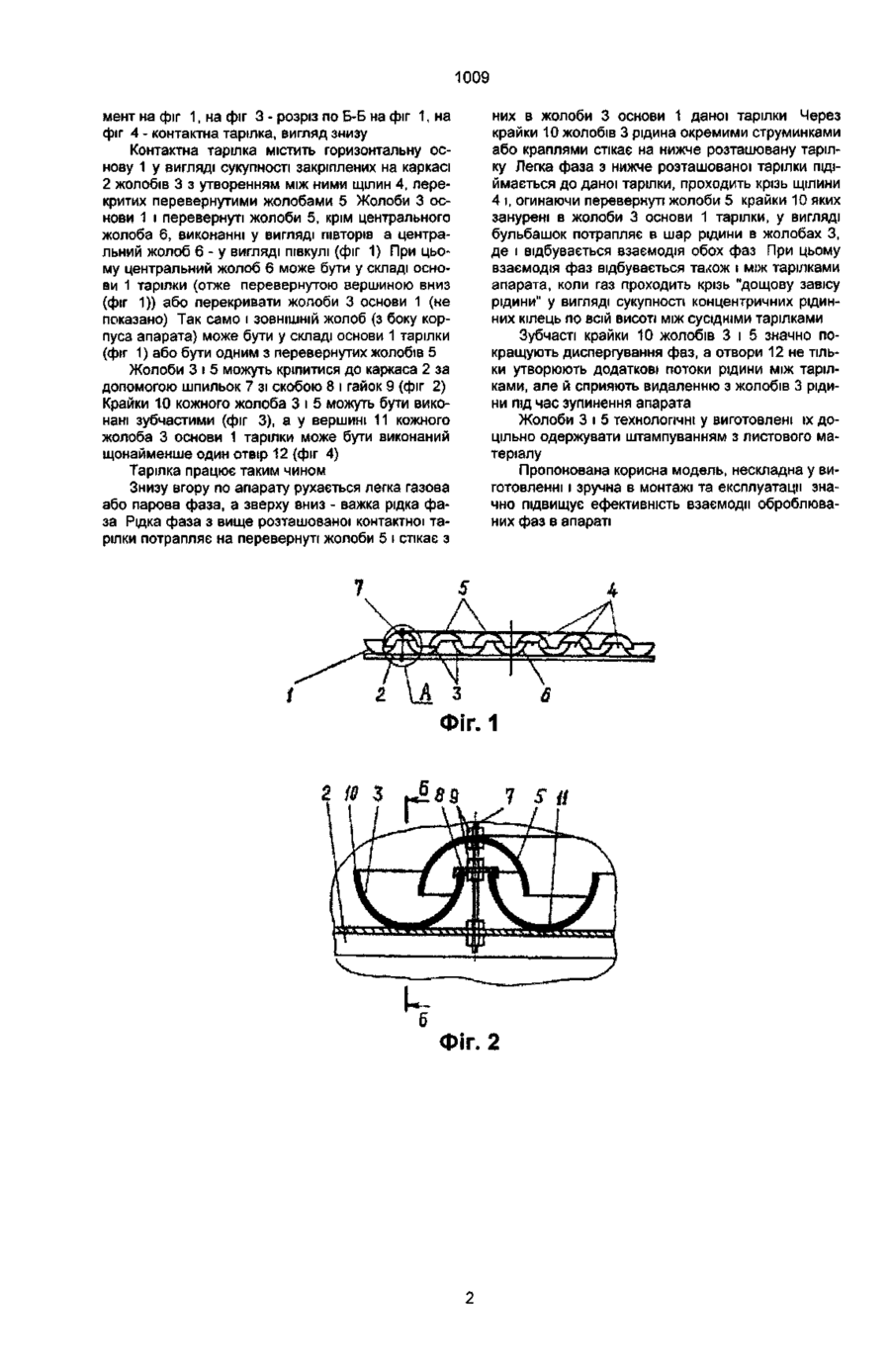

1. Контактна тарілка тепломасообмінного апарата, що містить горизонтальну основу у вигляді сукупності закріплених на каркасі жолобів з утво Корисна модель належить до технологічного обладнання для проведення тепломасообмінних процесів (ректифікації, абсорбції тощо) і може бути використана в ХІМІЧНІЙ, нафтохімічній, нафтопереробній, харчовій та інших галузях промисловості. Найбільш близьким до запропонованої корисної моделі є контактна тарілка тепломасообмінного апарата, що містить горизонтальну основу у вигляді сукупності закріплених на каркасі жолобів з утворенням між ними щілин, перекритих перевернутими жолобами, причому жолоби основи й перевернуті жолоби виконані поздовжніми, а перевернуті жолоби розташовані в шаховому порядку (а с СРСР № 1269799, МПК4 В 01 D 3/22, заявл 28.01.1985, опубл. 15.11.1986). На відміну від аналога, що розглянуто, ця тарілка забезпечує вихід газового потоку з обох боків кожного жолоба, що значно підвищує питому поверхню оброблюваних фаз на тарілці, проте зміщення перевернутих жолобів один відносно одного утворює сукупність каналів з торців цих жолобів, крізь які частина газу або пари може переходити з тарілки на тарілку без їх взаємодії з рідиною в жолобах основи. Це значно зменшує ефективність контактної тарілки й тепломасообмінного процесу. Крім того, прямолінійні жолоби не можуть забезпечувати рівномірне зрошення нижчерозташованих тарілок рідиною, що також зменшує ефективність процесу. В основу запропонованої корисної моделі покладено задачу вдосконалити контактну тарілку тепломасообмінного апарата, в якій нове виконання жолобів, що утворюють тарілку, забезпечило б гарантовану взаємодію оброблюваних фаз без 'їх взаємного проскоку, а також рівномірне зрошення ренням між ними щілин, перекритих перевернутими жолобами, яка відрізняється тим, що жолоби основи й перевернуті жолоби, крім центрального, виконані у вигляді півторт, а центральний жолоб у вигляді півсфери 2 Тарілка за п 1, яка відрізняється тим, що крайки кожного жолоба виконані зубчастими 3. Тарілка за п.1 або 2, яка відрізняється тим, що у вершині кожного жолоба основи виконано щонайменше один отвір. рідини по висоті апарата, що значно підвищило б ефективність тепломасообмінного процесу. Поставлена задача вирішується тим, що в контактній тарілці тепломасообмінного апарата, що містить горизонтальну основу у вигляді сукупності закріплених на каркасі жолобів з утворенням між ними щілин, перекритих перевернутими жолобами, згідно з пропонованою корисною моделлю, новим є те, що жолоби основи й перевернуті жолоби, крім центрального, виконані у вигляді півторів, а центральний жолоб - у вигляді півсфери. У найприйнятніших прикладах виконання контактної тарілки крайки кожного жолоба виконані зубчастими, а у вершині кожного жолоба основи виконано щонайменше один отвір Виконання контактної' тарілки з зазначеними відмітними ознаками гарантовано виключає можливість "проскакування" газу або пари крізь тарілку без їх взаємодії з рідиною Це забезпечується, в першу чергу, завдяки відсутності відкритих торців у кожного жолоба (з боку стінки корпуса тепломасообмінного апарата), значно спрощує ущільнення тарілки в цьому корпусі, що також підвищує ефективність взаємодії оброблюваних фаз. Виконання крайок жолобів зубчастими покращує розподілення й диспергування оброблюваних фаз, а наявність у вершині кожного жолоба основи щонайменше одного отвору забезпечує додатковий потік рідини з тарілки (а отже, і підвищує питому поверхню фаз в апараті), а також забезпечує злиття рідини з тарілки під час зупинення апарата на ремонт. Суть корисної моделі пояснюється кресленнями, на яких зображено, на фіг. 1 - поздовжній розріз контактної тарілки, на фіг. 2 - виносний еле 1009 мент на фіг 1, на фіг 3 - розріз по Б-Б на фіг 1, на фіг 4 - контактна тарілка, вигляд знизу Контактна тарілка містить горизонтальну основу 1 у вигляді сукупності закріплених на каркасі 2 жолобів 3 з утворенням між ними щілин 4, перекритих перевернутими жолобами 5 Жолоби 3 основи 1 і перевернуті жолоби 5, крім центрального жолоба 6, виконанні у вигляді півторів а центральний жолоб 6 - у вигляді півкулі (фіг 1) При цьому центральний жолоб 6 може бути у складі основи 1 тарілки (отже перевернутою вершиною вниз (фіг 1)) або перекривати жолоби 3 основи 1 (не показано) Так само і ЗОВНІШНІЙ жолоб (з боку корпуса апарата) може бути у складі основи 1 тарілки (фіг 1) або бути одним з перевернутих жолобів 5 Жолоби 3 і 5 можуть кріпитися до каркаса 2 за допомогою шпильок 7 зі скобою 8 і гайок 9 (фіг 2) Крайки 10 кожного жолоба 3 і 5 можуть бути виконані зубчастими (фіг 3), а у вершині 11 кожного жолоба 3 основи 1 тарілки може бути виконаний щонайменше один отвір 12 (фіг 4) Тарілка працює таким чином Знизу вгору по апарату рухається легка газова або парова фаза, а зверху вниз - важка рідка фаза Рідка фаза з вище розташованої контактної тарілки потрапляє на перевернуті жолоби 5 і стікає з них в жолоби 3 основи 1 даної тарілки Через крайки 10 жолобів 3 рідина окремими струминками або краплями стікає на нижче розташовану тарілку Легка фаза з нижче розташованої тарілки підіймається до даної тарілки, проходить крізь щілини 4 і, огинаючи перевернуті жолоби 5 крайки 10 яких занурені в жолоби 3 основи 1 тарілки, у вигляді бульбашок потрапляє в шар рідини в жолобах З, де і відбувається взаємодія обох фаз При цьому взаємодія фаз відбувається та.
