Аспіраційна установка для пересувного устаткування

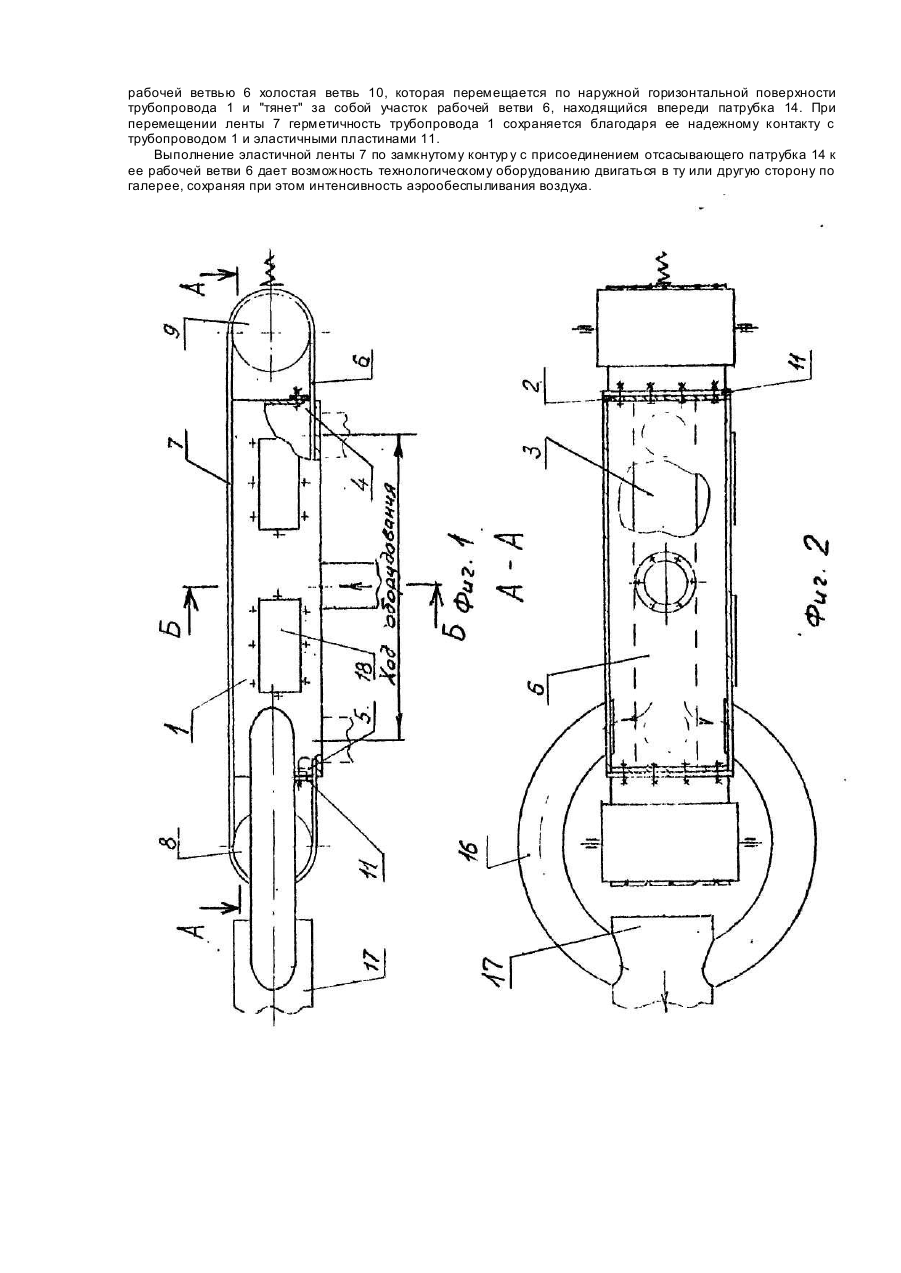

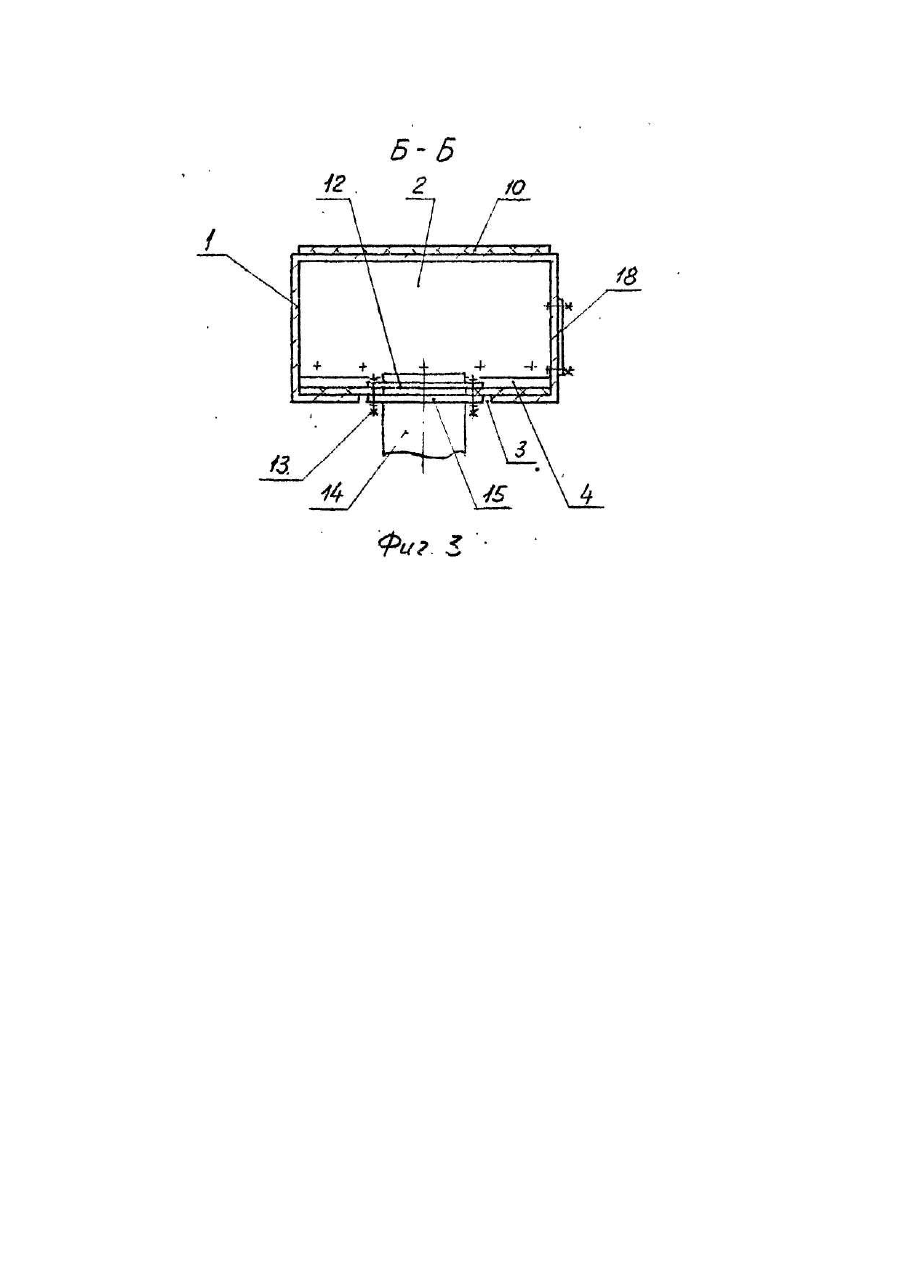

Изобретение относится к аэрообеспыливанию воздуха и может быть использовано в любой отрасли промышленности при подаче сыпучих материалов перемещающимся оборудованием, например, передвижным ленточным конвейером, на склад или в транспортное средство. Наиболее близкой по технической сущности к изобретению является аспирационная установка для перемещающи хся машин [1], включающая трубопровод, выполненный с продольной щелью, на концах которой закреплены 2 полосы эластичной герметизирующей ленты и отсасывающий патрубок, один конец которого установлен через продольную щель в тр убопроводе с возможностью осевого перемещения и контактирующий с лентой по торцам полос. Недостатком этой установки является ненадежность работы из-за выхода пыли и подсоса воздуха через увеличенные и не перекрывающиеся щели возле патрубка, возникающие по причине невозможности полос эластичной ленты полностью охватить патрубок по наружному диаметру или периметру, а также из-за повышенного износа торцов лент в результате скольжения по ним отсасывающего патрубка. Задача изобретения заключается в том, чтобы обеспечить чистоту воздуха в зоне перемещающегося "пылящего" или "дымящего" оборудования путем улучшения герметичности аспирационной установки, т.е. устранения подсоса воздуха и возможности выхода пыли из аспирационной установки, а также увеличить долговечность ленты. Это достигается тем, что аспирационная установка для перемещающегося оборудования, содержащая трубопровод прямоугольного сечения, выполненный с нижней продольной щелью, закрытой эластичной герметизирующей лентой, и отсасывающий патрубок, один конец которого установлен через продольную щель в трубопроводе с возможностью осевого перемещения, включает тр убопровод, закрытый с торцов заглушками с нижними щелями, параллельными основанию трубопровода, и на его боковой поверхности выполнены смотровые закрывающиеся окна, при этом продольная щель закрыта с возможностью перемещения вдоль щели герметизирующей замкнутой эластичной лентой, проходящей внутри тр убопровода через торцевые щели и огибающей верхнюю наружную поверхность тр убопровода и отводной и натяжной барабаны, расположенные по продольной оси с внешних торцов трубопровода, а торцевые щелиэластичными герметизирующими пластинами, взаимодействующими с лентой, причем, на боковой поверхности трубопровода выполнены изогнутые отводы, огибающие отводной барабан, а всасывающий патрубок жестко соединен с перемещающимся оборудованием и рабочей ветвью ленты. Благодаря наличию связанной через отсасывающий патрубок с оборудованием бесконечной эластичной ленты, плотно прилегающей к продольной щели трубопровода и имеющей возможность перемещения вдоль щели по ходу движения оборудования, ликвидируется при работе выброс газа или пыли с аспирационной установки, а также посторонний подсос воздуха в установку, т.е. повышается герметичность аспирационной установки, что способствует надежному аэрообеспыливанию и чистоте воздуха в зонах работы "дымящего" или "пылящего" оборудования. Увеличивается также долговечность ленты из-за ликвидации трения скольжения торцов ленты об отсасывающий патрубок. Изобретение поясняется чертежами, где на фиг. 1 изображена аспирационная установка для перемещающегося оборудования, общий вид; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1. Аспирационная установка для перемещающегося оборудования состоит из трубопровода 1, располагающегося над оборудованием и выполненным в виде прямоугольного параллелепипеда, закрытого с торцов заглушками 2 с нижними продольной 3 и двумя торцевыми 4 и 5 щелями, параллельными основанию трубопровода. Продольная щель 3 закрыта сверху с возможностью перемещения вдоль щели герметизирующей рабочей ветвью 6 замкнутой эластичной ленты 7, проходящей внутри тр убопровода 1 и огибающей отводной 8 и натяжной 9 барабаны. Барабаны 8 и 9 расположены по продольной оси трубопровода 1 с внешней стороны его торцов. Диаметры барабанов 8 и 9 и высота трубопровода 1 подобраны таким образом, чтобы после натяжения ленты 7 ее рабочая ветвь 6 плотно прилегала к продольной щели 3, а, следовательно, и к нижней внутренней поверхности трубопровода 1, что улучшает его герметичность, а холостая ветвь 10 ленты 7 опиралась на верхнюю наружную поверхность тр убопровода 1, служащую для нее опорой. Щели 4 и 5, выполненные в торцевых стенках тр убопровода 1, через которые входит и выходит рабочая ветвь 6 ленты 7, закрыты эластичными пластинами 11, прикрепленными к торцевым стенкам трубопровода 1. Эластичные пластины 11 плотно прилегают к рабочей ветви 6 ленты 7, что способствует герметичности трубопровода 1. В центре рабочей ветви 6 ленты 7 на одинаковом расстоянии от торцов трубопровода 1 выполнено отверстие для прохода и закрепления на ленте 7 с помощью фланца 12 и болтов 13 отсасывающего патрубка 14 с фланцем 15, жестко соединенного с перемещающимся оборудованием (например, с кожухом приводного барабана передвижного ленточного конвейера). Расстояние от торца трубопровода 1 до патрубка 14 в этом случае составляет половину рабочего хода оборудования. На боковых поверхностях трубопровода 1 в его торцевой части прикреплены два патрубка 16, огибающие отводной барабан 8 и соединенные с магистральным трубопроводом 17, смонтированным в галерее и соединенным для удаления пыли со всасывающим вентилятором и фильтром (не показаны). На трубопроводе 1 смонтированы герметически закрывающиеся смотровые окна 18, через которые можно периодически почистить внутреннюю поверхность трубопровода 1 и рабочей ветви 6 ленты 7 от налета пыли. Аспирационная установка работает следующим образом. При транспортировке технологическим оборудованием насыпного сыпучего материала пыль, образуемая в узле перегрузки (или отработанные газы от оборудования), по отсасывающему патрубку 14 попадает в трубопровод 1, затем через патрубки 16 в магистральный трубопровод 17 и удаляется по нему. При этом эластичная лента 7 и эластичные пластины 11 надежно герметизируют трубопровод 1 по всей длине за счет их плотного прилегания соответственно к продольной щели и к ленте. При перемещении технологического оборудования отсасывающий патрубок 14 через фланцы 12 и 13 "тянет" за собой рабочую ветвь 6 замкнутой эластичной ленты 7, которая перемещается по внутренней горизонтальной поверхности трубопровода 1. При этом вращаются отводной 8 и натяжной 9 барабаны и движется в обратном направлении по сравнению с рабочей ветвью 6 холостая ветвь 10, которая перемещается по наружной горизонтальной поверхности трубопровода 1 и "тянет" за собой участок рабочей ветви 6, находящийся впереди патрубка 14. При перемещении ленты 7 герметичность трубопровода 1 сохраняется благодаря ее надежному контакту с трубопроводом 1 и эластичными пластинами 11. Выполнение эластичной ленты 7 по замкнутому контур у с присоединением отсасывающего патрубка 14 к ее рабочей ветви 6 дает возможность технологическому оборудованию двигаться в ту или другую сторону по галерее, сохраняя при этом интенсивность аэрообеспыливания воздуха.
