Пальник для спалювання пилоподібного палива

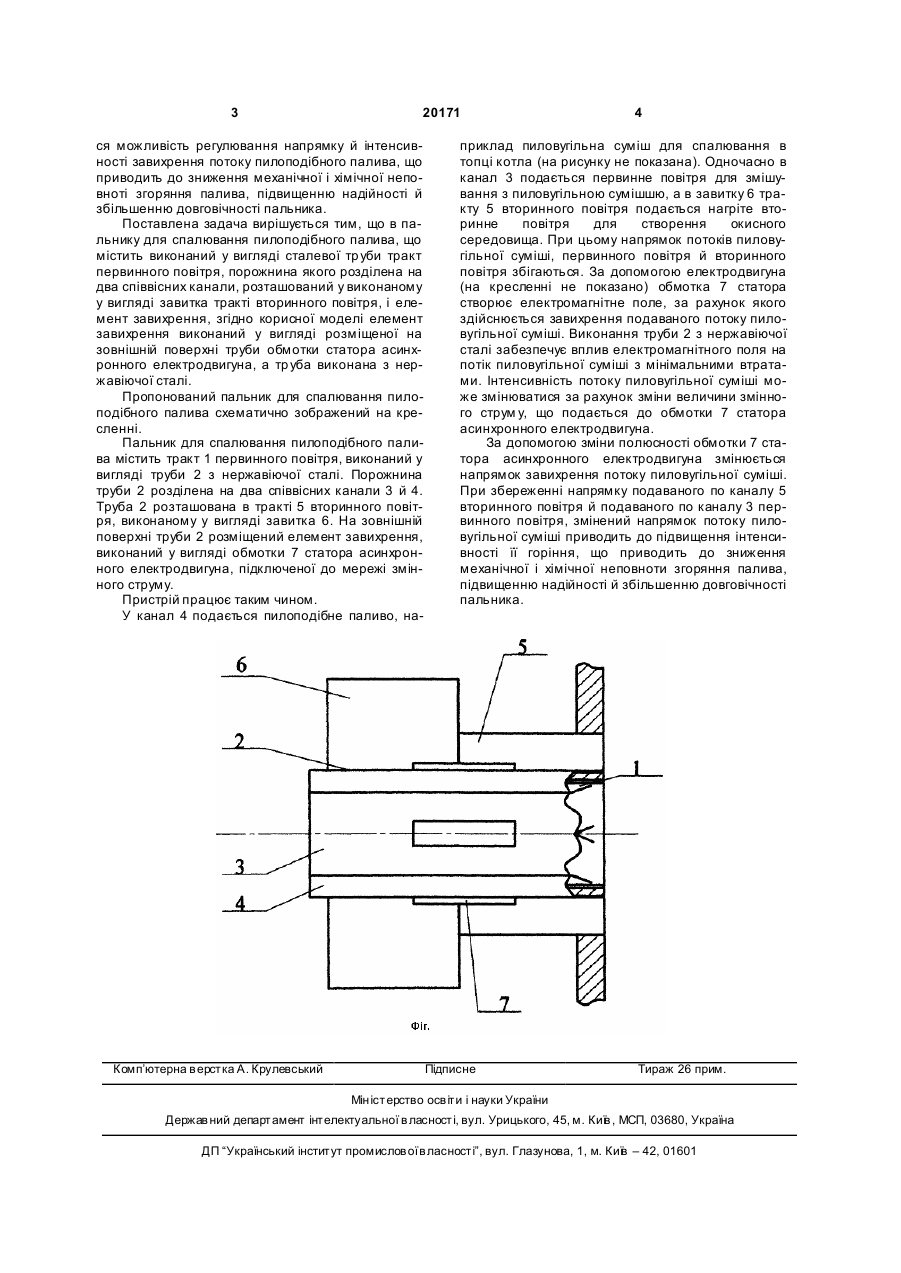

Пальник для спалювання пилоподібного па 3 20171 ся можливість регулювання напрямку й інтенсивності завихрення потоку пилоподібного палива, що приводить до зниження механічної і хімічної неповноті згоряння палива, підвищенню надійності й збільшенню довговічності пальника. Поставлена задача вирішується тим, що в пальнику для спалювання пилоподібного палива, що містить виконаний у вигляді сталевої тр уби тракт первинного повітря, порожнина якого розділена на два співвісних канали, розташований у виконаному у вигляді завитка тракті вторинного повітря, і елемент завихрення, згідно корисної моделі елемент завихрення виконаний у вигляді розміщеної на зовнішній поверхні труби обмотки статора асинхронного електродвигуна, а тр уба виконана з нержавіючої сталі. Пропонований пальник для спалювання пилоподібного палива схематично зображений на кресленні. Пальник для спалювання пилоподібного палива містить тракт 1 первинного повітря, виконаний у вигляді труби 2 з нержавіючої сталі. Порожнина труби 2 розділена на два співвісних канали 3 й 4. Труба 2 розташована в тракті 5 вторинного повітря, виконаному у вигляді завитка 6. На зовнішній поверхні труби 2 розміщений елемент завихрення, виконаний у вигляді обмотки 7 статора асинхронного електродвигуна, підключеної до мережі змінного струму. Пристрій працює таким чином. У канал 4 подається пилоподібне паливо, на Комп’ютерна в ерстка А. Крулевський 4 приклад пиловугільна суміш для спалювання в топці котла (на рисунку не показана). Одночасно в канал 3 подається первинне повітря для змішування з пиловугільною сумішшю, а в завитку 6 тракту 5 вторинного повітря подається нагріте вторинне повітря для створення окисного середовища. При цьому напрямок потоків пиловугільної суміші, первинного повітря й вторинного повітря збігаються. За допомогою електродвигуна (на кресленні не показано) обмотка 7 статора створює електромагнітне поле, за рахунок якого здійснюється завихрення подаваного потоку пиловугільної суміші. Виконання труби 2 з нержавіючої сталі забезпечує вплив електромагнітного поля на потік пиловугільної суміші з мінімальними втратами. Інтенсивність потоку пиловугільної суміші може змінюватися за рахунок зміни величини змінного струм у, що подається до обмотки 7 статора асинхронного електродвигуна. За допомогою зміни полюсності обмотки 7 статора асинхронного електродвигуна змінюється напрямок завихрення потоку пиловугільної суміші. При збереженні напрямку подаваного по каналу 5 вторинного повітря й подаваного по каналу 3 первинного повітря, змінений напрямок потоку пиловугільної суміші приводить до підвищення інтенсивності її горіння, що приводить до зниження механічної і хімічної неповноти згоряння палива, підвищенню надійності й збільшенню довговічності пальника. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
