Динамічний фільтр високих частот
Номер патенту: 20295
Опубліковано: 15.01.2007
Автори: Долгін Ігор Володимирович, Долгін Володимир Прохорович
Формула / Реферат
Динамічний фільтр високих частот з операторною дробово-раціональною передавальною функцією
де W(s) - операторна дробово-раціональна передавальна функція, s - оператор Лапласа, n - порядок фільтра, f - нижня гранична частота, що містить компаратори, підсилювачі, суматори і елементи затримки, який відрізняється тим, що містить n послідовно сполучених динамічних модулів, що містять послідовно включені компаратор на вході динамічного модуля, підсилювач, суматор, елемент затримки, що охоплює суматор і сполучений з інверсним входом компаратора, утворюючи негативний зворотний зв'язок, і віднімач, який є виходом динамічного модуля, а вихід n-го динамічного модуля є виходом динамічного фільтра.
Текст

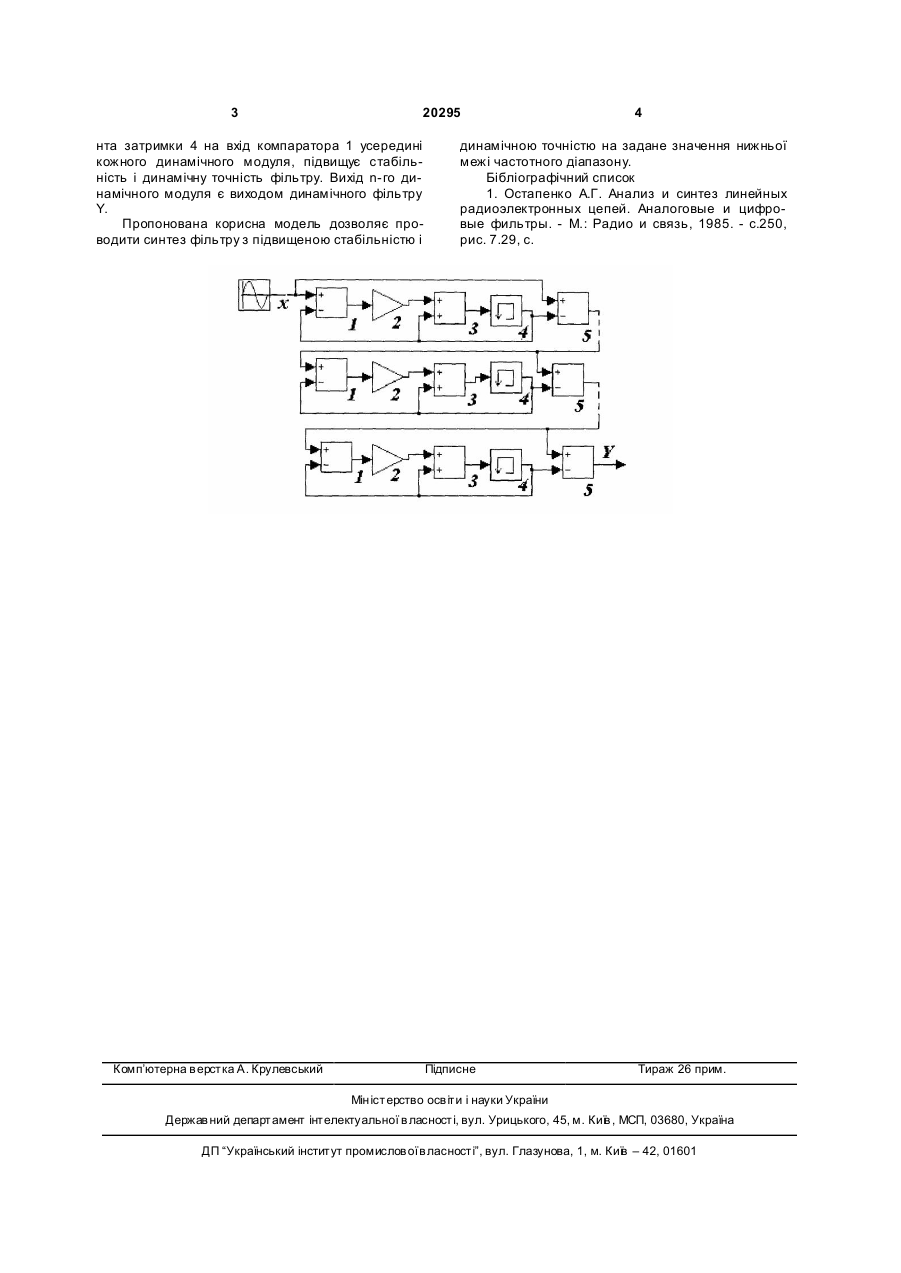

Динамічний фільтр високих частот з операторною дробово-раціональною передавальною функцією 2 (19) 1 3 20295 нта затримки 4 на вхід компаратора 1 усередині кожного динамічного модуля, підвищує стабільність і динамічну точність фільтру. Вихід n-го динамічного модуля є виходом динамічного фільтру Y. Пропонована корисна модель дозволяє проводити синтез фільтру з підвищеною стабільністю і Комп’ютерна в ерстка А. Крулевський 4 динамічною точністю на задане значення нижньої межі частотного діапазону. Бібліографічний список 1. Остапенко А.Г. Анализ и синтез линейных радиоэлектронных цепей. Аналоговые и цифровые фильтры. - М.: Радио и связь, 1985. - с.250, рис. 7.29, с. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDynamic high-pass filter
Автори англійськоюDolhin Volodymyr Prohorovych, Dolhin Ihor Volodymyovych
Назва патенту російськоюДинамический фильтр верхних частот
Автори російськоюДолгин Владимир Прохорович, Долгин Игорь Владимирович
МПК / Мітки
МПК: H03J 3/00
Мітки: динамічний, частот, високих, фільтр
