Пристрій для наплавлення під флюсом плавким електродом постійним струмом

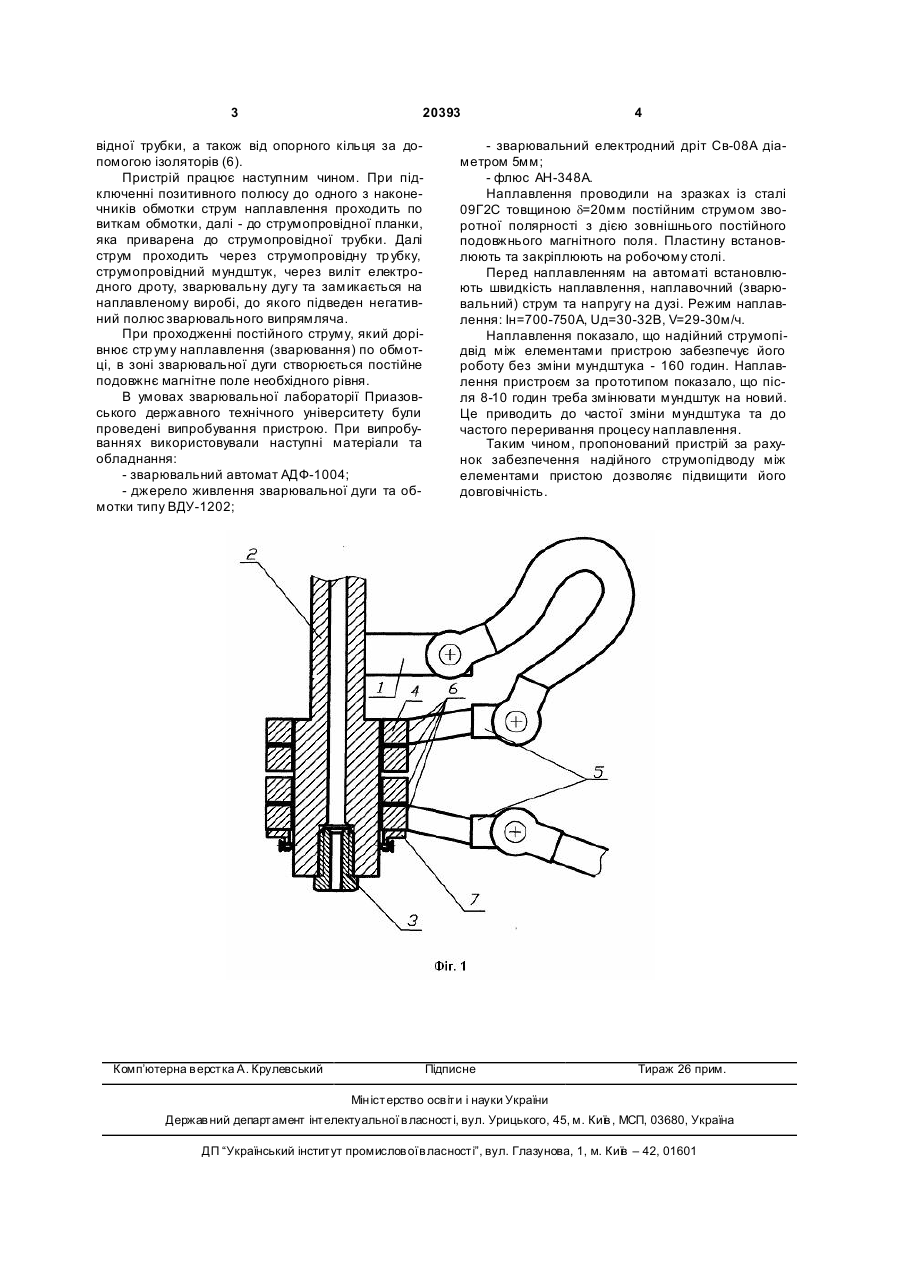

Пристрій для наплавлення під флюсом плавким електродом постійним струмом, що містить електромагніт, виконаний із струмопровідної трубки та обмотки, і мундштук, який відрізняється тим, що на струмопровідній трубці додатково встановлена струмопровідна планка, яка з'єднана з обмоткою. (19) (21) u200608781 (22) 07.08.2006 (24) 15.01.2007 (46) 15.01.2007, Бюл. № 1, 2007 р. (72) Розмишляєв Олександр Денисович, Делі Олександр Анатолійович, Міронова Марина Володимирівна (73) ПРИАЗОВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ 3 20393 відної трубки, а також від опорного кільця за допомогою ізоляторів (6). Пристрій працює наступним чином. При підключенні позитивного полюсу до одного з наконечників обмотки струм наплавлення проходить по виткам обмотки, далі - до струмопровідної планки, яка приварена до струмопровідної трубки. Далі струм проходить через струмопровідну тр убку, струмопровідний мундштук, через виліт електродного дроту, зварювальну дугу та замикається на наплавленому виробі, до якого підведен негативний полюс зварювального випрямляча. При проходженні постійного струму, який дорівнює стр уму наплавлення (зварювання) по обмотці, в зоні зварювальної дуги створюється постійне подовжнє магнітне поле необхідного рівня. В умовах зварювальної лабораторії Приазовського державного технічного університету були проведені випробування пристрою. При випробуваннях використовували наступні матеріали та обладнання: - зварювальний автомат АДФ-1004; - джерело живлення зварювальної дуги та обмотки типу ВДУ-1202; Комп’ютерна в ерстка А. Крулевський 4 - зварювальний електродний дріт Св-08А діаметром 5мм; - флюс АН-348А. Наплавлення проводили на зразках із сталі 09Г2С товщиною d=20мм постійним струмом зворотної полярності з дією зовнішнього постійного подовжнього магнітного поля. Пластину встановлюють та закріплюють на робочому столі. Перед наплавленням на автоматі встановлюють швидкість наплавлення, наплавочний (зварювальний) струм та напругу на дузі. Режим наплавлення: Ін=700-750А, Uд=30-32В, V=29-30м/ч. Наплавлення показало, що надійний струмопідвід між елементами пристрою забезпечує його роботу без зміни мундштука - 160 годин. Наплавлення пристроєм за прототипом показало, що після 8-10 годин треба змінювати мундштук на новий. Це приводить до частої зміни мундштука та до частого переривання процесу наплавлення. Таким чином, пропонований пристрій за рахунок забезпечення надійного струмопідводу між елементами пристою дозволяє підвищити його довговічність. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
