Спосіб припаювання прецизійних деталей з крихких неметалічних матеріалів
Номер патенту: 20426
Опубліковано: 15.01.2007
Автори: Венгер Євген Федорович, Маслов Володимир Петрович, Локшин Михайло Маркович
Формула / Реферат
Спосіб припаювання прецизійних деталей з крихких неметалічних матеріалів, що включає шліфування, полірування поверхонь деталей, знежирення, нанесення на ці поверхні вакуумних покриттів одного з металів з високою адгезією з IVA, VA, VIA груп періодичної таблиці Менделєєва та покриття з нікелю або міді і легкоплавкого металу або його сплаву, наступне контактування і притиснення поверхонь, що з'єднуються, розплавлення легкоплавких складових і охолодження, який відрізняється тим, що після нанесення покриття на деталі наносять через трафарет паяльну пасту.
Текст

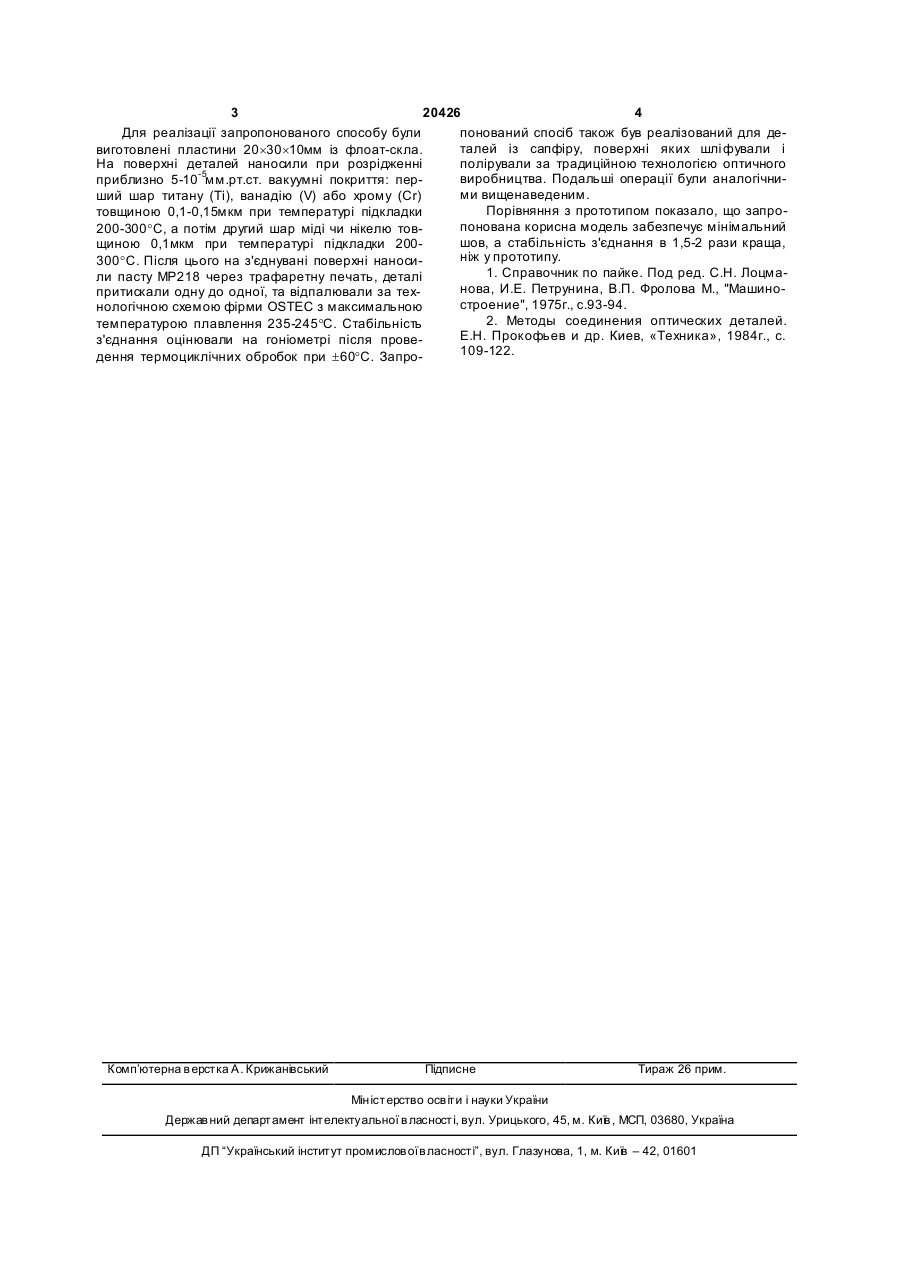

Спосіб припаювання прецизійних деталей з крихких неметалічних матеріалів, що включає шліфування, полірування поверхонь деталей, 3 20426 4 Для реалізації запропонованого способу були понований спосіб також був реалізований для деталей із сапфіру, поверхні яких шлі фували і виготовлені пластини 20´30´10мм із флоат-скла. На поверхні деталей наносили при розрідженні полірували за традиційною технологією оптичного виробництва. Подальші операції були аналогічниприблизно 5-10-5мм.рт.ст. вакуумні покриття: перми вищенаведеним. ший шар титану (Ті), ванадію (V) або хрому (Сr) Порівняння з прототипом показало, що запротовщиною 0,1-0,15мкм при температурі підкладки понована корисна модель забезпечує мінімальний 200-300°С, а потім другий шар міді чи нікелю товшов, а стабільність з'єднання в 1,5-2 рази краща, щиною 0,1мкм при температурі підкладки 200ніж у прототипу. 300°С. Після цього на з'єднувані поверхні наноси1. Справочник по пайке. Под ред. С.Н. Лоцмали пасту МР218 через трафаретну печать, деталі нова, И.Е. Петрунина, В.П. Фролова М., "Машинопритискали одну до одної, та відпалювали за техстроение", 1975г., с.93-94. нологічною схемою фірми OSTEC з максимальною 2. Методы соeдинения оптических деталей. температурою плавлення 235-245°С. Стабільність Е.Н. Прокофьев и др. Киев, «Техника», 1984г., с. з'єднання оцінювали на гоніометрі після прове109-122. дення термоциклічних обробок при ±60°С. Запро Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for soldering precision pieces from brittle nonmetallic materials
Автори англійськоюVenher Yevhen Fedorovych, Lokchyn Mykhailo Markovych, Maslov Volodymyr Petrovych, Maslov Volodymyr Реtrоvусh
Назва патенту російськоюСпособ припаивания прецизионных деталей из хрупких неметаллических материалов
Автори російськоюВенгер Евгений Федорович, Локшин Михаил Маркович, Маслов Владимир Петрович
МПК / Мітки
МПК: C03C 27/00, C04B 37/00
Мітки: припаювання, прецизійних, матеріалів, неметалічних, спосіб, деталей, крихких
Код посилання
<a href="https://ua.patents.su/2-20426-sposib-pripayuvannya-precizijjnikh-detalejj-z-krikhkikh-nemetalichnikh-materialiv.html" target="_blank" rel="follow" title="База патентів України">Спосіб припаювання прецизійних деталей з крихких неметалічних матеріалів</a>
Спосіб з’єднання прецизійних деталей із оптичних силікатних матеріалів
Номер патенту: 6796
Опубліковано: 16.05.2005
Автор: Маслов Володимир Петрович
МПК: C09J 1/00
Мітки: прецизійних, деталей, оптичних, силікатних, матеріалів, з'єднання, спосіб
Формула / Реферат:
Спосіб з'єднання прецизійних деталей із оптичних силікатних матеріалів глибоким оптичним контактом, що включає шліфування та полірування поверхонь, нанесення оксиду кремнію, стикування деталей, вичавлювання залишкового повітряного проміжку та термічну обробку, який відрізняється тим, що з'єднані деталі після проведення термічної обробки та охолодження до кімнатної температури додатково хімічно полірують у розчині, що складається з 40-50...
Спосіб неруйнівного контролю на основі ефекту кірліан неметалічних матеріалів та покриттів неметалічних матеріалів на металах
Номер патенту: 15604
Опубліковано: 17.07.2006
Автори: Мащенко Олександр Миколайович, Гулевська Галина Іванівна, Желтов Павло Миколайович, Руденко Сергій Іванович, Шелухін Володимир Васильович, Надха Олег Сергійович, Назаренко Олег Пантелеймонович, Чорний Зіновій Денисович
МПК: G01N 3/32, G01N 27/82, G03B 42/00
Мітки: неруйнівного, кірліан, основі, спосіб, неметалічних, ефекту, контролю, покриттів, металах, матеріалів
Формула / Реферат:
1. Спосіб неруйнівного контролю на основі ефекту Кірліан неметалічних матеріалів та покриттів неметалічних матеріалів на металах, що включає дію на виріб, який контролюється, високовольтним імпульсним електромагнітним полем, яке створюють шляхом подачі імпульсу від генератора на металеву частину виробу, накладання фотоносіїв на неметалічне покриття та реєстрацій на фотоносії зображення отримуваного газорозрядного процесу та візуалізації місць...
Спосіб відновлення прецизійних деталей боруванням
Номер патенту: 24531
Опубліковано: 21.07.1998
Автори: Канарчук Вадім Євгенович, Барилович Леонід Павлович, Ткачук Володимир Микитович, Вербовська Ніна Іванівна
МПК: C23C 8/00
Мітки: прецизійних, боруванням, деталей, відновлення, спосіб
Формула / Реферат:
Спосіб відновлення прецизійних деталей боруванням, який включає електролітичне, або хімічне нанесення на зношену поверхню присадочного матеріалу, який відрізняється тим, що збільшення розмірів деталі здійснюють електролітичним боруванням у безокислювальних боратних теплоносіях, в магнітному полі, при температурах 850 - 900°C і витримці, при цьому залежній від величини поновлюваного розміру.
Спосіб створення початкової тріщини у зразку для визначення тріщиностійкості крихких пружних матеріалів
Номер патенту: 8778
Опубліковано: 15.08.2005
Автори: Коломзаров Юрій Вікторович, Маслов Володимир Петрович, Родічєв Юрій Михайлович
Мітки: зразку, спосіб, створення, тріщини, тріщиностійкості, початкової, крихких, матеріалів, визначення, пружних
Формула / Реферат:
Спосіб створення початкової тріщини у зразку для визначення тріщиностійкості крихких пружних матеріалів, який включає полірування та з'єднання полірованих поверхонь двох окремих деталей з досліджуваного матеріалу, який відрізняється тим, що з'єднувані поверхні виконують паралельними одна до одної по всій площині поперечного перерізу, з'єднання проводять через нанесений на частину паралельних поверхонь з'єднуваних деталей тонкий шар...
Спосіб з’єднання деталей із силікатних матеріалів
Номер патенту: 7207
Опубліковано: 15.06.2005
Автори: Коломзаров Юрій Вікторович, Маслов Володимир Петрович, Циркунов Юрій Якимович
МПК: C09J 1/00
Мітки: матеріалів, спосіб, деталей, силікатних, з'єднання
Формула / Реферат:
Спосіб з'єднання деталей із силікатних матеріалів, який включає нанесення на з'єднувані поверхні шару клею на основі силікатного в'яжучого, його підсушування, стикування з'єднуваних поверхонь і нагрівання під механічним навантаженням, який відрізняється тим, що попередньо на поверхні наносять шар алюмінієвого покриття товщиною від 0,1 до 1 мкм, товщина шару силікатного в'яжучого складає від 1 до 1000 мкм, а з'єднання проводять при температурі...
Попередній патент: Пристрій для фільтрації
Наступний патент: Клейова композиція “сапфір”
Випадковий патент: Пристрій для перевірки формувачів сигналів з заданними значенями коефіціентів гармонік
