Багатоопераційний верстат
Номер патенту: 20437
Опубліковано: 15.01.2007
Автори: Стеценко Олексій Сергійович, Пестунов Володимир Михайлович, Кириченко Андрій Миколайович
Формула / Реферат
1. Багатоопераційний верстат, що містить передню бабку з приводом головного руху, супорт, оснащений механізмом повздовжньої та поперечної подачі, двигуни яких підімкнені до системи числового програмного керування, який відрізняється тим, що на напрямних станини установлений фрезерний модуль, оснащений поворотною фрезерною головкою.
2. Багатоопераційний верстат за п. 1, який відрізняється тим, що стіл, розташований на токарному супорті, має планшайбу з поворотним механізмом.
Текст

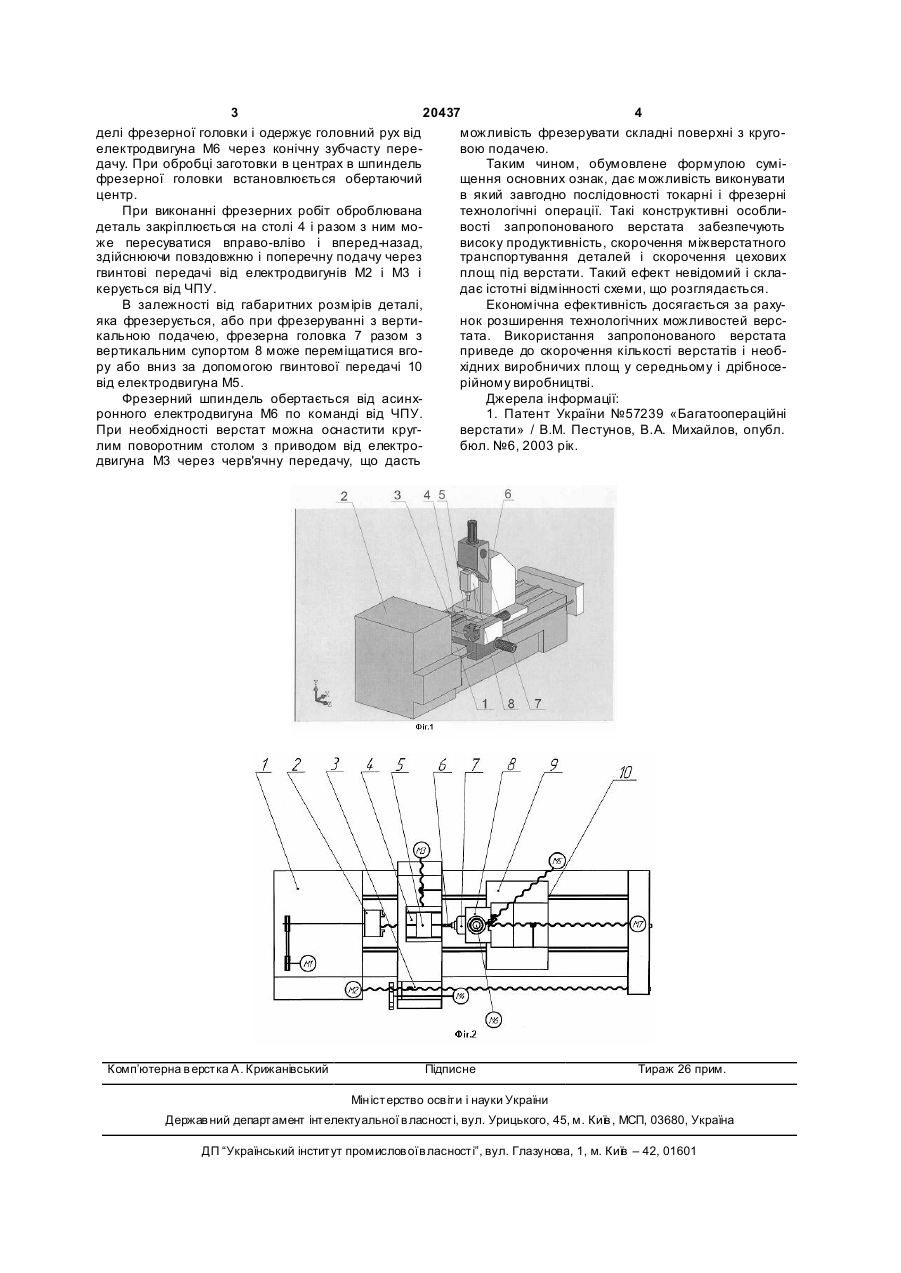

1. Багатоопераційний верстат, що містить передню бабку з приводом головного руху, супорт, 3 20437 4 делі фрезерної головки і одержує головний рух від можливість фрезерувати складні поверхні з кругоелектродвигуна М6 через конічну зубчасту перевою подачею. дачу. При обробці заготовки в центрах в шпиндель Таким чином, обумовлене формулою суміфрезерної головки встановлюється обертаючий щення основних ознак, дає можливість виконувати центр. в який завгодно послідовності токарні і фрезерні При виконанні фрезерних робіт оброблювана технологічні операції. Такі конструктивні особлидеталь закріплюється на столі 4 і разом з ним мовості запропонованого верстата забезпечують же пересуватися вправо-вліво і вперед-назад, високу продуктивність, скорочення міжверстатного здійснюючи повздовжню і поперечну подачу через транспортування деталей і скорочення цехових гвинтові передачі від електродвигунів М2 і М3 і площ під верстати. Такий ефект невідомий і склакерується від ЧПУ. дає істотні відмінності схеми, що розглядається. В залежності від габаритних розмірів деталі, Економічна ефективність досягається за рахуяка фрезерується, або при фрезеруванні з вертинок розширення технологічних можливостей верскальною подачею, фрезерна головка 7 разом з тата. Використання запропонованого верстата вертикальним супортом 8 може переміщатися вгоприведе до скорочення кількості верстатів і необру або вниз за допомогою гвинтової передачі 10 хідних виробничих площ у середньому і дрібносевід електродвигуна М5. рійному виробництві. Фрезерний шпиндель обертається від асинхДжерела інформації: ронного електродвигуна М6 по команді від ЧПУ. 1. Патент України №57239 «Багатоопераційні При необхідності верстат можна оснастити кругверстати» / В.М. Пестунов, В.А. Михайлов, опубл. лим поворотним столом з приводом від електробюл. №6, 2003 рік. двигуна М3 через черв'ячну передачу, що дасть Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMulticenter
Автори англійськоюPestunov Volodymyr Mykhailovych, Stetsenko Oleksii Serhiiovych, Kyrychenko Andrii Mykolaiovych
Назва патенту російськоюМногооперационный станок
Автори російськоюПестунов Владимир Михайлович, Стеценко Алексей Сергеевич, Кириченко Андрей Николаевич
МПК / Мітки
МПК: B23Q 3/157
Мітки: верстат, багатоопераційний
