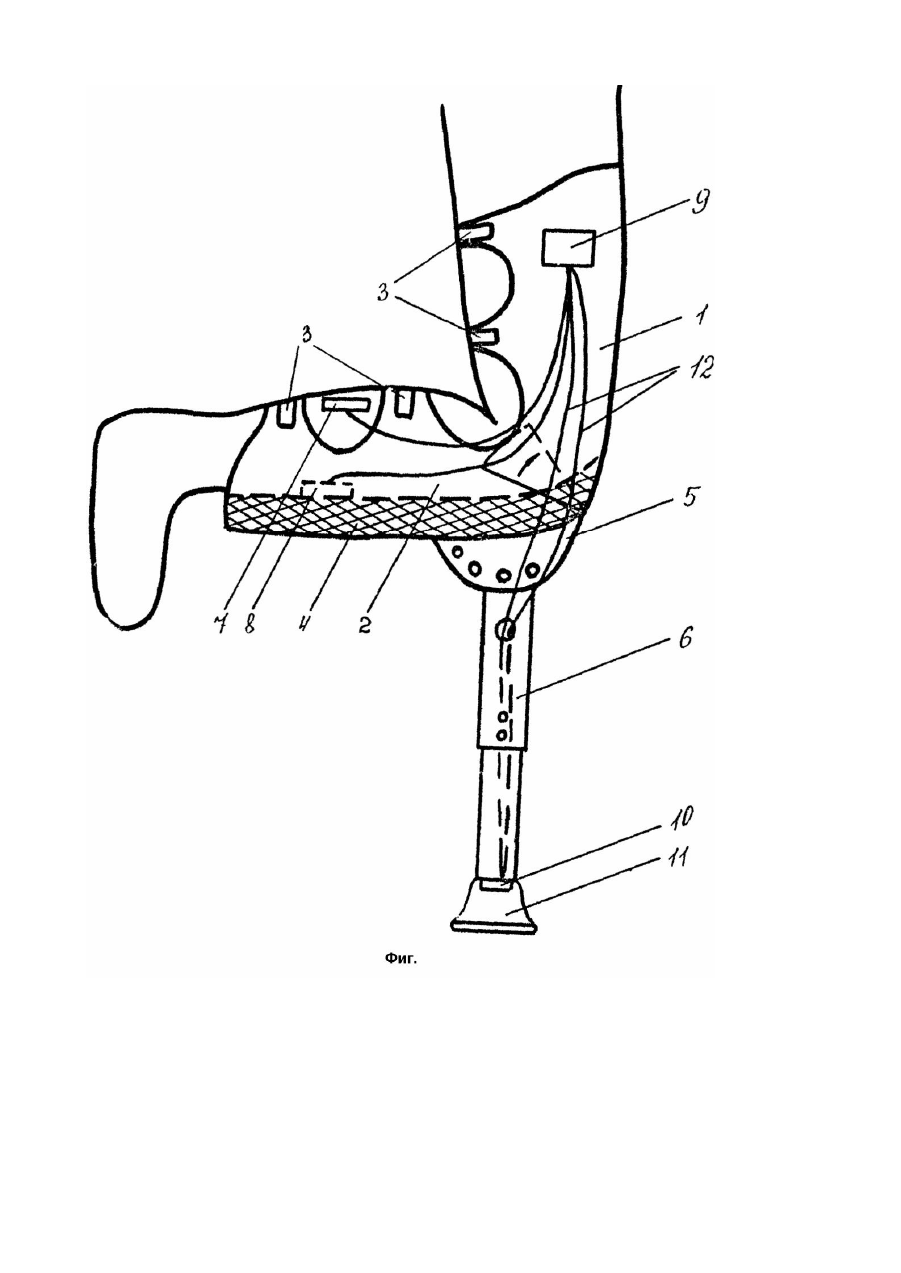

Ортопедичний пристрій, що дозволяє людині пересуватися

Устройство относится к области медицины, в частности к ортопедии и травматологии и может быть использовано для протезно-ортопедического обеспечения больных, которые не могут нагр ужать одну из нижних конечностей. Известен протез голени без стопы [1], представляющий жесткую опору по типу "козья ножка", на которую опирается конечность, согнутая в коленном суставе, и ремни для фиксации опоры к бедру и поясному ремню. Недостатками этого устройства являются необходимость дополнительной фиксации к поясному ремню и то, что мышцы голени не участвуют в фазах шага. Это отрицательно сказывается на кровообращении в дистальных сегментах и, как следствие этого, ухудшает трофику стопы и голени. Известно ортопедическое устройство, позволяющее человеку перемещаться [2], которое состоит из двух сочлененных между собой шин, пристегивающи хся к бедру и голени. Шина голени снабжена подушкой и опирается на регулируемую по высоте опору, соединенную с шиной посредством жесткого корпуса. На основании опоры имеется наконечник против скольжения. Устройство предназначено для перемещения в положении стоя без помощи трости или костылей. Недостатками этого устройства является то, что мышцы голени не участвуют в работе мышечной "помпы", обеспечивающей нормальный отток крови из дистальных отделов конечности, что приводит к ухудшению трофики тканей при травматических повреждениях на уровне голени и стопы, т.к. сопровождается возникновением нейродистрофического синдрома (синдром Зудека). В основу предложения поставлена задача усовершенствования ортопедического устройства, позволяющего человеку перемещаться, в котором за счет введения электростимулятора с накожными электродами и характера их фиксации обеспечивается поочередная подача электроимпульсов на группы мышц сгибателей и разгибателей голени и, как следствие, ведет к улучшению кровообращения в конечности и сохраняет стереотип ходьбы. Поставленная задача решается тем, что ортопедическое устройство, позволяющее человеку перемещаться, содержащее две сочлененные между собой шины с элементами фиксации к бедру и голени и регулируемую по высоте опору, укрепленную на шине голени посредством жесткого корпуса, согласно предложению, дополнительно снабжено электростимулятором с электродами, при этом электроды зафиксированы на шине голени в области мышц сгибателей и разгибаталей, а переключатель с нулевым циклом установлен на регулируемой опоре, Переключатель электростимулятора может быть установлен на подошвенной поверхности опоры. Переключатель электростимулятора может быть установлен на регулируемой опоре со стороны крепления к шине голени. Ортопедическое устройство предлагаемой конструкции позволяет человеку перемещаться в положении стоя без помощи рук и воздействовать электроимпульсами на переднюю и заднюю группу мышц голени, воспроизведя циклично сокращения мышц сгибателей и разгибателей при ходьбе, включая мышечную "помпу" и в результате этого улучшить кровообращение и трофику тканей конечности. На чертеже (фиг.) представлен общий вид ортопедического устройства, позволяющего человеку перемещаться. Ортопедическое устройство содержит две жесткие шины 1, 2, сочлененные между собой на уровне коленного сустава. Шина 1 снабжена элементами фиксации 3 к бедру, а шина 2 - элементами фиксации 3 к голени. Внутренняя поверхность шины 2 выполнена в виде опорной подушки 4. На передней части шины 2 закреплен жесткий корпус 5, к которому прикреплена регулируемая по высоте опора 6. На шине 2 установлены накожные электроды 7, 8 электростимулятора 9. Электропереключатель 10 с нулевым циклом установлен на подошвенной поверхности опоры 6. Переключатель может быть установлен на регулируемой опоре 6 со стороны крепления к шине голени. Опора 6 имеет наконечник 11 против скольжения. Использование ортопедического устройства осуществляется следующим образом. Накожные электроды 7 и 8 электростимулятора 9 фиксируют соответственно в области мышц разгибателей и сгибателей голени пациента. В положении сгибания коленного сустава больного под углом 90° размещают голень на опорной подушке 4 шины 2, а бедро в шине 1 и элементами фиксации 3 конечность фиксируют к ортопедическому устройству, затем электроды 7 и 8 подключают к электростимулятору 9 и включают последний, после чего больной может передвигаться. При этом в момент осевой нагрузки на телескопическую опору 6 через электростимулятор 9 подается электроимпульс на мышцы-сгибатели голени, при снятии нагрузки с опоры 6 импульс подается на мышцы-разгибатели голени. Электростимулятор 9 укрепляют на шине 1 бедра или в другом удобном месте. Регулируемая по высоте опора 6 и жесткий корпус 5 позволяют произвести индивидуальную подгонку устройства по высоте и установить необходимый угол наклона опоры по отношению к оси шины 2 голени. Сочленение шин на уровне коленного сустава позволяет изменять угол между шинами. Соединительные провода 12 пропущены внутри полой опоры 6, выполненной телескопической, и не мешают пациенту при ходьбе. Таким образом, цикличность сокращения мышц голени соответствуе т периодичности сокращения их при обычной ходьбе и, сохраняя стереотип ходьбы, улучшает кровообращение в конечности и способствует профилактике трофических расстройств.
