Пристрій для фіксації кісток тазу

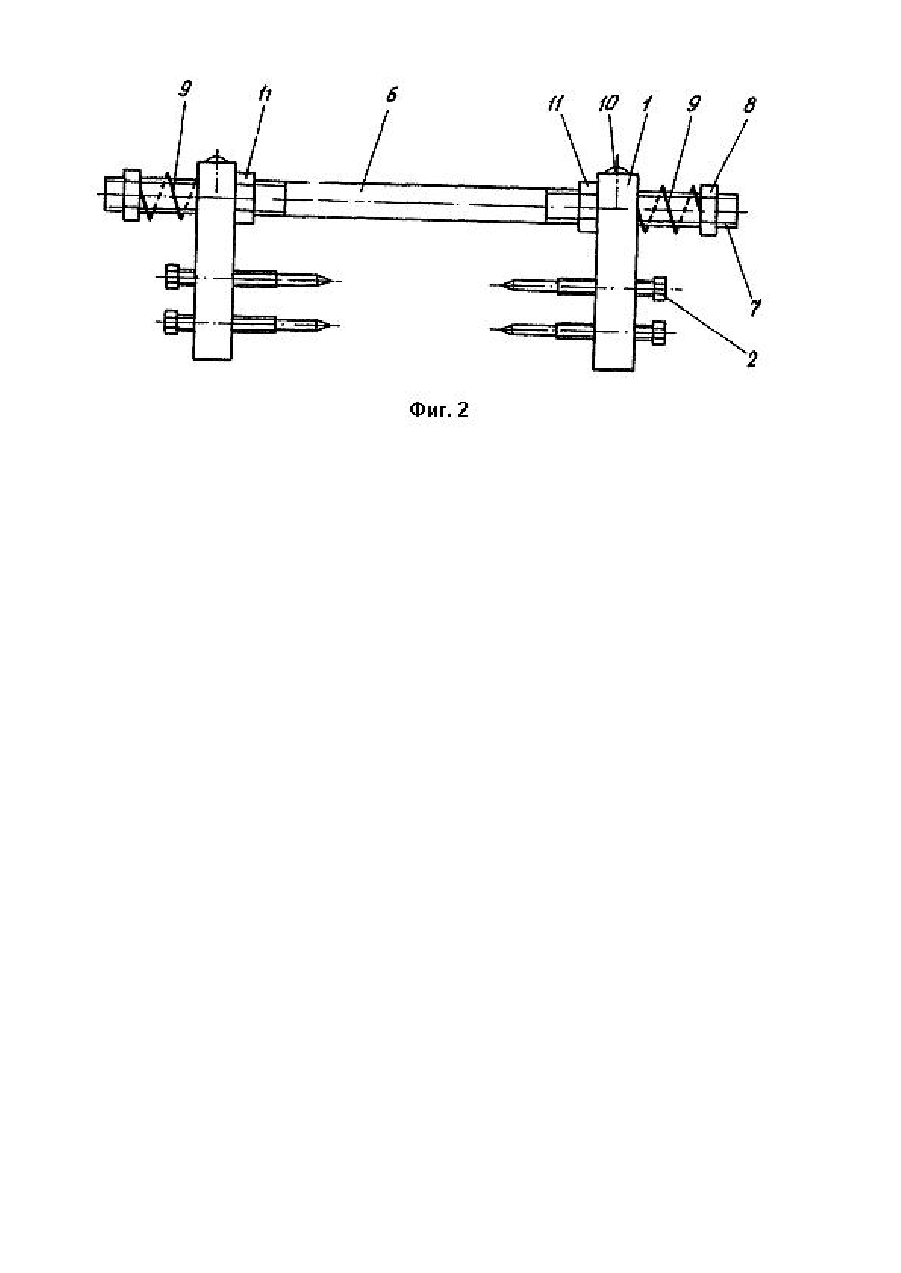

Изобретение относится к медицине, а именно, к травматологии. Известно устройство для сведения лонных костей у детей, содержащее стержнедержатели со стержнями, связанные штангой. Стержнедержатели выполнены в виде пластин и установлены на штанге с возможностью фиксации с помощью винтов и гаек. Стержни выполнены заостренными, с упорными площадками и с крепежными резьбовыми концами и установлены параллельно друг другу. Штанга выполнена П-образной, раздвижной с элементами фиксации ее длины. Недостатком известного устройства является неосуществимость регулируемой равномерной компрессии фрагментов кости. Задачей изобретения является разработка устройства для фиксации костей таза, которое за счет встречного и соосного расположения стержней может обеспечивать возможность фиксации и регулируемой равномерной компрессии фрагментов костей таза при исключении воздействия на них моментов сил, появляющихся в процессе компрессии. Задача решается тем, что в устройстве для фиксации костей таза, содержащем штангу, размещенные на ней с возможностью перемещения и фиксации стержнедержатели в виде пластин и заостренные стержни с резьбовыми крепежными концами, установленные в стержнедержателях параллельно друг др угу, согласно изобретению, имеется дополнительная штанга, расположенная параллельно основной, при этом штанги выполнены с резьбовыми концами, стержнедержатели установлены на этих концах подпружинен но, а отверстия в пластинах размещены в вершинах многоугольника, что обеспечивает соосное расположение отверстий в стержнедержателях и стержней в них и, таким образом, исключает появление моментов сил, действующи х на фрагменты костей таза, позволяя им срастаться успешно и в короткий срок. Сущность изобретения поясняется чертежами: фиг. 1 - устройство для фиксации костей таза, вид сверху; фиг. 2 - то же, вид сбоку. Устройство для фиксации костей таза содержит стержнедержатели 1 с установленными в них параллельно друг др угу стержнями 2, связанные штангой 3. Стержнедержатели 1 выполнены в виде пластин, установленных на штанге 3 с возможностью перемещения и фиксации. Стержни 2 выполнены с остриями 4 и с резьбовыми крепежными концами 5. Устройство снабжено дополнительно штангой 6, расположенной параллельно основной. Штанги 3 и 6 выполнены с резьбовыми концами 7, на которых установлены гайки 8 и контргайки, а стержнедержатели 1 установлены на этих концах подпружинено с помощью упругих элементов 9, например, в виде винтовых пружин. Отверстия в пластинах стержнедержателей 1 размещены в вершинах многоугольника. Для фиксации стержнедержателей 1 на штангах 3 и 6 на стержнедержателях 1 установлены стопорные винты 10, а на штангах 3 и 6 – упорные гайки 11. Устройство для фиксации костей таза используется следующим образов. После выравнивания костей таза накладывают устройство. Для этого отдают контргайки и гайки на резьбовых концах 7 основной 3 и дополнительной 6 штанг и вывинчивают стержни 2 из пластин стержнедержателей 1. Сжимают упругие элементы 9 таким образом, чтобы таз мог поместиться между стержнями 2. После наложения устройства стержни 2 внедряют остриями 4 в кости таза, отпуская упругие элементы 9. При этом упругие элементы 9 упираются в гайки 8 и перемещают стержнедержатели 1 вместе со стержнями 2. Относительно стержнедержателей 1 стержни 2 перемещаются по резьбовым крепежным концам 5. При упоре стержнедержателей 1 в упорные гайки 11 стержнедержатели фиксируют на штангах 3 и 6 с помощью стопорных винтов 10. Использование устройства обеспечивает возможность устранения разрывов лонного сочленения, а также переломов с нарушением стабильности переднего полукольца таза.
