Патенти з міткою «мостовим»

Номер патенту: 55283

Опубліковано: 10.12.2010

Автори: Бондаренко Юрій Сергійович, Муха Андрій Миколайович

МПК: H02M 3/24

Мітки: постійної, напруги, трифазним, випрямлячем, мостовим, перетворювач

Формула / Реферат:

Перетворювач постійної напруги з трифазним мостовим випрямлячем, що містить трансформатор, підключений до вхідної мережі постійного струму через керовані напівпровідникові ключі, з'єднані за мостовою схемою, а до вихідної - через напівпровідниковий випрямляч та згладжуючий індуктивно-ємнісний фільтр, між фільтром та навантаженням ввімкнено паралельну демпфіруючу ланку, який відрізняється тим, що перетворювач постійної напруги з трифазним...

Номер патенту: 35018

Опубліковано: 15.03.2001

Автори: Ренсевич Олександр Олександрович, Ренсевич Євген Олександрович

Мітки: управління, пристрій, інвертором, трифазним, мостовим

Формула / Реферат:

Пристрій для управління трифазним мостовим інвертором, який містить послідовно з'єднані зада-вальний генератор і лічильник ло модулю шість, який відрізняється тим. що лічильник виконано синхронним двоїчним, введені два шестйканальні демультиплексори на двонаправлених ключах, два обмежувальні резистори та два входи управління, причому відповідні адресні входи демультиплексорів підключені паралельно до виходів лічильника, інформаційні входи...

Номер патенту: 19758

Опубліковано: 25.12.1997

Автор: Ярославцев Михайло Іванович

МПК: H02M 7/12

Мітки: інвертором, пристрій, управління, мостовим, трифазним

Формула / Реферат:

Устройство для управления трехфазным мостовым инвертором, содержащее задающий генератор с двумя выходами, соответственно коротких и длинных импульсов, счетчик по модулю шесть, подключенный входом к выходу коротких импульсов задающего генератора, преобразователь кодов с шестью выходами, запрограммированный в соответствии с табл. 1, подключенный входами к выходам счетчика по модулю шесть и к выходу длинных импульсов задающего генератора,...

Номер патенту: 3222

Опубліковано: 26.12.1994

Автори: Попов Віктор Іванович, Павлов Євген Федорович, Матасов Рев Олександрович, Ярославцев Михайло Іванович, Лукашенко Андрій Германович

Мітки: керування, інвертором, пристрій, мостовим, трифазним

Формула / Реферат:

Устройство для управления трехфазным мостовым инвертором, содержащее задающий генератор с двумя выходами, соответственно коротких и длинных импульсов, счетчик по модулю шесть, подключенный входом к выходу коротких импульсов задающего генератора, первый преобразователь кодов с шестью выходами, запрограммированный в соответствии с табл. 1, подключенный входами к выходам счетчика по модулю шесть и к выходу длинных импульсов задающего генератора,...

Номер патенту: 3181

Опубліковано: 26.12.1994

Автор: Лукашенко Андрій Германович

Мітки: мостовим, спосіб, керування, інвертором

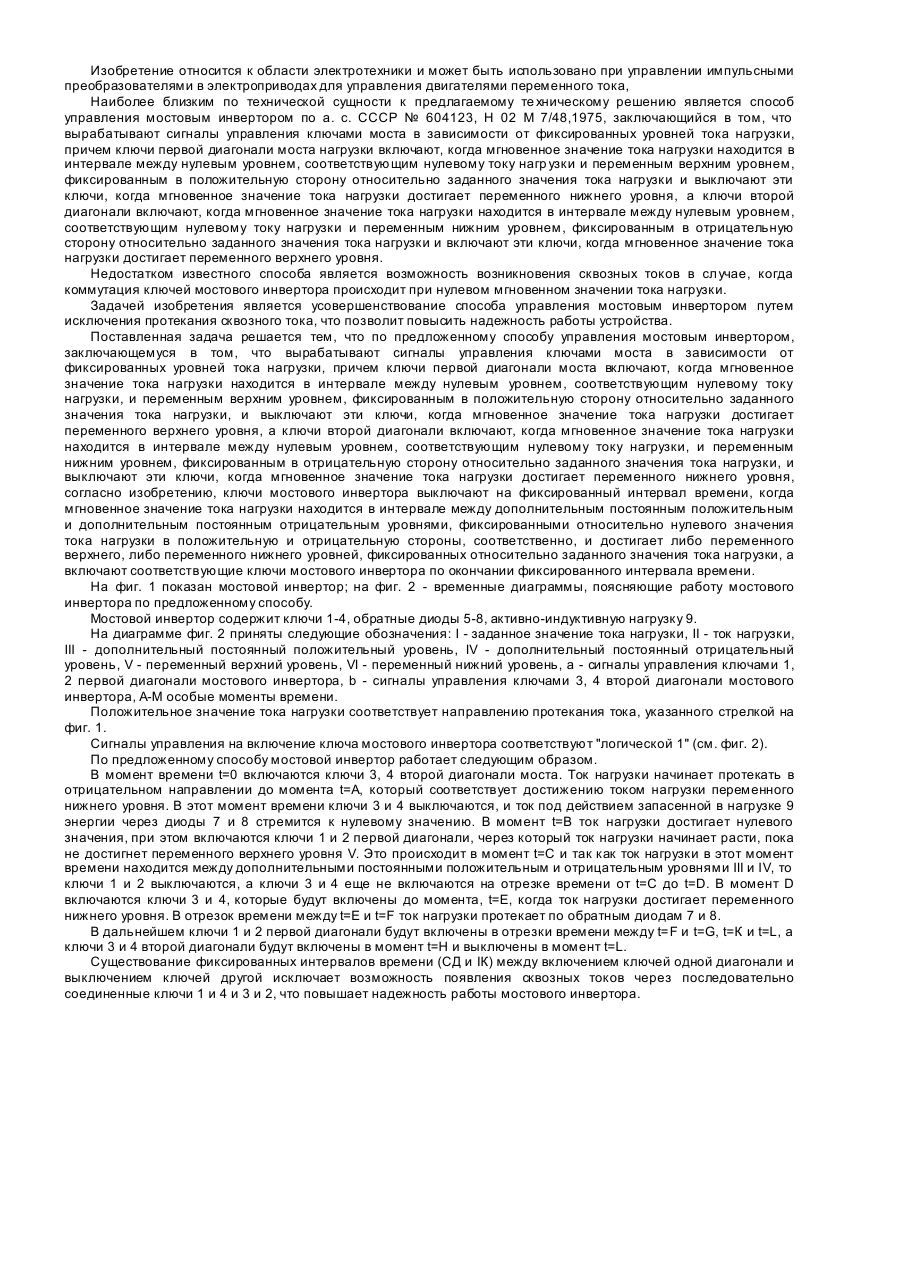

Формула / Реферат:

Способ управления мостовым инвертором, заключающийся в том, что вырабатывают сигналы управления ключами моста в зависимости от фиксированных уровней тока нагрузки, причем ключи первой диагонали моста включают, когда мгновенное значение тока нагрузки находится в интервале между нулевым уровнем, соответствующим нулевому току нагрузки, и переменным верхним уровнем, фиксированным в положительную сторону относительно заданного значения тока...

Номер патенту: 3184

Опубліковано: 26.12.1994

Автори: Ярославцев Михайло Іванович, Попов Віктор Іванович, Лукашенко Андрій Германович

Мітки: регулюється, током, інвертором, мостовим, керування, спосіб, навантаження

Формула / Реферат:

Способ управления мостовым инвертором с регулируемым током нагрузки, заключающийся в том, что ключи первой диагонали моста включают, когда мгновенное значение тока нагрузки находится между нулевым уровнем, соответствующим нулевому току нагрузки и переменным верхним уровнем, фиксированным в положительную сторону относительно заданного значения тока нагрузки, и выключают эти ключи, когда мгновенное значение тока нагрузки достигает переменного...

Номер патенту: 1827

Опубліковано: 20.12.1994

Автори: Попов Віктор Іванович, Лукашенко Андрій Германович, Ярославцев Михайло Іванович

Мітки: пристрій, управління, інвертором, мостовим

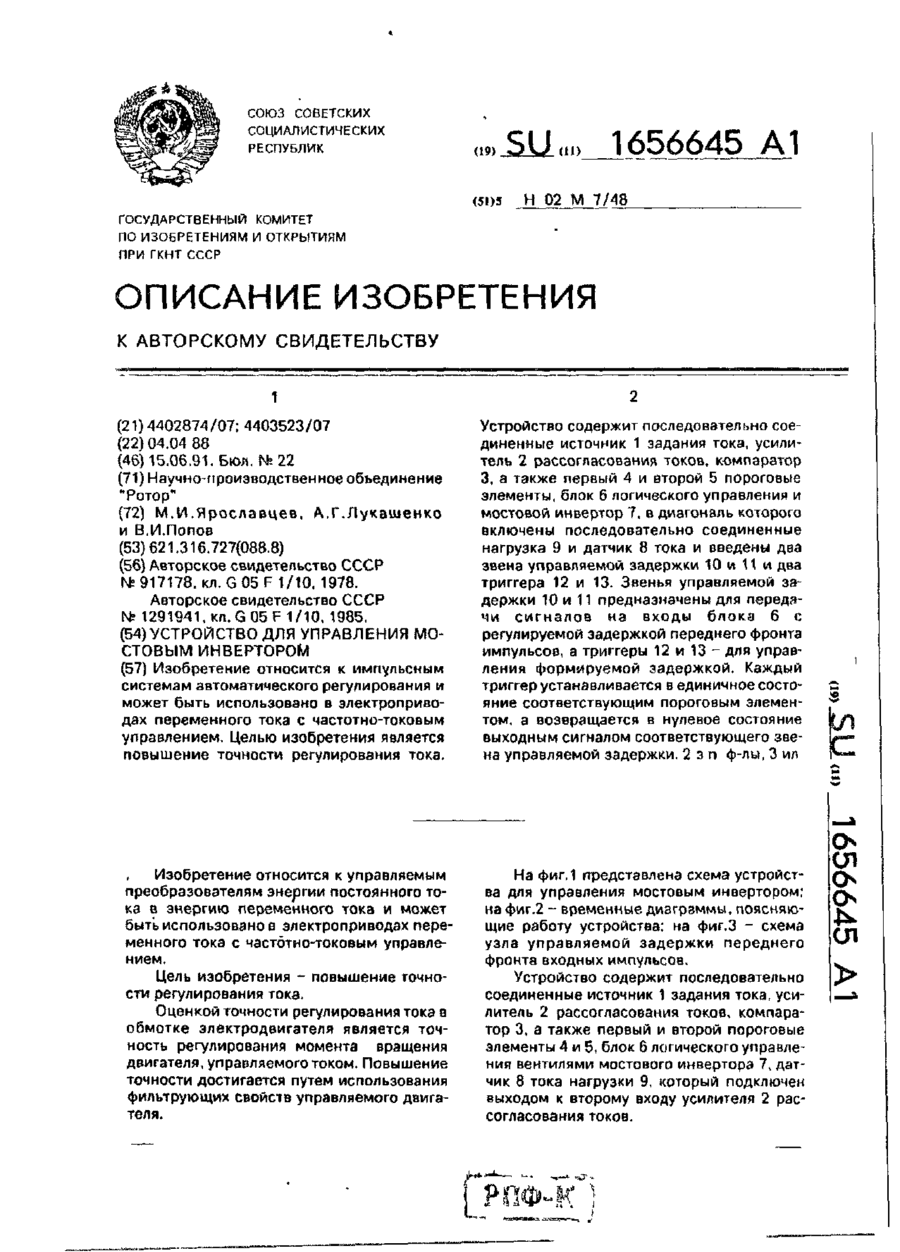

Формула / Реферат:

1. Устройство для управлення мостовым инвертором, содержащее последовательно соедине­нные источник задания тока, усилитель рассогласо­вания токов, компаратор, а также первый и второй пороговые элементы, блок логического управления вентилями, обеспечивающий закорачивание на­грузки мостового инвертора при наличии логической единицы на обоих входах блока логического управ­ления вентилями путем включения анодной или ка­тодной группы вентилей, при...

Номер патенту: 1602

Опубліковано: 25.10.1994

Автор: Ярославцев Михайло Іванович

Мітки: трифазним, пристрій, інвертором, мостовим, управління

Формула / Реферат:

Устройство для управлення трехфазным мо­стовым инвертором, содержащее задающий гене­ратор с двумя выходами, соответственно коротких и длинных импульсов, счетчик по модулю шесть, подключенный входом к выходу коротких импуль­сов задающего генератора, преобразователь кодов с шестью выходами, запрограммированный в соот­ветствии с табл. 1, подключенный входами к выхо­дам счетчика по модулю шесть и к выходу длинных импульсов задающего генератора,...
