Пристрій для масажу вимені нетелів

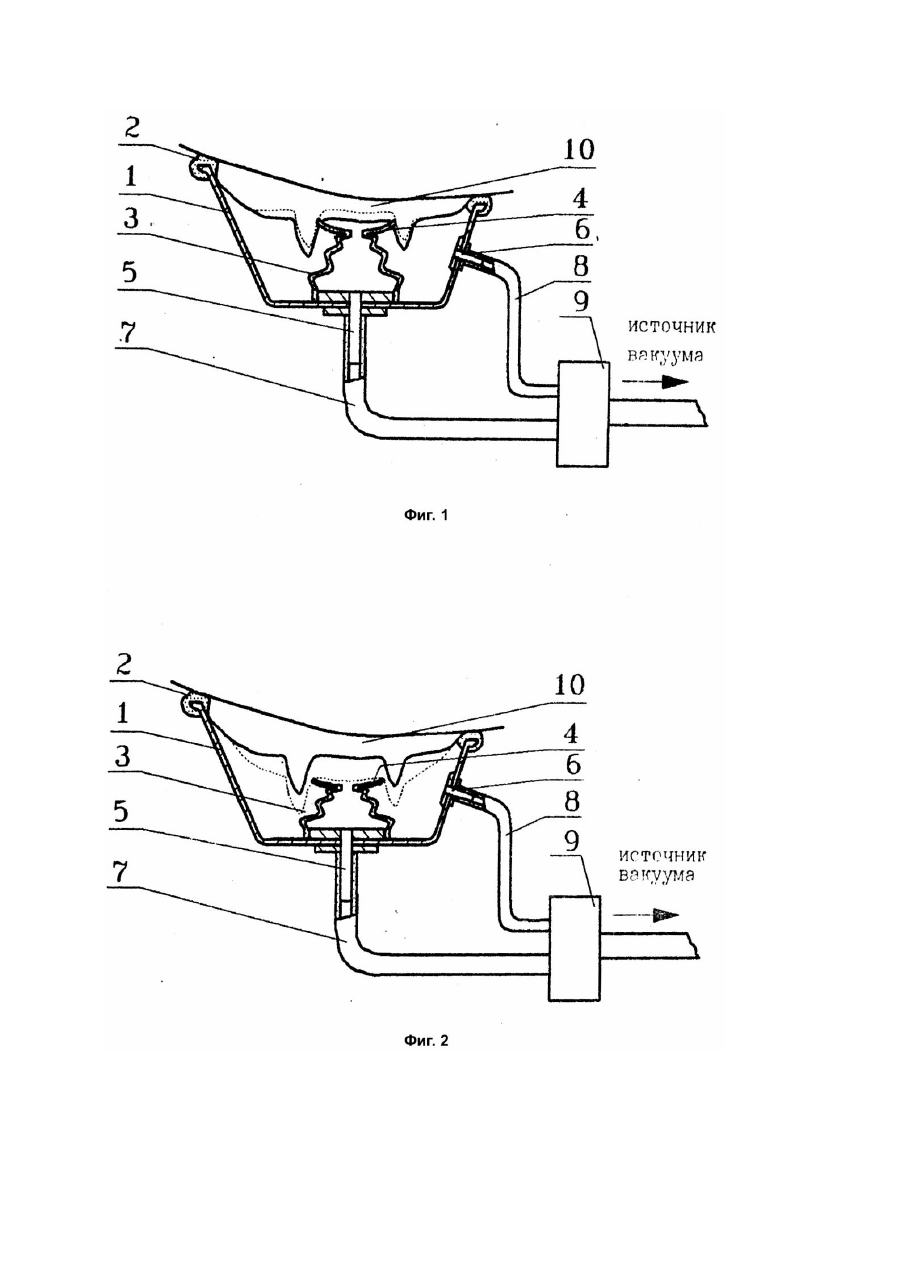

Предлагаемое изобретение относится к сельскому хозяйству и может быть использовано для массажа вымени сельскохозяйственных животных, преимущественно нетелей. Известно устройство для массажа вымени нетелей (А.с. СССР №1644235, кл. A01J7/00, 1991). Устройство сложно в эксплуатации и недостаточно надежно удерживается на вымени животного. Также для удержания устройства на вымени используется довольно высокий остаточный вакуум, что отрицательно влияет на кровообращение в тканях вымени. Наиболее близким к предлагаемому устройству является устройство для массажа вымени животных (А.с. СССР №1683587, кл. A01J7/00, 1991), выбранное в качестве прототипа. Устройство содержит чашеобразный кожух с центральным отверстием в его дне, посредством которого он сообщен с источником переменного вакуума, камеру, расположенную внутри кожуха над центральным отверстием и выполненной в виде полого гофрированного сильфона. Недостатком известного устройства является низкая эффективность массажа животного и невысокая надежность крепления устройства на вымени в процессе работы. Удержание его на вымени происходит за счет высокого пониженного давления. Это нарушает кровообращение в тканях вымени, что приводит к низкой эффективности массажа вымени животного. Иными словами, в устройстве не предусматривается полноценная "разгрузка" тканей вымени животного от воздействия пониженного давления, а это в свою очередь препятствуе т интенсификации режима массажа. При анализе известных технических решений в данной области не обнаружены объекты, обладающие совокупностью признаков и уровнем технологичности заявляемого устройства. Совокупность признаков устройства явным образом не следует из уровня техники. Это позволяет утверждать, что заявляемое решение устройства для массажа вымени нетелей является новым и обладает изобретательским уровнем. В основу изобретения поставлена задача создать такое устройство для массажа вымени нетелей, в котором новое конструктивное выполнение пневмокамеры с присоском позволило бы улучшить контакт присоска и кожуха с тканями вымени животного и за счет этого осуществить одновременно пневматический массаж и механический массаж на сжатие и растяжение тканей вымени, нормализовать кровообращение в тканях вымени путем впуска атмосферного давления внутрь кожуха. Поставленная задача достигается тем, что в устройстве для массажа вымени нетелей пневмокамера помещена внутрь кожуха, выполнена в виде гофрированной мембраны, верхняя часть которой образует полусферу, являющуюся присоском. Пневмокамера и присосок сообщаются между собой каналом. Такое выполнение улучшает контакт присоска и кожуха с тканями вымени, что позволяет удерживать устройство на вымени как при проведении пневматического массажа с помощью воздействия на ткани вымени пониженного давления - такт 1, так и механического массажа на растяжение - такт 2. Пневмокамера и кожух соединены посредством гибких шлангов с источником переменного вакуума, который обеспечивает чередование вакуума и атмосферного давления как в кожухе, так и в пневмокамере. На фиг.1 приведена схема устройства для массажа вымени животных в такте 1; на фиг. 2 схема устройства для массажа вымени животных в такте 2. Устройство содержит кожух 1, снабженный уплотнительной прокладкой 2, пневмокамеру 3, которая закреплена на дне кожуха 1 и соединяется каналом с присоском 4. Пневмокамера 3 и кожух 1 соединяются с источником переменного вакуума 9 с помощью патрубков 5 и 6 и шлангов 7 и 8. Устройство работает следующим образом. Такт 1 (фиг.1). Кожух 1 и присосок 4 плотно прижимают к вымени животного 10. При подаче пониженного давления внутрь кожуха 1 от источника переменного вакуума 9 с помощью шланга 8 через патрубок 6 он присасывается к вымени 10 и удерживается на нем. Пониженное давление, воздействуя на вымя, осуществляет пневматический массаж. Одновременно в пневмокамеру 3 и присосок 4 от источника переменного вакуума 9 через шланг 7 с помощью патрубка 5 подается атмосферное давление. Пневмокамера 3 деформируется и перемещает присосок 4, вдавливая его в дно вымени 10. За счет этого осуществляется механический массаж на сжатие тканей вымени. Такт 2 (фиг.2). В массажный кожух 1 от источника переменного вакуум 9 с помощью шланга 8 через патрубок 6 подается атмосферное давление, что позволяет нормализовать кровообращение в тканях вымени 10. Одновременно в пневмокамеру 3 от источника переменного вакуума 9 с помощью шланга 7 через патрубок 5 подается пониженное давление. В результате присосок 4 присасывается к нижней поверхности вымени 10 и при сжатии пневмокмеры 3 происходит растяжение вымени 10, т.е. механический массаж. При этом устройство прочно удерживается на вымени. При переключении источника переменного вакуума такты повторяются.
