Прилад для одночасного відтворення гіперболи та кривої типу верзієри
Номер патенту: 20696
Опубліковано: 15.02.2007
Автори: Полянський Павло Миколайович, Думенко Костянтин Миколайович, Іванов Геннадій Олександрович, Табацков Вячеслав Петрович
Формула / Реферат
Прилад для одночасного відтворення гіперболи та кривої типу верзієри, що містить нерухому напрямну та траверзу, зв`язані між собою шарнірами та повзунами, який відрізняється тим, що прилад обладнаний двома прямокутними важелями, плечі яких зв'язані хрестоподібними повзунами, а вершина одного з них несе траверзу, встановлену на Т-подібному повзуні і зв`язану діадою повзунів з плечем важеля.
Текст

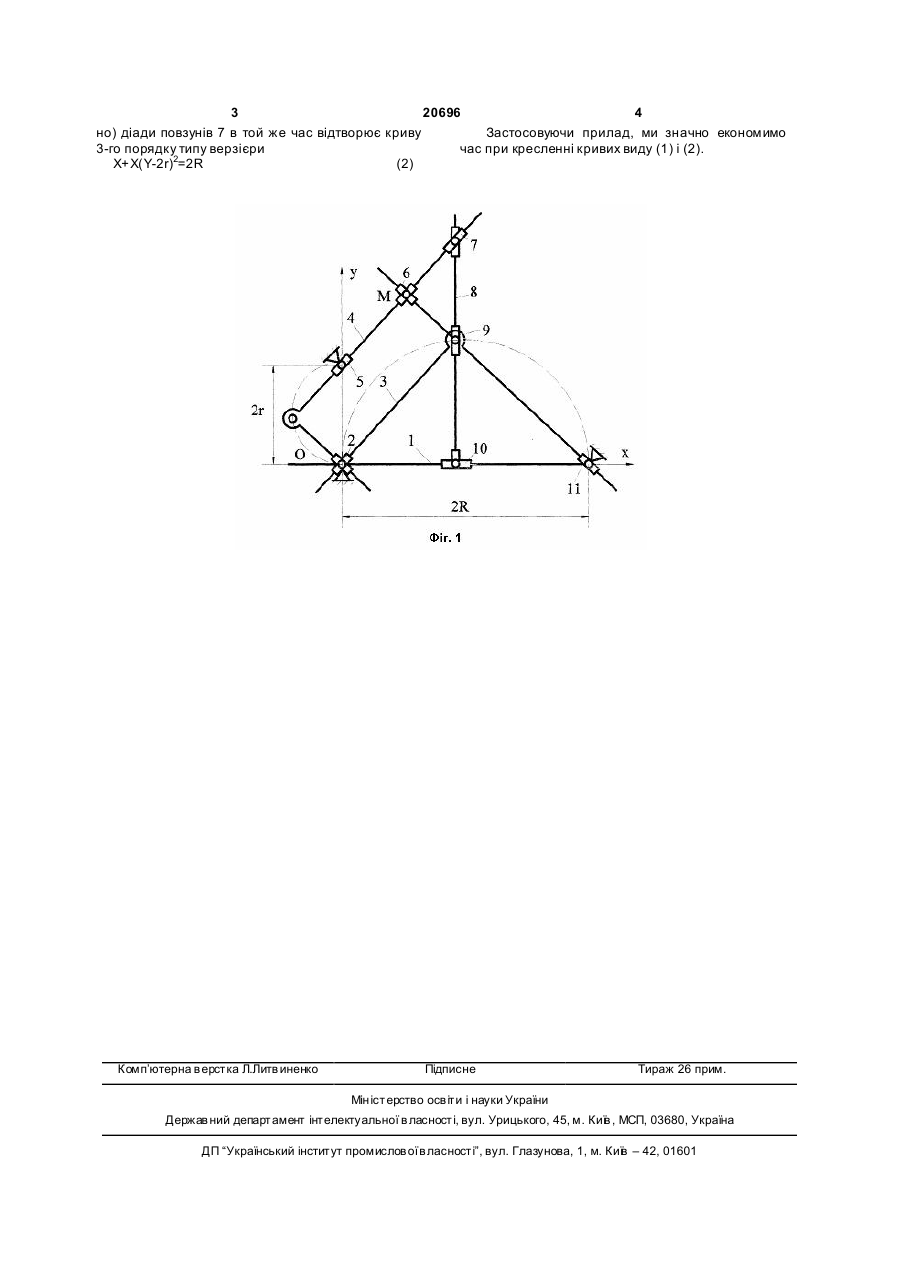

Прилад для одночасного відтворення гіперболи та кривої типу верзієри, що містить нерухому 3 20696 4 но) діади повзунів 7 в той же час відтворює криву Застосовуючи прилад, ми значно економимо 3-го порядку типу верзієри час при кресленні кривих виду (1) і (2). X+X(Y-2r)2=2R (2) Комп’ютерна в ерстка Л.Литв иненко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstrument of simultaneous compiling of hyperbola and curve of averisera type
Автори англійськоюTabatskov Viacheslav Petrovych, Ivanov Hennadii Oleksandrovych, Dumenko Kostiantyn Mykolaiovych, Polianskyi Pavlo Mykolaiovych
Назва патенту російськоюПрибор одновременного создания гиперболы и кривой типа верзиеры
Автори російськоюТабацков Вячеслав Петрович, Иванов Геннадий Александрович, Думенко Константин Николаевич, Полянский Павел Николаевич
МПК / Мітки
МПК: B43L 11/00
Мітки: верзієри, одночасного, прилад, гіперболи, кривої, типу, відтворення
Код посилання
<a href="https://ua.patents.su/2-20696-prilad-dlya-odnochasnogo-vidtvorennya-giperboli-ta-krivo-tipu-verziehri.html" target="_blank" rel="follow" title="База патентів України">Прилад для одночасного відтворення гіперболи та кривої типу верзієри</a>
Прилад для одночасного відтворення кривої з похилим вузлом та кривої 6-го порядку
Номер патенту: 6186
Опубліковано: 15.04.2005
Автори: Попов Олексій Павлович, Табацков Вячеслав Петрович
МПК: B43L 11/00
Мітки: вузлом, одночасного, порядку, 6-го, прилад, кривої, похилим, відтворення
Формула / Реферат:
Прилад для одночасного відтворення кривої з похилим вузлом та кривої 6-го порядку, що має у своєму складі нерухому горизонтальну напрямну лінійку, шатун, траверзу та пишучий пристрій, який відрізняється тим, що додатково введено рухому прямокутну лінійку з направляючими прорізями, по яких ковзають діади повзунів, зв'язаних шарнірно з кулісою і шатуном.
Прилад для одночасного відтворення кривих 4-го і 6-го порядку
Номер патенту: 45016
Опубліковано: 15.03.2002
Автори: Табацков Вячеслав Петрович, Савченко Олександр Васильович, Косенко Максим Сергійович
МПК: B43L 11/00
Мітки: кривих, порядку, прилад, одночасного, 6-го, 4-го, відтворення
Формула / Реферат:
Прилад для одночасного відтворення кривих 4-го і 6-го порядку, що має у своєму складі хрестоподібний важіль, нерухому горизонтальну напрямну, три пишучі пристрої, який відрізняється тим, що додатково введено траверсу і кулісу, що зв'язані діадою повзунів, траверсу та рухому лінійку, що зв'язані між собою хрестоподібним повзуном, а також нерухому горизонтальну лінійку.
Прилад для одночасного перетворення кола у параболу та криву 3-го порядку типу “перлина”
Номер патенту: 11945
Опубліковано: 16.01.2006
Автори: Терещенко Андрій Андрійович, Табацков Вячеслав Петрович, Бойко Анжела Петрівна
МПК: B43L 11/00
Мітки: одночасного, типу, параболу, прилад, порядку, 3-го, криву, перлина, кола, перетворення
Формула / Реферат:
Прилад для одночасного перетворення кола у параболу та криву 3-го порядку типу "перлина", який має траверзу, напрямну вертикальну лінійку, зв'язані між собою шарнірами й повзунами, який відрізняється тим, що додатково містить прямокутну напрямну з прорізями, у вершині якої встановлено шарнірний повзун, через який проходить плече прямокутного важеля.
Прилад для відтворення кривої 4-го порядку з нескінченно віддаленою гілкою
Номер патенту: 19545
Опубліковано: 15.12.2006
Автори: Табацков Вячеслав Петрович, Бойко Анжела Петрівна, Іванов Геннадій Олександрович, Терещенко Андрій Андрійович
МПК: B43L 11/00
Мітки: нескінченної, віддаленою, відтворення, 4-го, кривої, прилад, гілкою, порядку
Формула / Реферат:
Прилад для відтворення кривої 4-го порядку з нескінченно віддаленою гілкою, що містить прямокутний важіль, траверсу та горизонтальну напрямну лінійку, зв'язані шарнірами та повзунами, який відрізняється тим, що прилад оснащений двома кулісами, зв'язаними між собою Т-подібним повзуном.
Прилад для креслення кривої 8-го порядку з нескінченною гілкою
Номер патенту: 12956
Опубліковано: 15.03.2006
Автори: Табацков Вячеслав Петрович, Іванов Геннадій Олександрович, Бойко Анжела Петрівна, Полянський Павло Миколайович
МПК: B43L 11/00
Мітки: креслення, 8-го, кривої, прилад, гілкою, порядку, нескінченною
Формула / Реферат:
Прилад для креслення кривої 8-го порядку з нескінченною гілкою, який має Т-подібну напрямну, шатун, траверзу, зв'язані шарнірами та повзунами, який відрізняється тим, що прилад забезпечений колінчатим прямокутним важелем, вершина якого містить повзун, виконаний з можливістю ковзання по горизонтальній прорізі Т-подібної напрямної.
