Пакер механічний

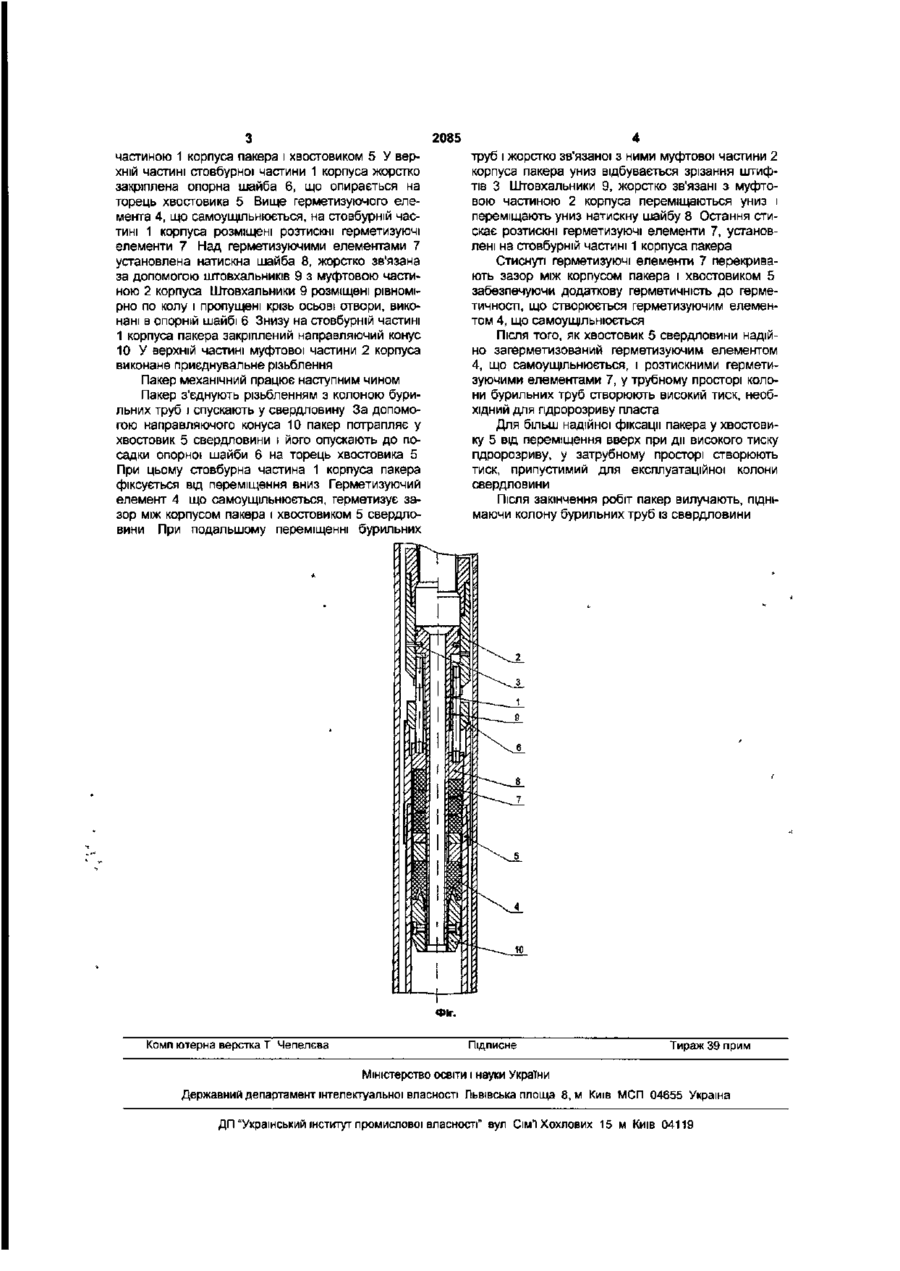

Пакер механічний, що містить складений корпус з центральним осьовим каналом і розтискні герметизуючі елементи з механічним приводом, Корисна модель відноситься до нафтогазовидобувної промисловості і призначена для роз'єднання стовбура свердловини від потайної колони (хвостовика) малого діаметра при наприклад, гідравлічному розриві пласта, котрий здійснюється шляхом створення високого надлишкового тиску у трубному просторі хвостовика і розкритому продуктивному горизонті Найбільш близьким до запропонованого є пакер ПНМШ, (см Мурах В М. Експлуатация нефтяных и газовых скважин М , «Недра», 1978, с 392) прототип Цей пакер не може бути установлений у колонах малого діаметра (хвостовиках) через конструктивні обмеження самого пакера при малих діаметрах Якщо ж пакер буде установлений в експлуатаційній колоні над хвостовиком, то високий тиск для пдророзриву не завжди можливо створити через обмеження величини тиску допустимого для самої експлуатаційної колони, що обмежує можливість застосування пакера ПНМШ В основу корисної моделі поставлена задача удосконалення пакера механічного, у якому за рахунок додаткового герметизируючого елемента, що самоущільнюється, забезпечується можливість використання пакера для відсікання високих тисків при, наприклад гідравлічному розриві пласті у свердловинах із хвостовиком малого діаметра Поставлена задача вирішується за рахунок того, що у пакері механічному, котрий містить складений корпус з центральним осьовим каналом і який відрізняється тим, що складові частини корпуса розміщені з можливістю взаємного осьового переміщення, закріплені між собою зрізними штифтами і виконані у вигляді стовбурної і муфтової частин, пакер оснащений додатковим герметизуючим елементом, що самоущільнюється, розміщеним на корпусі пакера під розтискними герметизуючими елементами з механічним приводом, пакер оснащений опорною шайбою, яка жорстко закріплена на стовбурній частині корпуса, механічний привід розтискних герметизуючих елементів містить натискну шайбу і жорстко зв'язані з нею штовхачі, які розміщені рівномірно по колу і жорстко зв'язані з муфтовою частиною корпуса розтискні герметизуючі елементи з механічним приводом, новим є те, що складові частини корпуса розміщені з можливістю взаємного осьового переміщення, закріплені між собою зрізними штифтами і виконані у вигляді стовбурної і муфтової частин, пакер оснащений додатковим герметизуючим елементом, що самоущільнюється, розміщеним на корпусі пакера під розтискними герметизуючими елементами з механічним приводом, пакер оснащений опорною шайбою, яка жорстко закріплена на стовбурній частині корпуса, механічний привід розтискних герметизуючих елементів містить натискну шайбу і жорстко зв'язані з нею штовхальники, котрі розміщені рівномірно по колу і жорстко зв'язані з муфтовою частиною корпуса Введення в конструкцію пропонованого пакера додаткового герметизуючого елемента, що самоущільнюється, дозволяє підвищити робочий тиск, що відтинається пакером, і котрий необхідно створити в трубному просторі хвостовика газонафтової свердловини для гідравлічного розриву пласта На кресленні фіг зображений пакер механічний, поздовжній переріз, ліва половина - у вихідному положенні, права - у робочому Пакер механічний містить складений корпус, що складається із стовбурної 1 і муфтової 2 частин, установлених з можливістю взаємного осьового переміщення і скріплених зрізними штифтами 3. У нижній частині стовбурної частини 1 корпуса закріплений герметизуючий елемент 4, що самоущільнюється і герметизує простір між стовбурною ю 00 о CM 2085 труб і жорстко зв'язаної з ними муфтової частини 2 корпуса пакера униз відбувається зрізання штифтів 3 Штовхальники 9, жорстко зв'язані з муфтовою частиною 2 корпуса переміщаються униз і переміщають униз натискну шайбу 8 Остання стискає розтискні герметизуючі елементи 7, установлені на стовбурній частині 1 корпуса пакера Стиснуті герметизуючі елементи 7 перекривають зазор між корпусом пакера і хвостовиком 5 забезпечуючи додаткову герметичність до герметичності, що створюється герметизуючим елементом 4, що самоущільнюється частиною 1 корпуса пакера і хвостовиком 5 У верхній частині стовбурної частини 1 корпуса жорстко закріплена опорна шайба 6, що опирається на торець хвостовика 5 Вище герметизуючого елемента 4, що самоущільнюється, на стовбурній частині 1 корпуса розміщені розтискні герметизуючі елементи 7 Над герметизуючими елементами 7 установлена натискна шайба 8, жорстко зв'язана за допомогою штовхальників 9 з муфтовою частиною 2 корпуса Шговхальники 9 розміщені рівномірно по колу і пропущені крізь осьові отвори, виконані в опорній шайбі 6 Знизу на стовбурній частині 1 корпуса пакера закріплений направляючий конус 10 У верхній частині муфтової частини 2 корпуса виконане приєднувальне різьблення Пакер механічний працює наступним чином Пакер з'єднують різьбленням з колоною бурильних труб і спускають у свердловину За допомогою направляючого конуса 10 пакер потрапляє у хвостовик 5 свердловини і його опускають до посадки опорної шайби 6 на торець хвостовика 5 При цьому стовбурна частина 1 корпуса пакера фіксується від переміщення вниз Герметизуючий елемент 4 що самоущільнюється, герметизує зазор між корпусом пакера і хвостовиком 5 свердловини При подальшому переміщенні бурильних Після ТОГО, ЯК ХВОСТОВИК 5 свердловини надій но за герметизований герметизуючим елементом 4, що самоущільнюється, і розтискними герметизуючими елементами 7, у трубному просторі колони бурильних труб створюють високий тиск, необхідний для пдророзриву пласта Для більш надійної фіксації пакера у хвостовику 5 від переміщення вверх при дії високого тиску пдророзриву, у затрубному просторі створюють тиск, припустимий для експлуатаційної колони свердловини Після закінчення робіт пакер вилучають, піднімаючи колону бурильних труб із свердловини Фіг. Комп ютерна верстка Т Чепепєва Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8, м Київ МСП 04655 Україна ДП "Український інститут промислової власності" вул Сім'ї Хохлових 15 м Київ 04119
