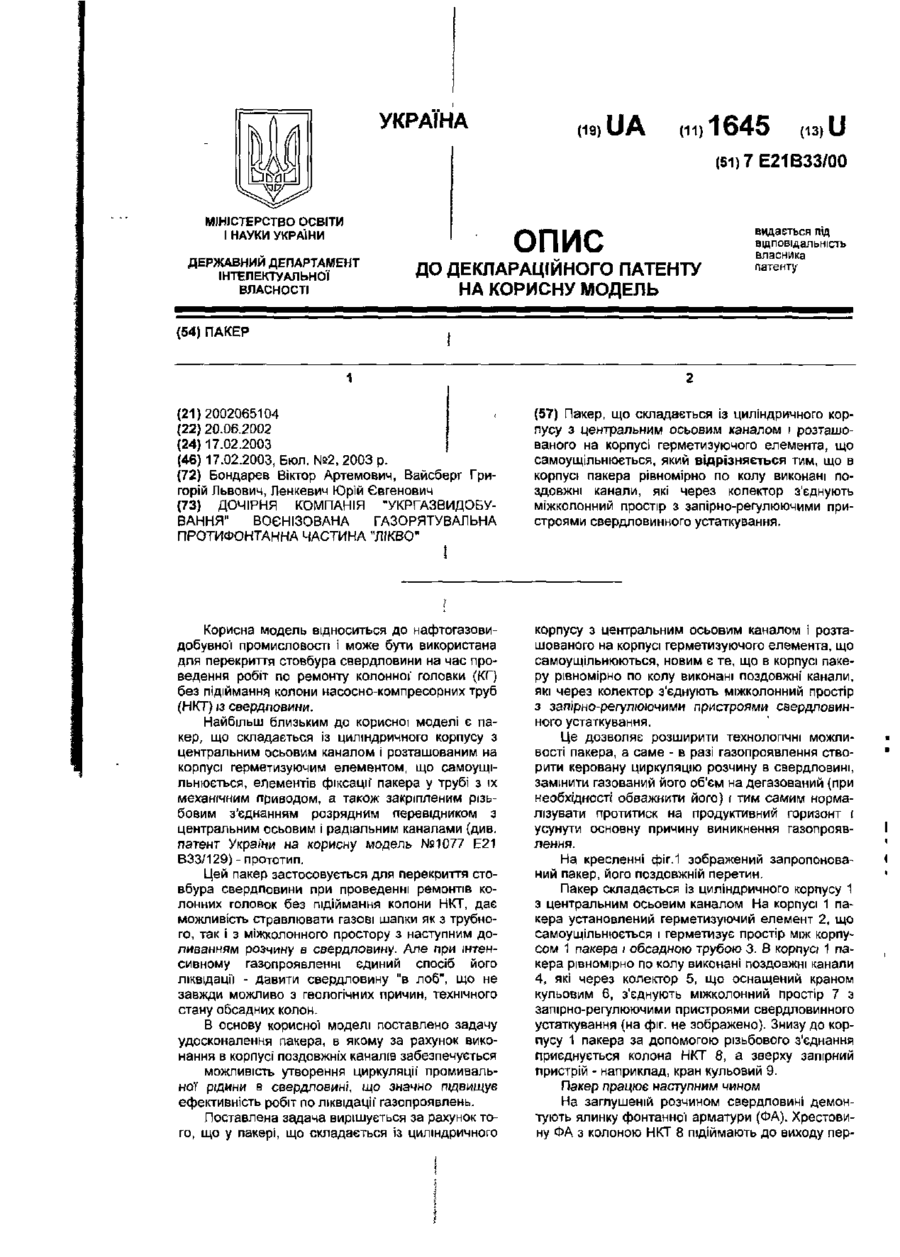

Пакер

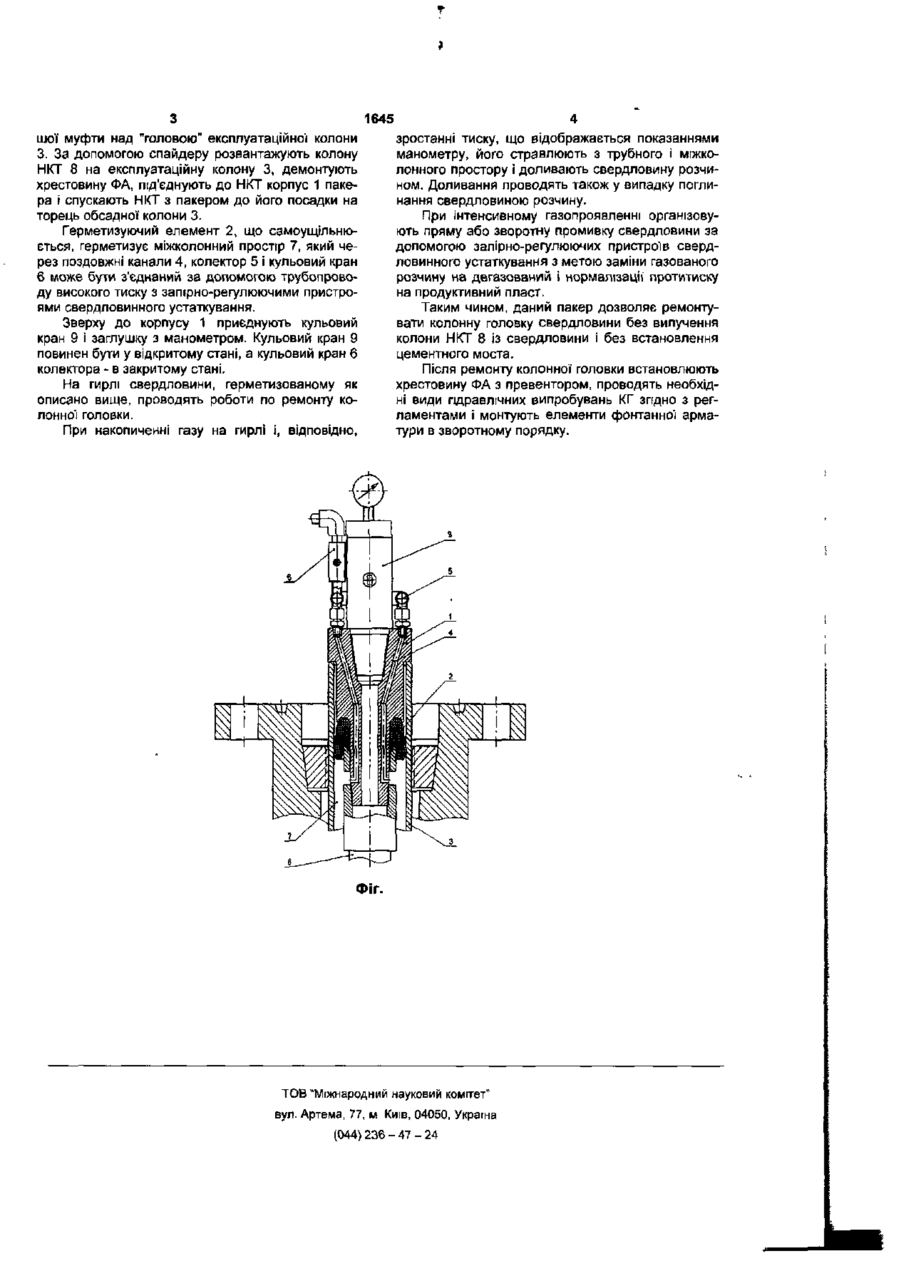

Пакер, що складається із циліндричного корпусу з центральним осьовим каналом і розташованого на корпусі герметизуючого елемента, що самоущільнюється, який відрізняється тим, що в корпусі пакера рівномірно по колу виконані поздовжні канали, які через колектор з'єднують міжколонний простір з запірно-регулюючими пристроями свердловинного устаткування. Корисна модель відноситься до нафтогазовидобувної промисловості І може бути використана для перекриття стовбура свердловини на час проведення робіт по ремонту колонної' головки (КГ) без підіймання колони насосно-компресорних труб (НКТ) із свердловини. Найбільш близьким до корисної моделі є пакер, що складається із циліндричного корпусу з центральним осьовим каналом і розташованим на корпусі герметизуючим елементом, що самоущільнюється, елементів фіксації пакера у трубі з їх механічним приводом, а також закріпленим різьбовим з'єднанням розрядним перевідником з центральним осьовим і радіальним каналами (див. патент України на корисну модель №1077 Е21 ВЗЗ/129)-прототип. Цей пакер застосовується для перекриття стовбура свердловини при проведенні ремонтів колонних головок без підіймання колони НКТ, дає можливість стравлювати газові шапки як з трубного, так і з міжколонного простору з наступним доливанням розчину в свердловину. Але при інтенсивному газопроявленні єдиний спосіб його ліквідації - давити свердловину "в лоб", що не завжди можливо з геологічних причин, технічного стану обсадних колон. В основу корисної моделі поставлено задачу удосконалення пакера, в якому за рахунок виконання в корпусі поздовжніх каналів забезпечується можливість утворення циркуляції1 промивальної рідини в свердловині, що значно підвищує ефективність робіт по ліквідації' газопроявлень. Поставлена задача вирішується за рахунок того, що у пакері, що складається із циліндричного корпусу з центральним осьовим каналом і розташованого на корпусі герметизуючого елемента, що самоущільнюються, новим є те, що в корпусі пакеру рівномірно по колу виконані поздовжні канали, які через колектор з'єднують міжколонний простір з запірно-регулюючими пристроями свердловинного устаткування. Це дозволяє розширити технологічні можливості пакера, а саме - в разі газопроявления створити керовану циркуляцію розчину в свердловині, замінити газований його об'єм на дегазований (при необхідності обважнити його) і тим самим нормалізувати протитиск на продуктивний горизонт і усунути основну причину виникнення газопроявления. На кресленні фіг.1 зображений запропонований пакер, його поздовжній перетин. Пакер складається із циліндричного корпусу 1 з центральним осьовим каналом На корпусі 1 пакера установлений герметизуючий елемент 2, що самоущільнюється і герметизує простір між корпусом 1 пакера і обсадною трубою 3. В корпусі 1 пакера рівномірно по колу виконані поздовжні канали 4, які через колектор 5, що оснащений краном кульовим 6, з'єднують міжколонний простір 7 з запірно-регулюючими пристроями свердловинного устаткування (на фіг. не зображено). Знизу до корпусу 1 пакера за допомогою різьбового з'єднання приєднується колона НКТ 8, а зверху запірний пристрій - наприклад, кран кульовий 9. Пакер працює наступним чином На заглушеній розчином свердловині демонтують ялинку фонтанної арматури (ФА). Хрестовину ФА з колоною НКТ 8 підіймають до виходу пер 1645 шої муфти над "головою" експлуатаційної колони 3. За допомогою спайдеру розвантажують колону НКТ 8 на експлуатаційну колону 3, демонтують хрестовину ФА, поєднують до НКТ корпус 1 пакера і спускають НКТ з пакером до його посадки на торець обсадної колони 3. Герметизуючий елемент 2, що самоущільнюється, герметизує міжколонний простір 7, який через поздовжні канали 4, колектор 5 і кульовий кран 6 може бути з'єднаний за допомогою трубопроводу високого тиску з зашрно-регулюючими пристроями свердловинного устаткування. Зверху до корпусу 1 приєднують кульовий кран 9 і заглушку з манометром. Кульовий кран 9 повинен бути у відкритому стані, а кульовий кран 6 колектора - в закритому стані. На гирлі свердловини, герметизованому як описано вище, проводять роботи по ремонту колонної головки. При накопиченні газу на гирлі і, відповідно. зростанні тиску, що відображається показаннями манометру, його стравлюють з трубного і міжколонного простору і доливають свердловину розчином. Доливання проводять також у випадку поглинання свердловиною розчину. При інтенсивному газопроявленні організовують пряму або зворотну промивку свердловини за допомогою запірно-регулюючих пристроїв свердловинного устаткування з метою заміни газованого розчину на дегазований і нормалізації' протитиску на продуктивний пласт. Таким чином, даний пакер дозволяє ремонтувати колонну головку свердловини без вилучення колони НКТ 8 із свердловини і без встановлення цементного моста. Після ремонту колонної головки встановлюють хрестовину ФА з превентором, проводять необхідні види гідравлічних випробувань КГ згідно з регламентами і монтують елементи фонтанної арматури в зворотному порядку. Фіг. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044) 236 - 47 - 24
