Установка для нагрівання рідини

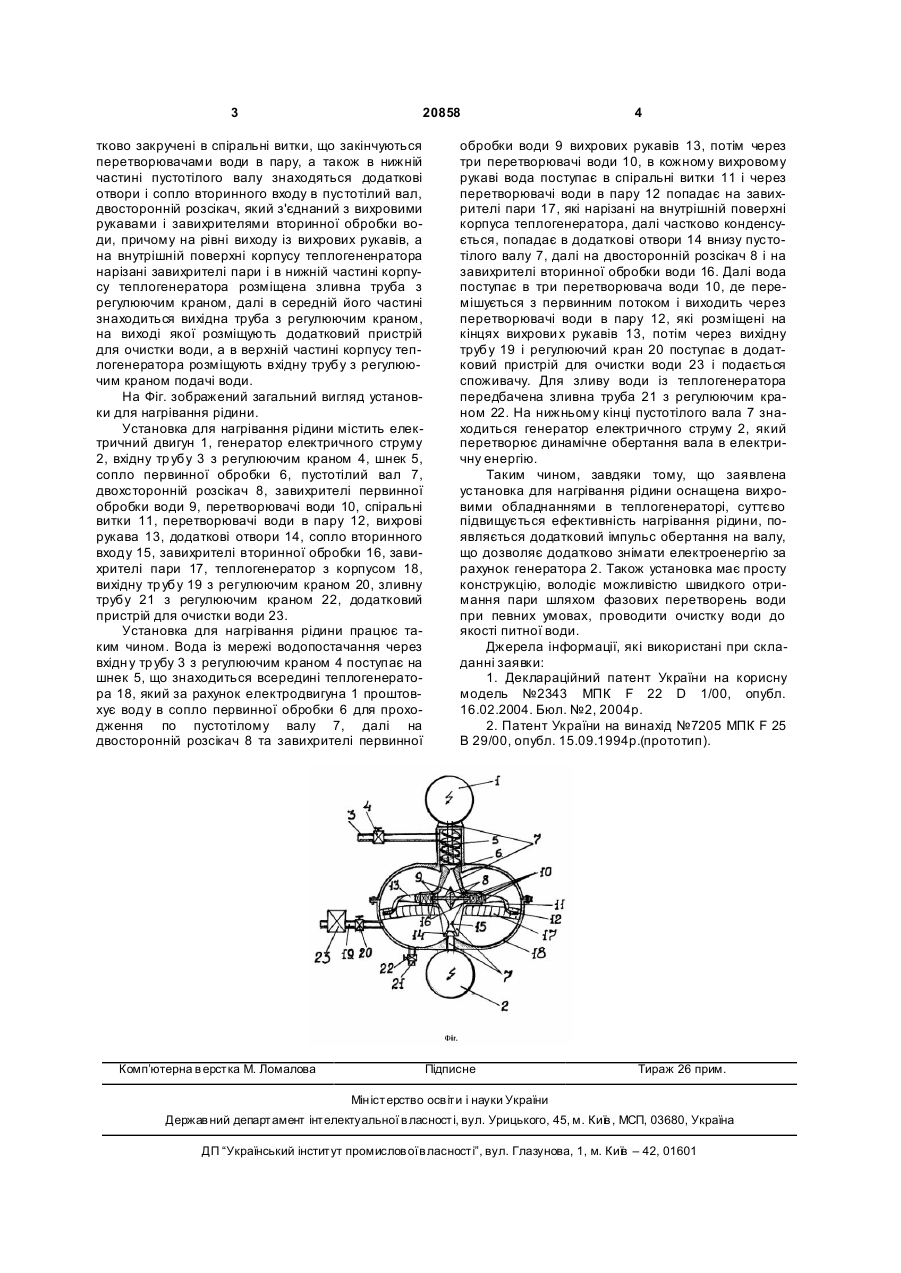

Установка для нагрівання рідини, яка містить теплогенератор з корпусом, яка відрізняється тим, що всередині теплогенератора розміщені пустотілий вал, верхній кінець якого з'єднаний з електродвигуном, а нижній його кінець з'єднаний з генератором електричного струму, причому в верхній частині пустотілого вала насаджений шнек, який закінчується вхідним соплом первинної обробки в пустотілому валу, всередині якого розміщений двосторонній розсікач води, що поділяє на дві частини вихрові рукави, в яких вставлені завихрювачі первинної обробки води і по три перетворю 3 20858 тково закручені в спіральні витки, що закінчуються перетворювачами води в пару, а також в нижній частині пустотілого валу знаходяться додаткові отвори і сопло вторинного входу в пустотілий вал, двосторонній розсікач, який з'єднаний з вихровими рукавами і завихрителями вторинної обробки води, причому на рівні виходу із вихрових рукавів, а на внутрішній поверхні корпусу теплогененратора нарізані завихрителі пари і в нижній частині корпусу теплогенератора розміщена зливна труба з регулюючим краном, далі в середній його частині знаходиться вихідна труба з регулюючим краном, на виході якої розміщують додатковий пристрій для очистки води, а в верхній частині корпусу теплогенератора розміщують вхідну трубу з регулюючим краном подачі води. На Фіг. зображений загальний вигляд установки для нагрівання рідини. Установка для нагрівання рідини містить електричний двигун 1, генератор електричного струму 2, вхідну тр убу 3 з регулюючим краном 4, шнек 5, сопло первинної обробки 6, пустотілий вал 7, двохсторонній розсікач 8, завихрителі первинної обробки води 9, перетворювачі води 10, спіральні витки 11, перетворювачі води в пару 12, вихрові рукава 13, додаткові отвори 14, сопло вторинного входу 15, завихрителі вторинної обробки 16, завихрителі пари 17, теплогенератор з корпусом 18, вихідну тр убу 19 з регулюючим краном 20, зливну трубу 21 з регулюючим краном 22, додатковий пристрій для очистки води 23. Установка для нагрівання рідини працює таким чином. Вода із мережі водопостачання через вхідн у тр убу 3 з регулюючим краном 4 поступає на шнек 5, що знаходиться всередині теплогенератора 18, який за рахунок електродвигуна 1 проштовхує воду в сопло первинної обробки 6 для проходження по пустотілому валу 7, далі на двосторонній розсікач 8 та завихрителі первинної Комп’ютерна в ерстка М. Ломалова 4 обробки води 9 вихрових рукавів 13, потім через три перетворювачі води 10, в кожному вихровому рукаві вода поступає в спіральні витки 11 і через перетворювачі води в пару 12 попадає на завихрителі пари 17, які нарізані на внутрішній поверхні корпуса теплогенератора, далі частково конденсується, попадає в додаткові отвори 14 внизу пустотілого валу 7, далі на двосторонній розсікач 8 і на завихрителі вторинної обробки води 16. Далі вода поступає в три перетворювача води 10, де перемішується з первинним потоком і виходить через перетворювачі води в пару 12, які розміщені на кінцях вихрови х рукавів 13, потім через вихідну трубу 19 і регулюючий кран 20 поступає в додатковий пристрій для очистки води 23 і подається споживачу. Для зливу води із теплогенератора передбачена зливна труба 21 з регулюючим краном 22. На нижньому кінці пустотілого вала 7 знаходиться генератор електричного струму 2, який перетворює динамічне обертання вала в електричну енергію. Таким чином, завдяки тому, що заявлена установка для нагрівання рідини оснащена вихровими обладнаннями в теплогенераторі, суттєво підвищується ефективність нагрівання рідини, появляється додатковий імпульс обертання на валу, що дозволяє додатково знімати електроенергію за рахунок генератора 2. Також установка має просту конструкцію, володіє можливістю швидкого отримання пари шляхом фазових перетворень води при певних умовах, проводити очистку води до якості питної води. Джерела інформації, які використані при складанні заявки: 1. Деклараційний патент України на корисну модель №2343 МПК F 22 D 1/00, опубл. 16.02.2004. Бюл. №2, 2004р. 2. Патент України на винахід №7205 МПК F 25 В 29/00, опубл. 15.09.1994р.(прототип). Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
