Футерівка канатного барабана

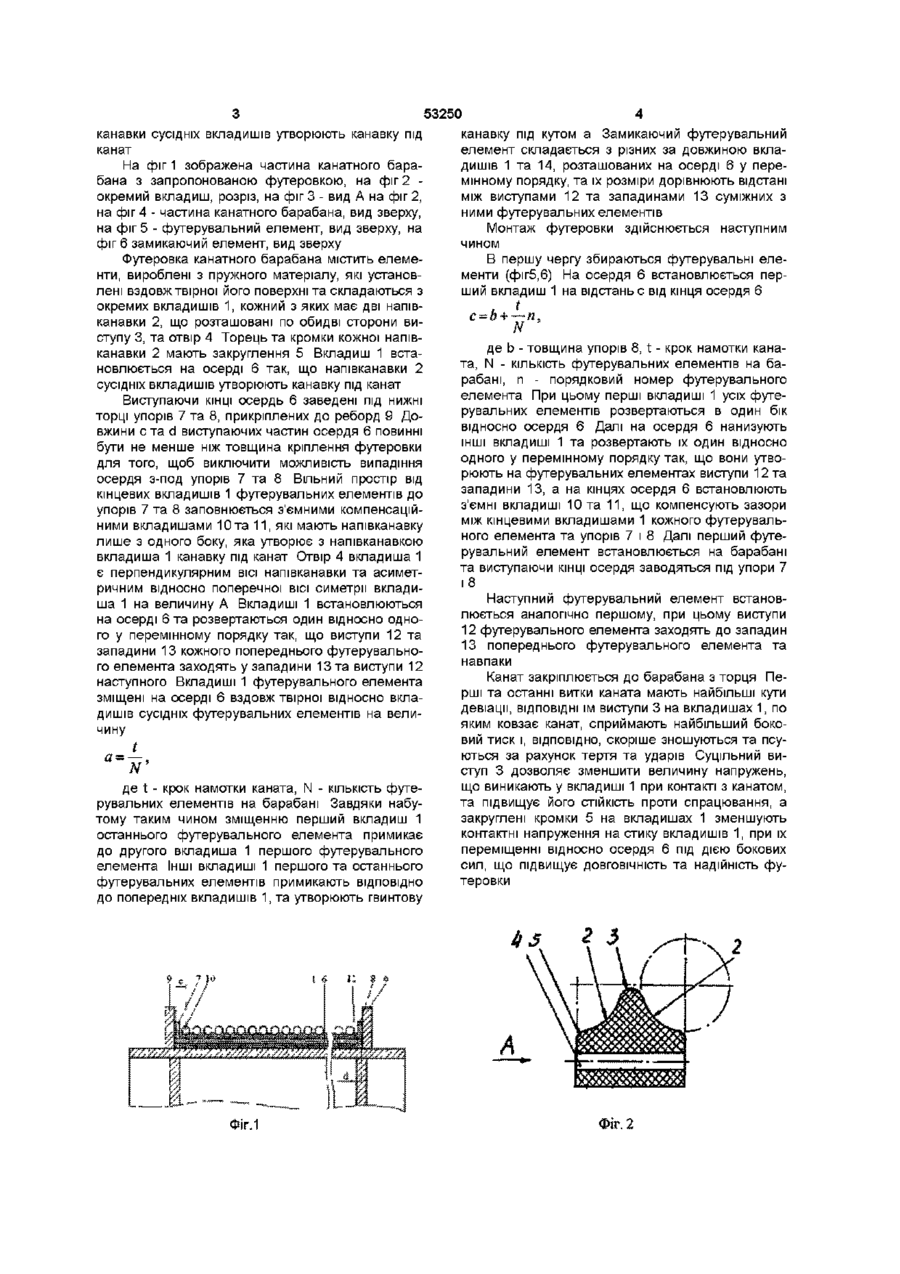

Футерівка канатного барабана, яка містить встановлені вздовж твірної його поверхні елемен Винахід відноситься до підіймальнотранспортних машин, а саме, до футеровки канатних барабанів шахтних підіймальних установок Відома футеровка канатного барабана з ребордами (ас SU 1306896, кл В 66 D 1/30,15/04,1987р ), що містить профільні елементи, вироблені з пружного матеріалу, які мають розташовані всередині осердя, виступаючі плоскі КІНЦІ яких закріплені елементами кріплення, розташованими рівномірно по колу барабана і нерухомо закріпленими на ребордах упорів з плоскими робочими скошеними торцями, під які з нахилом заведені КІНЦІ ВІДПОВІДНИХ їм осердь Недолік - при викришуванні профільного елемента в одному МІСЦІ необхідно міняти весь профільний елемент, довжина якого дорівнює ширині барабана Найбільш близьким технічним рішенням є футеровка канатного барабана (ас SU 1491804, кл В 66 D 1/30, 15/04) Футеровка канатного барабана містить елементи, вироблені з пружного матеріалу, які розташовані вздовж твірної його поверхні та мають канавки під канат та осердя, виступаючі частини яких закріплені на конструкції барабана, при цьому кожний елемент складається з окремих вкладишів із канавками під канат, що установлені на осерді у напряму навивки каната із зміщенням відносно поздовжньої ВІСІ осердя в різні відносно нього боки з утворенням виступів та западин по довжині кожного елемента, при цьому виступи кожного з елементів сполучені з западинами прилеглих до нього сусідніх елементів Недолік - відносно низька ДОВГОВІЧНІСТЬ висту ти, виконані з пружного матеріалу, кожний з яких складається з окремих вкладишів із канавками під канат, встановлених на осерді, закріпленому на барабані, яка відрізняється тим, що кожний вкладиш має дві напівканавки, по обидві сторони від виступу, кромки яких закруглені, при цьому вкладиші встановлені на осерді так, що напівканавки сусідніх вкладишів утворюють канавку під канат пів вкладишів внаслідок ослаблення їх розрізом У разі великих кутів девіації при намотуванні та збіганні каната виступи сприймають великий боковий тиск, який руйнує їх першими з усієї конструкції Окрім цього, вкладиші установлюються з зазором, достатнім для переміщення їх вздовж осердя при складанні Під час дії ЗОВНІШНІХ СИЛ, наприклад, бокового тиску каната при намотуванні та збіганні, вкладиші можуть хитатись відносно осердя у межах, в яких дозволяє зазор При цьому найбільш напруженими зонами є гострі кромки на краях вкладишів, які при зіткненні з суміжними вкладишами будуть зруйновані першими В основі винаходу лежить задача удосконалення футеровки канатного барабана, в якій шляхом нового конструктивного виконання вкладишів досягається зменшення напружень у виступі при боковому тиску, що з'являється під час намотування та збігання каната, особливо при великих кутах девіації, а також зменшення їх взаємного тиску на кромках при переміщенні вкладишів відносно осердя завдяки наявності зазору між ними, що підвищує ДОВГОВІЧНІСТЬ та надійність футеровки Задача вирішується за рахунок того, що у ВІДОМІЙ футеровці канатного барабана, що містить установлені вздовж твірної його поверхні елементи, вироблені з пружного матеріалу, що складаються з окремих вкладишів із канавками під канат, та установлені на осерді, закріпленому на барабані, ВІДПОВІДНО винаходу, кожний вкладиш має закруглені кромки, та в ньому виконано дві напівканавки по обидві сторони від виступу, при цьому вкладиші встановлюються на осерді так, що напів О ю СО ю 53250 канавки сусідніх вкладишів утворюють канавку під канат На фіг 1 зображена частина канатного барабана з запропонованою футеровкою, на фіг 2 окремий вкладиш, розріз, на фіг 3 - вид А на фіг 2, на фіг 4 - частина канатного барабана, вид зверху, на фіг 5 - футерувальний елемент, вид зверху, на фіг 6 замикаючий елемент, вид зверху Футеровка канатного барабана містить елементи, вироблені з пружного матеріалу, які установлені вздовж твірної його поверхні та складаються з окремих вкладишів 1, кожний з яких має дві напівканавки 2, що розташовані по обидві сторони виступу 3, та отвір 4 Торець та кромки кожної напівканавки 2 мають закруглення 5 Вкладиш 1 встановлюється на осерді 6 так, що напівканавки 2 сусідніх вкладишів утворюють канавку під канат Виступаючи КІНЦІ осердь 6 заведені під нижні торці упорів 7 та 8, прикріплених до реборд 9 Довжини с та d виступаючих частин осердя 6 повинні бути не менше ніж товщина кріплення футеровки для того, щоб виключити можливість випадіння осердя з-под упорів 7 та8 Вільний простір від кінцевих вкладишів 1 футерувальних елементів до упорів 7 та 8 заповнюється з'ємними компенсаційними вкладишами Юта 11, які мають напівканавку лише з одного боку, яка утворює з напівканавкою вкладиша 1 канавку під канат Отвір 4 вкладиша 1 є перпендикулярним ВІСІ напівканавки та асиметричним відносно поперечної ВІСІ симетрії вкладиша 1 на величину А Вкладиші 1 встановлюються на осерді 6 та розвертаються один відносно одного у перемінному порядку так, що виступи 12 та западини 13 кожного попереднього футерувального елемента заходять у западини 13 та виступи 12 наступного Вкладиші 1 футерувального елемента зміщені на осерді 6 вздовж твірної відносно вкладишів сусідніх футерувальних елементів на величину t а- — , N де t - крок намотки каната, N - КІЛЬКІСТЬ футерувальних елементів на барабані Завдяки набутому таким чином зміщенню перший вкладиш 1 останнього футерувального елемента примикає до другого вкладиша 1 першого футерувального елемента Інші вкладиші 1 першого та останнього футерувальних елементів примикають ВІДПОВІДНО до попередніх вкладишів 1, та утворюють гвинтову ПгЛ канавку під кутом а Замикаючий футерувальний елемент складається з різних за довжиною вкладишів 1 та 14, розташованих на осерді 6 у перемінному порядку, та їх розміри дорівнюють відстані між виступами 12 та западинами 13 суміжних з ними футерувальних елементів Монтаж футеровки здійснюється наступним чином В першу чергу збираються футерувальні елементи (фіг5,6) На осердя 6 встановлюється перший вкладиш 1 на відстань с від кінця осердя 6 с = Ь + — л, N де b - товщина упорів 8, t - крок намотки каната, N - КІЛЬКІСТЬ футерувальних елементів на барабані, п - порядковий номер футерувального елемента При цьому перші вкладиші 1 усіх футерувальних елементів розвертаються в один бік відносно осердя 6 Далі на осердя 6 нанизують ІНШІ вкладиші 1 та розвертають їх один відносно одного у перемінному порядку так, що вони утворюють на футерувальних елементах виступи 12 та западини 13, а на кінцях осердя 6 встановлюють з'ємні вкладиші 10 та 11, що компенсують зазори між кінцевими вкладишами 1 кожного футерувального елемента та упорів 7 і 8 Далі перший футерувальний елемент встановлюється на барабані та виступаючи КІНЦІ осердя заводяться під упори 7 і8 Наступний футерувальний елемент встановлюється аналогічно першому, при цьому виступи 12 футерувального елемента заходять до западин 13 попереднього футерувального елемента та навпаки Канат закріплюється до барабана з торця Перші та останні витки каната мають найбільші кути девіації, ВІДПОВІДНІ їм виступи 3 на вкладишах 1, по яким ковзає канат, сприймають найбільший боковий тиск і, ВІДПОВІДНО, скоріше зношуються та псуються за рахунок тертя та ударів Суцільний виступ 3 дозволяє зменшити величину напружень, що виникають у вкладиші 1 при контакті з канатом, та підвищує його СТІЙКІСТЬ проти спрацювання, а закруглені кромки 5 на вкладишах 1 зменшують контактні напруження на стику вкладишів 1, при їх переміщенні відносно осердя 6 під дією бокових сил, що підвищує ДОВГОВІЧНІСТЬ та надійність футеровки Фіг. 2 Є = о • > го w го СП , 2& I о | \
