Борозноутворювач
Номер патенту: 20954
Опубліковано: 15.02.2007
Автори: Шабала Микола Олексійович, Кюрчев Володимир Миколайович, Баєв Іван Васильович, Зоря Михайло Віталійович
Формула / Реферат
Борозноутворювач, що складається зі стійки з культиваторною лапою та двобічного відвалу, який відрізняється тим, що двобічний відвал встановлено над культиваторною лапою з можливістю переміщення його в вертикальному напрямку відносно площини її лез.
Текст

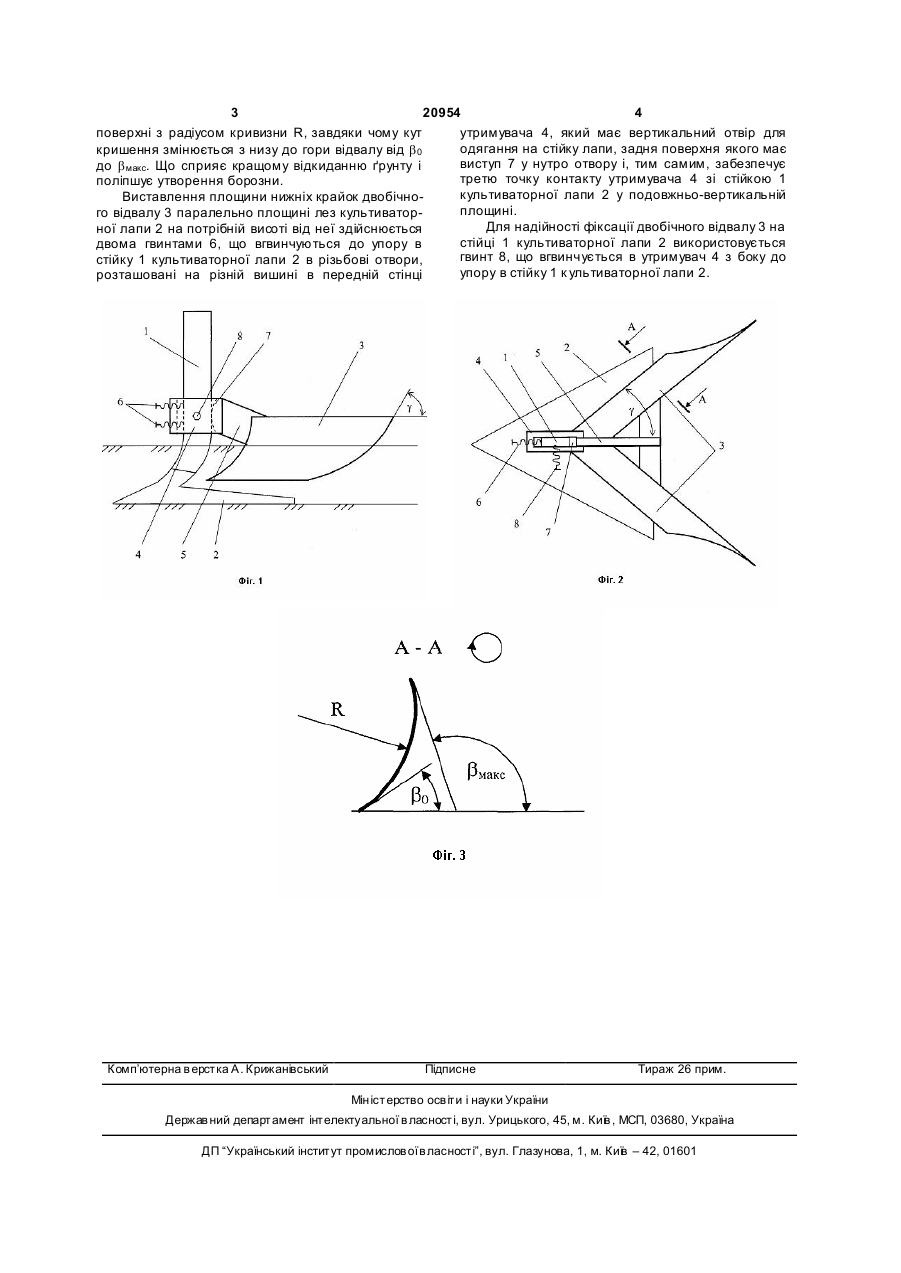

Борозноутворювач, що складається зі стійки з культиваторною лапою та двобічного відвалу, який відрізняє ться тим, що двобічний відвал встановлено над культиваторною лапою з можливістю переміщення його в вертикальному напрямку відносно площини її лез. (19) (21) u200609806 (22) 13.09.2006 (24) 15.02.2007 (46) 15.02.2007, Бюл. № 2, 2007 р. (72) Баєв Іван Васильович, Зоря Михайло Віталійович, Кюрчев Володимир Миколайович, Шабала Микола Олексійович 3 20954 4 поверхні з радіусом кривизни R, завдяки чому кут утримувача 4, який має вертикальний отвір для одягання на стійку лапи, задня поверхня якого має кришення змінюється з низу до гори відвалу від b 0 виступ 7 у нутро отвору і, тим самим, забезпечує до b макс. Що сприяє кращому відкиданню ґрунту і третю точку контакту утримувача 4 зі стійкою 1 поліпшує утворення борозни. культиваторної лапи 2 у подовжньо-вертикальній Виставлення площини нижніх крайок двобічноплощині. го відвалу 3 паралельно площині лез культиваторДля надійності фіксації двобічного відвалу 3 на ної лапи 2 на потрібній висоті від неї здійснюється стійці 1 культиваторної лапи 2 використовується двома гвинтами 6, що вгвинчуються до упору в гвинт 8, що вгвинчується в утримувач 4 з боку до стійку 1 культиваторної лапи 2 в різьбові отвори, упору в стійку 1 к ультиваторної лапи 2. розташовані на різній вишині в передній стінці Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFurrower
Автори англійськоюBaiev Ivan Vasyliovych, Kiurchev Volodymyr Mykolaiovych, Shabala Mykola Oleksiiovych
Назва патенту російськоюБороздоделатель
Автори російськоюБаев Иван Васильевич, Кюрчев Владимир Николаевич, Шабала Николай Алексеевич
МПК / Мітки
МПК: A01B 13/02, A01C 5/00
Мітки: борозноутворювач
