Копір-розпушувач автомата водіння коренезбиральної машини

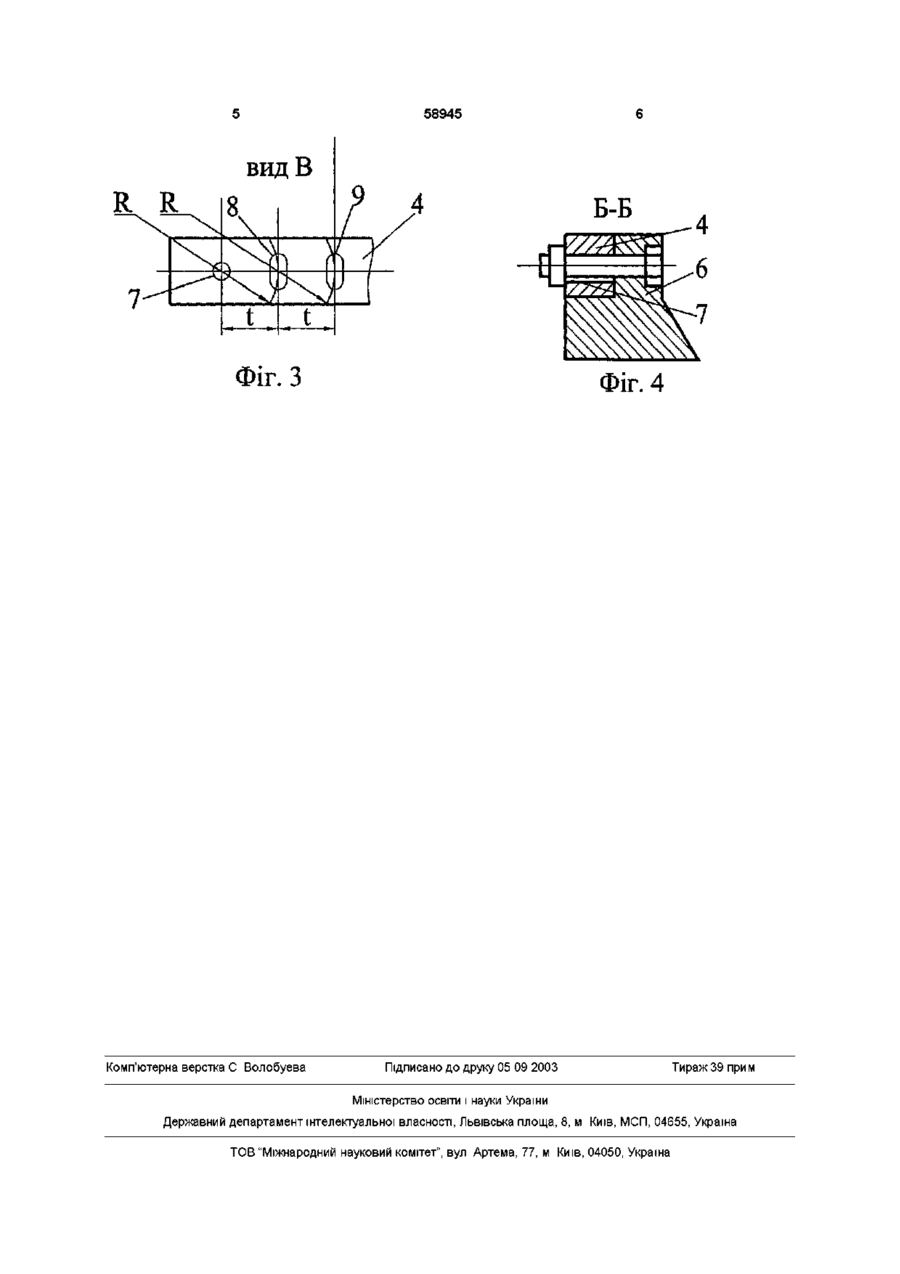

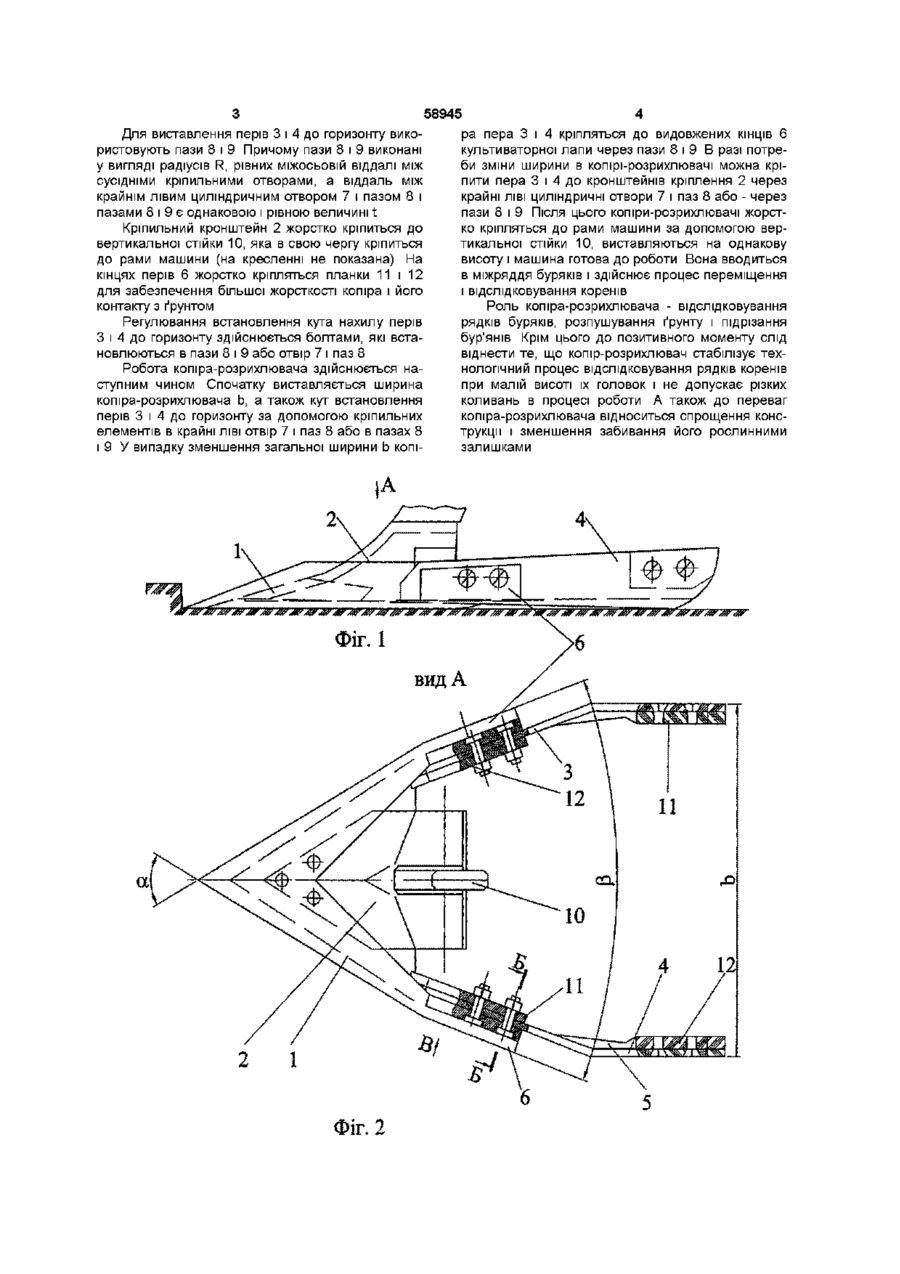

Копір-розпушувач автомата водіння коренезбиральної машини, який складається зі стійки, культиваторної лапи з центральним кутом атаки, правого і лівого пер, кронштейнів кріплення і кріпильних елементів, який відрізняється тим, що культиваторна лапа з двох сторін є видовженої форми леза з кутом відслідковування, який є меншим кута атаки культиваторної лапи, а до кронштейнів кріплення жорстко закріплені лапи правого і лівого пер з ребрами жорсткості, причому крайні ЛІВІ кріпильні отвори від культиваторної лапи виконані циліндричної форми, а всі ІНШІ - у вигляді радіусного паза з радіусом осьової лінії паза, рівним МІЖОСЬОВІЙ віддалі між сусідніми кріпильними отворами, крім цього міжосьова віддаль t між сусідніми пазами рівна відстані між центром крайнього лівого циліндричного отвору і центром сусіднього паза Винахід відноситься до сільськогосподарського машинобудування і може мати широке використання в бурякозбиральних і інших машинах Відомий копір-розрихлювач автомата водіння коренезбиральної машини, який складається зі стійки, культиваторної лапи з центральним кутом атаки, правого і лівого пір'їв, кронштейнів кріплення і кріпильних елементів (Машина корнеуборочная самоходная КС-6, Татьяненко Н В , Кошурко А С изд Облполиграфиздат, Тернополь, 1981 рис 57) Основний недолік даного копіра-розрихлювача - складність конструкції, інтенсивне забивання котра рослинними залишками і велика вартість В основу винаходу поставлена мета спрощення конструкції, зменшення забивання копіра рослинними залишками і зниження вартості виготовлення, шляхом виконання копіра-розрихлювача автомата водіння коренезбиральної машини, який складається зі стійки, культиваторної лапи з центральним кутом атаки, правого і лівого перів, кронштейнів кріплення і кріпильних елементів, причому культиваторна лапа з двох сторін є видовженої форми леза з кутом відслідковування, який є меншим кута атаки культиваторної лапи, а до кронштейнів кріплення жорстко закріплені лапи правого і лівого пір'їв з ребрами жорсткості, причому крайні ЛІВІ кріпильні отвори від культиваторної лапи виконані циліндричної форми, а всі ІНШІ у вигляді радіусного паза з радіусом осьової лінії паза рівним МІЖОСЬОВІЙ віддалі між сусідніми кріпильними отворами, крім цього міжосьова віддаль t між сусідніми пазами рівна відстані між центром крайнього лівого циліндричного отвору і центром сусіднього паза Копір-розрихлювач автомата водіння коренезбиральної машини зображено на фіг 1, фіг 2 - вид А на фіг1, фіг 3 - вид по В отворів для кріплення лівого пера 4 на фіг 2, фіг 4 - січення по Б-Б на фіг 2 Копір-розрихлювач автомата водіння коренезбиральної машини складається з культиваторної лапи 1, яка з двох сторін має видовжену форму леза, яка жорстко кріпиться до кронштейнів кріплення 2, а до останнього жорстко кріпляться праве З і ліве 4 пера кріпильними елементами Культиваторна лапа 1 при вершині утворює центральний кут атаки а, який на видовжених кінцях лапи переходить в кут відслідковування рядків р, який є меншим кута атаки Культиваторна лапа 1 разом з перами 3 і 4 утворюють клин необхідної ширини за умови роботи і створення захисної зони з двох сторін копір-розрихлювача Для забезпечення МІЦНОСТІ перів 3 і 4 в них ви конані ребра жорсткості 5 відомих форм До видовжених КІНЦІВ 6 культиваторної лапи 1 жорстко кріпляться пера 3 і 4 двома болтами через крайні ЛІВІ циліндричні отвори 7 і еліпсні пази 8 або 9 ю 00 ю 58945 Для виставлення перів 3 і 4 до горизонту використовують пази 8 і 9 Причому пази 8 і 9 виконані у вигляді радіусів R, рівних МІЖОСЬОВІЙ віддалі між сусідніми кріпильними отворами, а віддаль між крайнім лівим циліндричним отвором 7 і пазом 8 і пазами 8 і 9 є однаковою і рівною величині t Кріпильний кронштейн 2 жорстко кріпиться до вертикальної стійки 10, яка в свою чергу кріпиться до рами машини (на кресленні не показана) На кінцях перів 6 жорстко кріпляться планки 11 і 12 для забезпечення більшої жорсткості котра і його контакту з ґрунтом Регулювання встановлення кута нахилу перів З і 4 до горизонту здійснюється болтами, які встановлюються в пази 8 і 9 або отвір 7 і паз 8 Робота копіра-розрихлювача здійснюється наступним чином Спочатку виставляється ширина копіра-розрихлювача Ь, а також кут встановлення перів 3 і 4 до горизонту за допомогою кріпильних елементів в крайні ЛІВІ отвір 7 і паз 8 або в пазах 8 і 9 У випадку зменшення загальної ширини b кот 2 1 ра пера 3 і 4 кріпляться до видовжених КІНЦІВ 6 культиваторної лапи через пази 8 і 9 В разі потреби зміни ширини в копірі-розрихлювачі можна кріпити пера 3 і 4 до кронштейнів кріплення 2 через крайні ЛІВІ циліндричні отвори 7 і паз 8 або - через пази 8 і 9 Після ЦЬОГО копіри-розрихлювачі жорстко кріпляться до рами машини за допомогою вертикальної стійки 10, виставляються на однакову висоту і машина готова до роботи Вона вводиться в міжряддя буряків і здійснює процес переміщення і відслідковування коренів Роль копіра-розрихлювача - відслідковування рядків буряків, розпушування ґрунту і підрізання бур'янів Крім цього до позитивного моменту слід віднести те, що копір-розрихлювач стабілізує технологічний процес відслідковування рядків коренів при малій висоті їх головок і не допускає різких коливань в процесі роботи А також до переваг копіра-розрихлювача відноситься спрощення конструкції і зменшення забивання його рослинними залишками 58945 вид В R R 7 Фіг. З Комп'ютерна верстка С Волобуева Фіг. 4 Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
