Комбінована прополювальна лапа

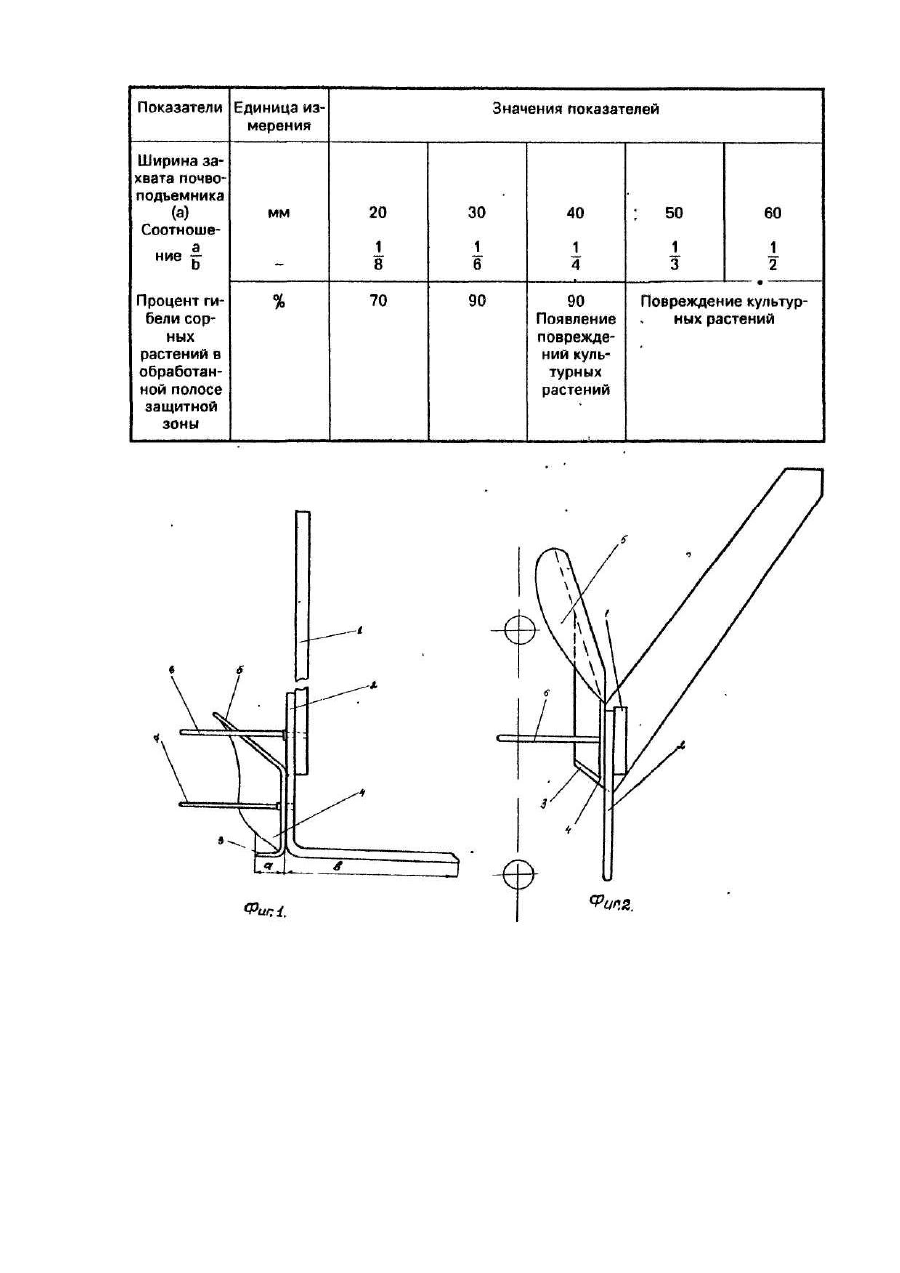

Изобретение относится к сельскохозяйственному машиностроению, а именно, к орудиям для уничтожения сорняков в междурядьях и защитных зонах посевов растений. Известны устройства и рабочие органы для обработки пропашных культур [Карпенко А.Н. и др. Механизация возделывания сельскохозяйственных культур. М., "Колос", 1974, С.216-217]. Однако известные рабочие органы не обеспечивают рыхления почвы и полного уничтожения сорняков в защитной зоне культурных растений. Простым и надежным агротехническим приемом в борьбе с сорняками является присыпание сорных растений в защитной зоне рядка слоем почвы. На этом принципе работает устройство, описанное [Завгородний А.Ф., Черняк Ф.В. Новый рабочий орган для уничтожения сорняков в рядках культурных растений. Республиканский межведомственный тематический научно-технический сборник. - "Механизация и электрификация сельского хозяйства", вып. 69, Киев, 1989]. Новый рабочий орган состоит из заделывателя и установленного перед ним на высоте, не превышающей высоты почвенного валка, деформатора. Перемещаясь в защитной зоне рядка, деформатор наклоняет сорные растения, а слой почвы, образуемый заделывателем, присыпает их. При взаимодействии с культурным растением деформатор изгибается, так как жесткость его подобрана таким образом, что сила сопротивления изгибу культурного растения превышает усилие, необходимое для прогиба деформатора, и огибает культурное растение. Недостатком описанного рабочего органа является то, что он применяется в комплекте с рыхлителем, что обуславливает большую металлоемкость устройства. Наиболее близким к заявленному является плоскорежущий рабочий орган [Авт.св. Ns 728744, кл. А 01 В 35/26], содержащий стойку и подрезающий нож, снабженный почвоподъемником, выполненным в виде пальцевого диска, который установлен на вертикальной оси с возможностью свободного вращения, причем пальцы диска изогнуты по форме поверхности Мебиуса. При движении плоскорежущего рабочего органа в слое почвы подрезающий нож рыхлит почву и подрезает сорняки в междурядиях, пальцевый диск вращается, разрыхляя почву и нарушая корневую систему сорняков непосредственно в защитной зоне культурных растений. Недостатком описанной конструкции является низкая эксплуатационная надежность из-за частого заклинивания и выхода из строя вращающегося рабочего органа и увеличенная металлоемкость, так как наличие вращающего рабочего органа требует повышенной жесткости конструкции. В основу изобретения поставлена задача создания такого плоскорежущего рабочего органа, в конструкции которого отсутствуют вращающиеся детали, за счет чего повышается эксплуатационная надежность, снижается его металлоемкость и обеспечивается эффективное уничтожение сорняков и рыхление почвы в защитной зоне культурных растений. Поставленная задача решается следующим образом. Комбинированная прополочная лапа содержит стойку с расположенной на ней лапой с лезвием, почвоподъемником, стеблеотводом и деформатором сорных растений. Согласно изобретению, почвоподъем-ник закреплен на стойке, со стороны, противоположной расположению лезвия лапы, и выполнен в виде единой жесткой конструкции, состоящей из рыхлителя в форме ножа, переходящего в направитель, выполненный в форме изогнутой пластины и связывающий рыхлитель с отвалом, имеющим форму цилиндрической поверхности причем ширина захвата кожа рыхлителя почвоподъемника не превышает 1/6 ширины захвата лезвия лапы. Достижение технического результата заключается в том, что обеспечивается эксплуатационная надежность конструкции, снижение ее металлоемкости, высокая эффективность уничтожения сорняков и рыхление почвы в защитной зоне культурных растений за счет выполнения комбинированной-прополочной лапы в виде единой жесткой конструкции и выбора соотношения ширины захвата ножа рыхлителя почвоподъемника и ширины захвата лезвия лапы. На фиг.1 - изображена комбинированная прополочная лапа; на фиг.2 - то же, вид сверху. Комбинированная прополочная лапа (правого или левого исполнения) состоит из стойки 1, служащей для крепления лапы с лезвием 2 для обработки междурядья, почвоподъемника, нижняя часть которого состоит из рыхлителя 3, переходящего в направитель почвы 4, отвала 5, стеблеотвода 6 и деформатора сорных растений 7. Устройство работает следующим образом. В процессе движения культиватора, лезвие 2 комбинированной прополочной лапы, закрепленной на грядиле секций рабочих органов (не показано) с помощью стойки 1, подрезает сорняки, в междурядье, а нож рыхлителя 3 подрезает сорняки и рыхлит почву в защитной зоне рядка культурных растений. Одновременно деформатор сорных растений 7 пригибает находящиеся в защитной зоне сорные растения, а стеблеотвод 6 отклоняет культурные растения. Почва с рыхлителя 3 почвоподъемника передается посредством направителя 4 на отвал 5 и далее в сторону защитной зоне междурядья, присыпая деформированные сорные растения. Обоснование выбора соотношения размеров ширины захвата почвоподъемника и ширины захвата лезвия прополочной лапы вытекает из проведенных исследований, результаты которых приведены в таблице, где "а" - ширина захвата почвоподъемника, "b" - ширина захвата прополочной лапы с лезвием, принята равной 165 мм. Из таблицы видно, что оптимальное соотношение ширины захвата прополочной лапы с лезвием (а/b), обеспечивающее наивысший эффект по уничтожению сорных растений, составляет 1/6.
