E02F 5/32 — розпушувачі

Номер патенту: 122823

Опубліковано: 25.01.2018

Автори: Турченюк Василь Олександрович, Рокочинський Анатолій Миколайович, Лук'янчук Олександр Петрович, Волк Павло Павлович

МПК: A01B 13/08, A01B 13/14, E02F 5/32 ...

Мітки: робочий, орган, глибокорозпушувача

Формула / Реферат:

Робочий орган глибокорозпушувача, який включає раму з несучими стояками, на яких поярусно закріплені ґрунторозробні елементи у вигляді спряження горизонтального ножа з увігнутою симетричною жолобоподібною поверхнею рівнозмінної кривизни з найменшим радіусом кривизни на виході з неї, величина якого пропорційна розміру поперечника планового структурного елемента розпушеного ґрунту окремого ярусу, який відрізняється тим, що жолобоподібна...

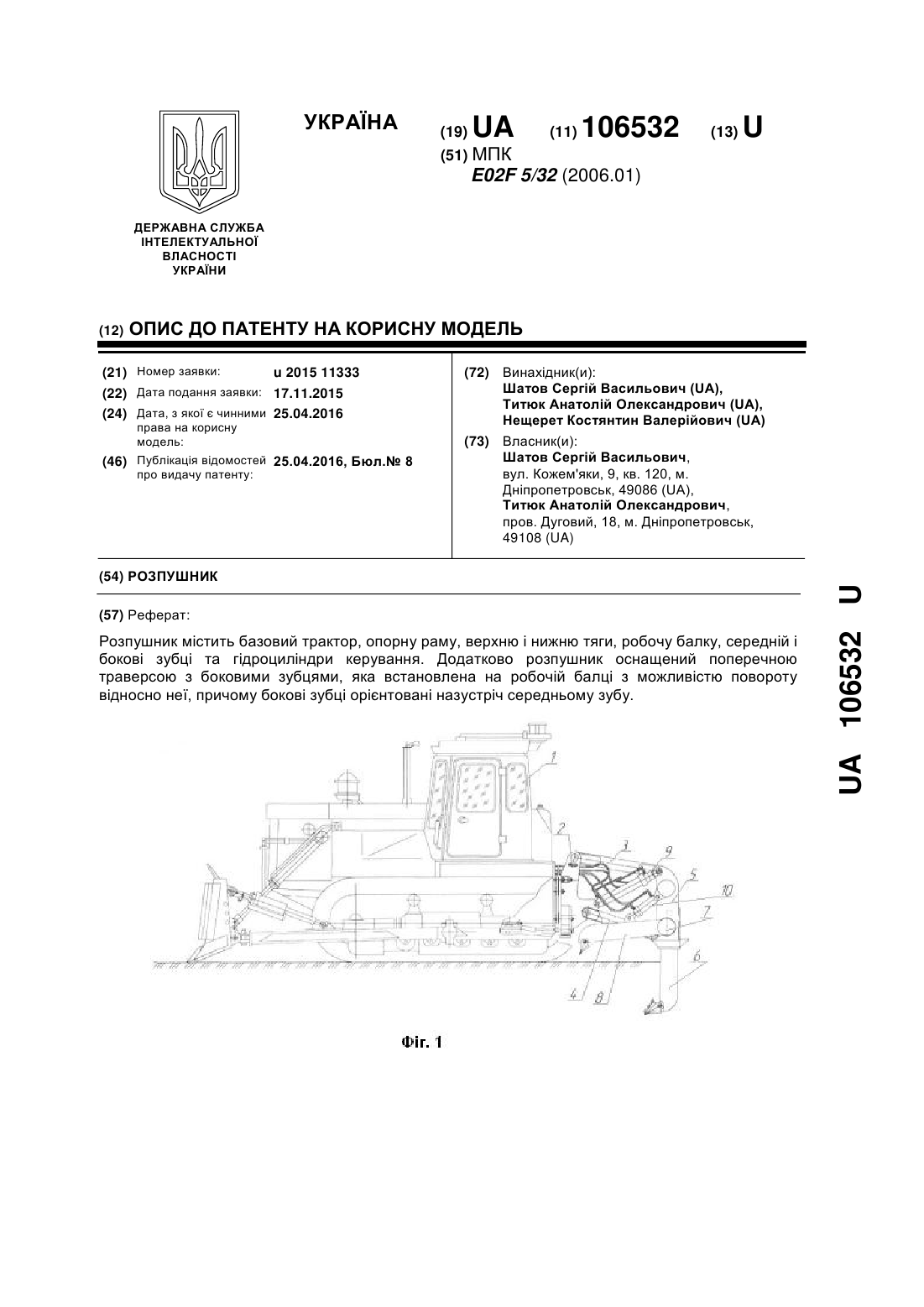

Номер патенту: 106532

Опубліковано: 25.04.2016

Автори: Титюк Анатолій Олександрович, Нещерет Костянтин Валерійович, Шатов Сергій Васильович

МПК: E02F 5/32

Мітки: розпушник

Формула / Реферат:

Розпушник, що містить базовий трактор, опорну раму, верхню і нижню тяги, робочу балку, середній і бокові зубці та гідроциліндри керування, який відрізняється тим, що додатково оснащений поперечною траверсою з боковими зубцями, яка встановлена на робочій балці з можливістю повороту відносно неї, причому бокові зубці орієнтовані назустріч середньому зубу.

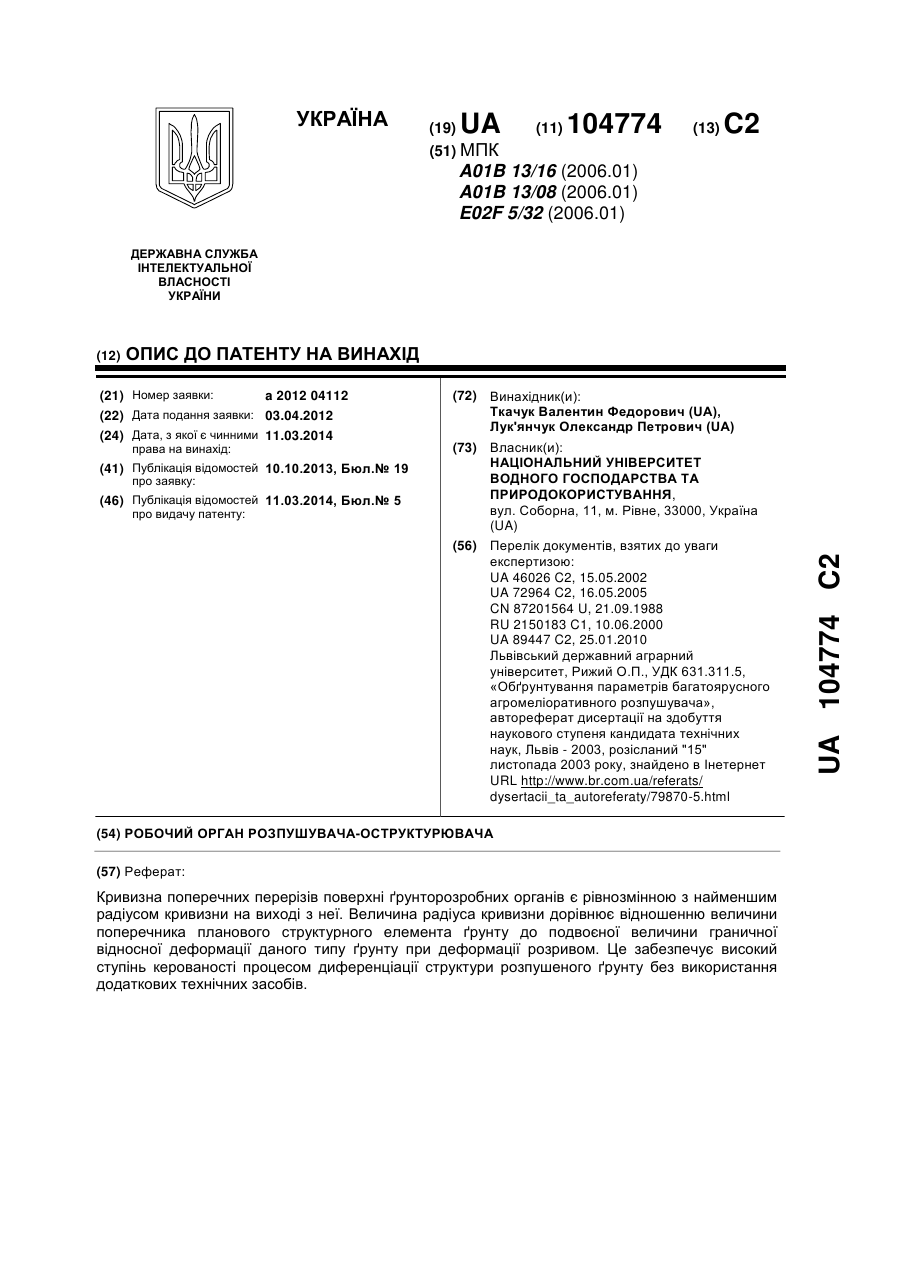

Номер патенту: 104774

Опубліковано: 11.03.2014

Автори: Ткачук Валентин Федорович, Лук'янчук Олександр Петрович

МПК: A01B 13/16, E02F 5/32, A01B 13/08 ...

Мітки: розпушувача-оструктурювача, робочий, орган

Формула / Реферат:

Робочий орган розпушувача-оструктурювача, який містить раму з несучими стояками, на яких закріплені ґрунторозробні органи у вигляді спряження горизонтального ножа з увігнутою симетричною жолобоподібною поверхнею змінної кривизни, який відрізняється тим, що кривизна поперечних перерізів поверхонь ґрунторозробних органів є рівнозмінною з найменшим радіусом кривизни на виході з них, величина якого дорівнює відношенню величини поперечника...

Номер патенту: 104318

Опубліковано: 27.01.2014

Автор: Аракама Мартінез де Лагідальґа Хав'єр

МПК: E02F 5/32, A01B 13/08

Мітки: екскаваторів, ударний, гідравлічний, розпушувач, механічних

Формула / Реферат:

1. Гідравлічний ударний розпушувач для землерийних машин, які застосовують для розламування і виймання з ґрунту твердих об'єктів, таких як камені, бетон, асфальт або подібне, який має зуб (1), з'єднаний з несучою головкою (5) на землерийній машині за допомогою декількох з'єднувальних елементів (6), і привідних пристроїв (2, 3), які складаються з першого ексцентрика (2) і другого ексцентрика (3), і акумулятора (4) енергії,який...

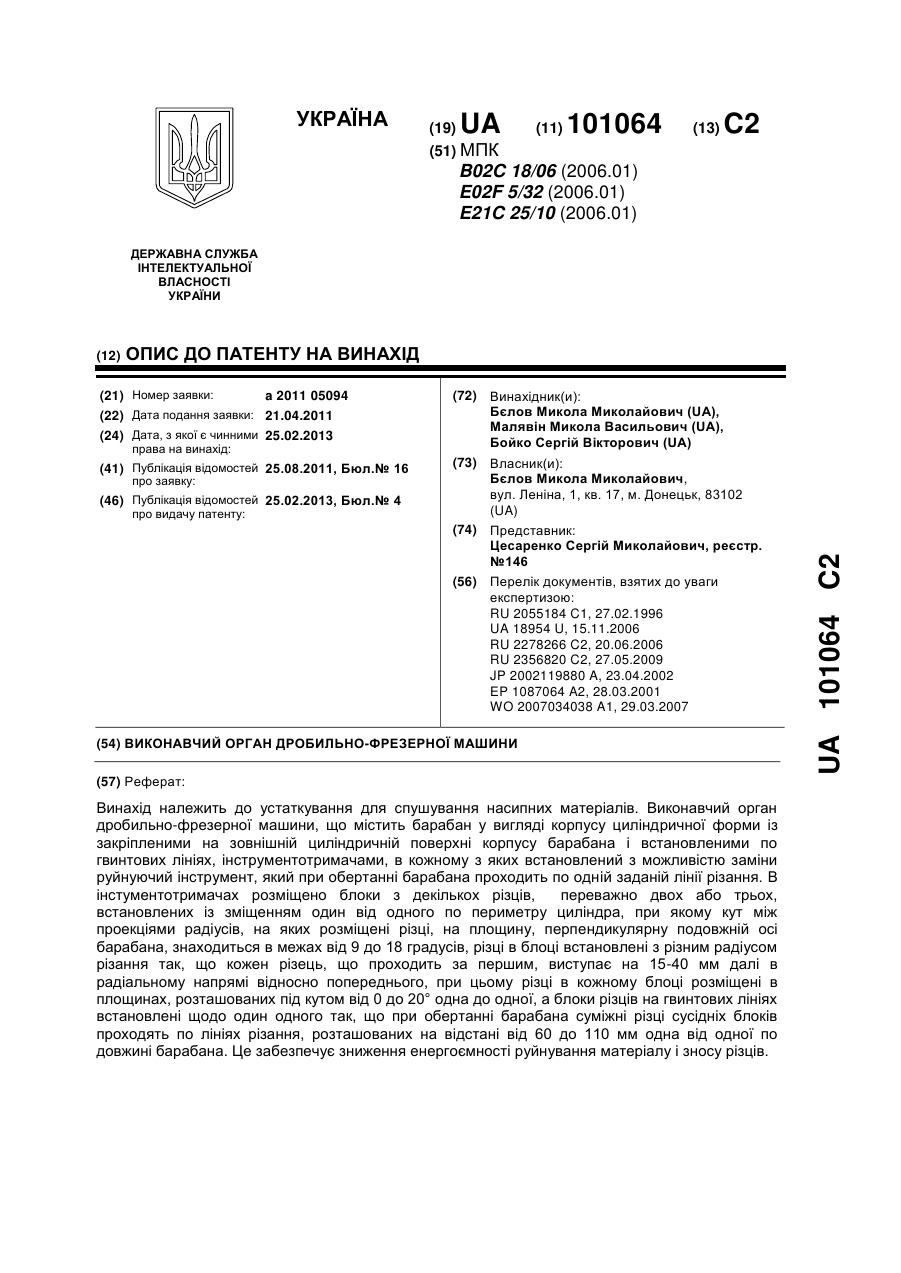

Номер патенту: 101064

Опубліковано: 25.02.2013

Автори: Бєлов Микола Миколайович, Малявін Микола Васильович, Бойко Сергій Вікторович

МПК: E02F 5/32, E21C 25/10, B02C 18/06 ...

Мітки: виконавчий, орган, дробильно-фрезерної, машини

Формула / Реферат:

Виконавчий орган дробильно-фрезерної машини, що містить барабан у вигляді корпусу циліндричної форми із закріпленими на зовнішній циліндричній поверхні корпусу барабана і встановленими по гвинтових лініях, інструментотримачами, в кожному з яких встановлений з можливістю заміни руйнуючий інструмент, який при обертанні барабана проходить по одній заданій лінії різання, який відрізняється тим, що в інстументотримачах розміщено блоки з декількох...

Номер патенту: 81348

Опубліковано: 25.12.2007

Автори: Степанюк Антон Адамович, Форсюк Сергій Павлович, Кравець Святослав Володимирович, Косяк Олександр Володимирович, Ткачук Ігор Валентинович, Ткачук Валентин Федорович, Лук'янчук Олександр Петрович, Романовський Олександр Леонтійович

МПК: E02F 5/10, E02F 5/30, E02F 5/32 ...

Мітки: багатоярусний, орган, робочий, землерийний

Формула / Реферат:

Багатоярусний землерийний робочий орган, що містить раму з тяговим і допоміжним шарнірами та розміщеними на ній з рознесенням по вертикалі і горизонталі ґрунторозробними елементами, який відрізняється тим, що тяговий шарнір виконаний з можливістю вертикального і горизонтального переміщення відносно різальних кромок ґрунторозробних елементів у профільній площині за залежністю

Номер патенту: 25582

Опубліковано: 10.08.2007

Автори: Бойко Сергій Вікторович, Малявін Микола Васильович

МПК: B02C 18/06, E02F 5/32, E02F 5/30 ...

Мітки: дробильно-фрезерна, машина

Формула / Реферат:

1. Дробильно-фрезерна машина, що включає самохідний візок, в корпусі якого встановлений виконавчий орган у вигляді закріпленого на привідному валу в підшипникових опорах з горизонтальною віссю обертання циліндричного фрезерного барабана з різцями, зв'язаного з приводом у вигляді редуктора з електродвигуном, яка відрізняється тим, що виконавчий орган з різцями виконаний з двох, встановлених співвісно або під кутом в плані, нерівним 180°, кожен...

Номер патенту: 18954

Опубліковано: 15.11.2006

Автори: Малявін Микола Васильович, Бойко Сергій Вікторович

МПК: B02C 18/06, E02F 5/30, B02C 23/00 ...

Мітки: насипних, монолітних, матеріалів, змерзлих, машина, кусків, руйнування, фрезерно-дробильна

Формула / Реферат:

1. Фрезерно-дробильна машина для руйнування насипних змерзлих матеріалів і монолітних кусків, включає двовісний самохідний візок, в корпусі якого на всю його ширину вбудований, привантажений частиною ваги машини, основний циліндричний фрезерний барабан з різцями, встановлений на привідному валу з горизонтальною віссю обертання, яка відрізняється тим, що щонайменше з однієї бокової сторони корпусу встановлений, виступаючий за межі корпусу і...

Номер патенту: 61863

Опубліковано: 17.11.2003

Автори: Левицький Ростислав Григорович, Пелевін Леонід Євгенович, Рашківський Володимир Павлович

МПК: E02F 5/32

Мітки: розпушувача, орган, дії, активної, робочий

Формула / Реферат:

Робочий орган розпушувача активної дії, який містить стійку 5, шарнірно встановлену на рамі 4 машини, ніж 6, шарнірно сполучений зі стійкою 5, та приводи стійки та ножа, який відрізняється тим, що робочий орган оснащений принаймні двома сильфонами 8, стійка 5 має Г-подібну форму з полицею, що примикає до нижнього кінця поздовжнього елемента, та орієнтованою вільним кінцем у напрямку переміщення машини, ніж сполучений з полицею стійки шарніром...

Номер патенту: 51611

Опубліковано: 16.12.2002

Автор: Лаздон Віктор Семенович

МПК: E02F 5/32, E02F 3/28

Мітки: екскаватора, гідравлічного, робоче, обладнання

Формула / Реферат:

Рабочее оборудование гидравлического екскаватора, включающее рукоять с шарнирно установленным на ней ковшом и рыхлителем, связанными с приводом их поворота, отличающееся тем, что рыхлитель выполнен двузубым, при этом расстояние между зубьями рыхлителя больше ширины ковша, а его длина - не менее высоты ковша.

Номер патенту: 46026

Опубліковано: 15.05.2002

Автори: Ткачук Ігор Валентинович, Рижий Олександр Петрович, Сиротинський Олександр Артемович, Романовський Олександр Леонтійович, Ткачук Валентин Федорович

МПК: E02F 5/30, E02F 5/32

Мітки: орган, робочий, розпушувача

Формула / Реферат:

Робочий орган розпушувача, що включає стояк, на якому жорстко закріплено декілька грунторозробних елементів, рознесених по вертикалі і горизонталі таким чином, що кожний вищий грунторозробний елемент випереджає нижчий, і які утворюють між собою грунтопрохідні вікна, який відрізняється тим, що кожний грунторозробний елемент являє собою прямий горизонтальний ніж, що по ходу руху зрізуваної стружки поступово переходить у грунтонаправляючу...

Номер патенту: 24189

Опубліковано: 07.07.1998

Автори: Хмара Леонід Андрійович, Соколов Ігор Анатолійович, Шатов Сергій Васильович

МПК: E02F 5/32

Мітки: розпушувач

Формула / Реферат:

Рыхлитель, содержащий подвеску, рыхлительную стойку с наконечником, расклинивающий нож, источник колебаний ножа, отличающийся тем, что расклинивающий нож шарнирно установлен на рыхлительной стойке и связан с источником колебаний ножа.

Номер патенту: 5623

Опубліковано: 28.12.1994

Автори: Главацький Казимир Цезарович, Гільдін Григорій Ілліч, Лаздон Віктор Семенович, Хмара Леонід Андрійович, Шатов Сергій Васильович

МПК: E02F 5/32

Мітки: розпушувача, навісне, обладнання

Формула / Реферат:

1. Навесное оборудование рыхлителя, включающее подвеску, выполненную из опорной рамы, из верхних и нижних тяг, из рабочей балки для установки рыхлительных зубьев и из гидроцилиндра управления, рыхлительные зубья с наконечниками, установленные под острым углом к продольной, вертикальной плоскости оборудования и расположенные по разные стороны относительно последней, отличающееся тем, что нижняя тяга выполнена в виде силовой балки из двух...

Номер патенту: 5275

Опубліковано: 28.12.1994

Автори: Лаздон Віктор Семенович, Главацький Казимир Цезарович, Хмара Леонід Андрійович, Шатов Сергій Васильович

МПК: E02F 5/32

Мітки: робочий, орган, розпушувача

Формула / Реферат:

(57) Рабочий орган рыхлителя, включающий параллелограммную подвеску, на которой в рабочей балке размещены рыхлительные элементы, отличающийся тем, что рыхлительные элементы выполнены в верхней части с зубчатыми секторами и закреплены шарнирно на рабочей балке с возможностью бокового поворота посредством механизма регулирования углов между рыхлительными элементами, выполненными в виде гидроуправляемой зубчатой рейки, контактирующей с двух...

Номер патенту: 5392

Опубліковано: 28.12.1994

Автори: Цвєтков Федір Володимирович, Главацький Казимир Цезарович, Лаздон Віктор Семенович, Гільдін Григорій Ілліч, Шатов Сергій Васильович, Хмара Леонід Андрійович

МПК: E02F 5/32

Мітки: розпушувача, орган, рабочий

Формула / Реферат:

(57) 1. Рабочий орган рыхлителя, содержащий рабочую балку, стойки, рыхлительные зубья с наконечниками, тяги, гидроцилиндр, отличающийся тем, что рабочая балка в поперечном сечении выполнена трапецеидальной коробчатой формы с окнами в верхнем и нижнем основаниях, к верхнему основанию через окна ее нижнего основания шарнирно прикреплены стойки с рыхлительными зубьями, снабженные механизмом регулирования угла наклона зубьев в противоположные от...

Номер патенту: 2695

Опубліковано: 26.12.1994

Автори: Кузьмін Генріх Петрович, Вєтохіна Олена Володимировна, Вєтохін Володимир Іванович, Панов Іван Михайлович, Кузнецов Юрій Акимович, Іорданський Роберт Борисович, Оралов Мейрембай Аскербайович, Столяров Олександр Миколайович

МПК: E02F 5/32, A01B 39/00

Мітки: лапа, розрихлювача, грунту

Формула / Реферат:

Лапа рыхлителя почвы, имеющая режущие кромки и боковые обрезы, а рабочая поверхность выполнена в виде сопряженных между собой вы­пуклой и вогнутой поверхностей, отличающаяся тем, что, с целью повышения качества и производительности обработки почвы, одна из режущих кромок выполнена выпуклой, а другая — вогнутой, причем линия сопряжения выпуклой и вогнутой поверхностей расположена под острым углом к боковому обрезу.
