Пристрій для усунення течі підводного трубопроводу

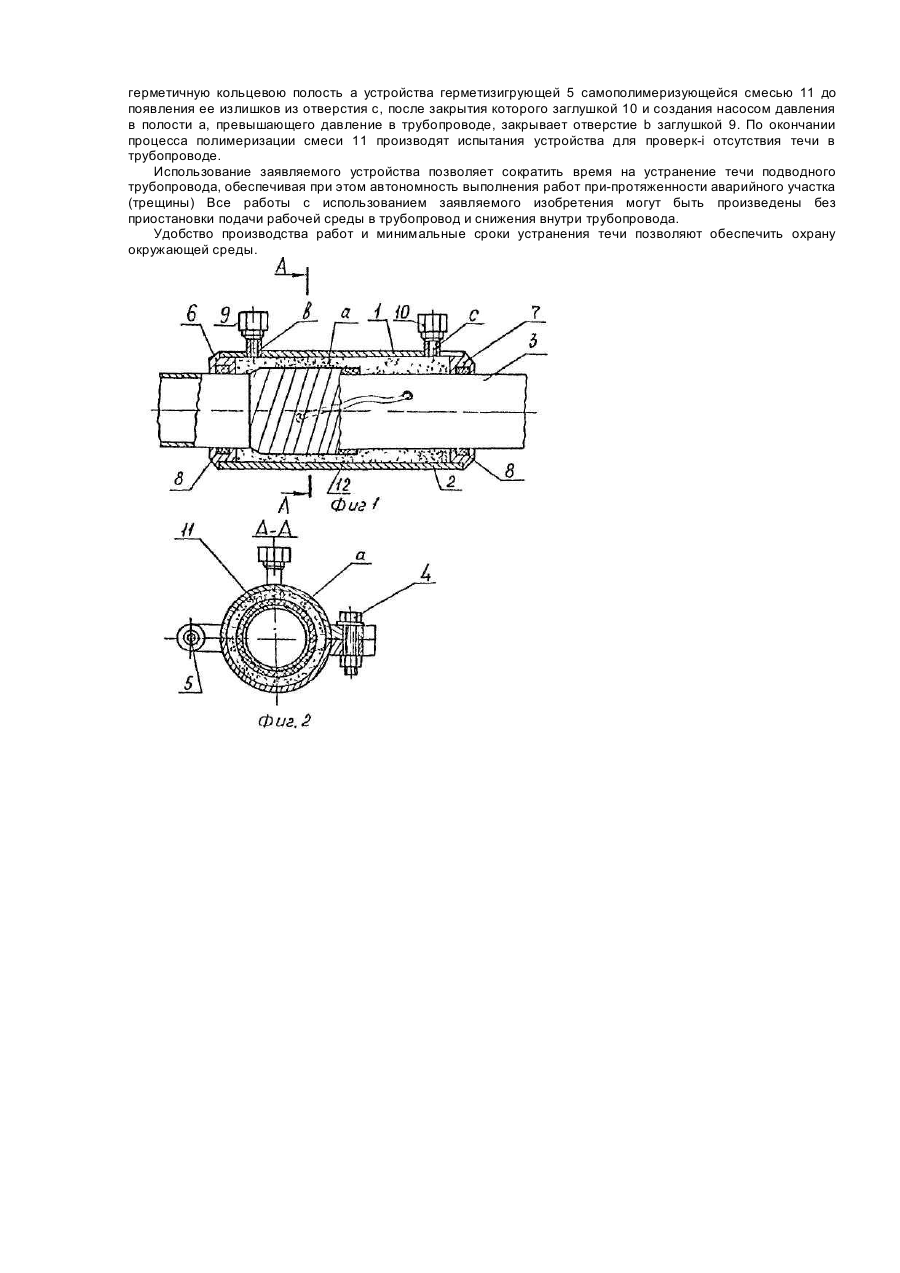

Устройство относится к трубопроводному транспорту жидкостей, преимущественно нефтепродуктов и предназначено для устранения течи подводного трубопровода. Известно устройство для ликвидации свищей в трубопроводе, включающее несущий элемент в виде чередующихся пластин постоянных магнитов и плоскопараллельных пластин магнитопроводов из ферромагнитного материала, и упругое уплотнение с винтовым прижимным механизмом [1]. Недостатком известного устройства является то. что оно может перекрывать свищевое отверстие точечного вида и мало эффективно в случае щелевых отверстий, так как не обеспечивает достаточной надежности использования магнитного элемента. Известны также способ и устройство для заделки по месту трещин и разрывов в трубопроводе, предусматривающее введение в него ремонтного оборудования, содержащего надувную трубу с продольными ребрами, между которыми образованы желобки. Концы трубы закрыты концевыми устройствами. В средней части трубы имеется камера для выпуска, умлотнительного материала. Трубу надувают, пока ее ребра и концы не придут в плотный контакт с внутренней поверхностью стенки трубопровода, после чего от внешнего источника через выпускную камеру в указанные желобки впрыскивают уплотнительный материал, заполняющий также все трещины в стенке трубопровода. После отвердевания уплотнительного материала ремонтное оборудование удаляют из трубопровода. Одно из концевых устройств имеет патрубки для подвода в трубу сжатого воздуха и для подачи уплотнительного материала того отвердителя к соплам камеры. Для протаскивания ремонтного оборудования через трубопровод служат опорные стержни, соединенные проволочным канатом [2]. Недостатком этого способа и устройства являются их сложность, а главное - невозможность их использовать под водой на действующем трубопроводе. Ближайшим по технической сущности аналогом заявляемого изобретения является устройство для устранения течи подводного трубопровода, включающее скрепленные на его дефектном участке посредством фланцевого соединения два, снабженные уплотнительным элементом, полухомута [3]. К недостаткам указанного устройства следует отнести его низкую надежность при использовании в море на большой глубине и а штормовых условиях из-за недостаточной степени его герметизации примененным уплотнительным элементом. В основу заявляемого изобретения поставлена задача повышения надежности и степени герметизации, сокращения времени ремонтных работ при устранении течи в действующем под рабочим давлением подводном трубопроводе путем образования заявляемым устройством над дефектным участком трубопровода герметичной полости, заполненной герметизирующей самополимеризующейся смесью под давлением, превышающем рабочее давление в трубопроводе. Поставленная задача решается тем, что в устройстве для устранения течи подводного трубопровода, включающем скрепленные на его дефектном участке посредством фланцевого соединения два полухомута, снабженные уплотнительным элементом, полухомуты выполнены в виде полумуфт с боковыми поперечными относительно их продольной оси стенками, образующих в сборе между собой и трубопроводом замкнутую герметичную кольцевую полость, которая заполнена герметизирующей самополимеризугащейся смесью под давлением, превышающим рабочее давление в трубопроводе, через имеющиеся в одном из полумуфт отверстия, снабженные заглушками, причем на очищенную поверхность дефектного участка трубопровода нанесена, до установки и скрепления на нем полумуфт, полиэтиленовая пленка с липким водостойким слоем, при этом боковые поперечные стенки полумуфт снабжены уплотнительным элементом, а одно из фланцевых соединений выполнено шарнирным с возможностью раскрытия в горизонтальной плоскости. Таким образом, в заявляемом устройстве в отличие от прототипа полухомуты выполнены в виде полумуфт с боковыми поперечными относительно их продольной оси стенками, образующих в сборе друг с другом и трубопроводом замкнутую герметичную полость, которая заполнена герметизирующей самополимеризующейся смесью под давлением, превышающем рабочее давление через имеющиеся в одной из полумуфт отверстия, снабженные заглушками, причем на поверхность дефектного участка трубопровода нанесена до установки и скрепления на нем полумуфт полиэтиленовая пленка с липким водостойким слоем, при этом их боковые поперечные стенки снабжены уплотнительным элементом, а одно из фланцевых соединений полумуфт выполнено шарнирным с возможностью его раскрытия в горизонтальной плоскости, что позволяет в отличие от прототипа устранять течь в действующем трубопроводе под водой, обеспечивая при этом высокую степень герметизации и надежность. На фиг.1 изображен продольный разрез заявляемого устройства; на фиг.2 - разрез А-А на фиг.1. Описываемое устройство содержит два полухомута, выполненные в виде полумуфт 1 и 2, скрепленных на трубопроводе 3 фланцами посредством стяжных болтов 4, одна пара из которых дополнительно соединена шарнирно с возможностью ее раскрытия на горизонтальной оси 5. Полумуфты 1 и 2 выполнены с боковыми поперечными относительно их продольной оси стенками 6 и 7, которые снабжены уплотнительными элементами 8. Между трубопроводом 3 и скрепленными на нем полумуфтами 1 и 2 образована замкнутая герметичная кольцевая полость а, заполненная через имеющиеся в полумуфте 1 и отверстия b и с с заглушками 9 и 10, герметизирующей самополимеризующейся смесью 11, а именно - клеевой композицией, изготовленной по авт.св. № 584533, кл. С 09 J 3/14 1976, применяемой в судоремонте для склеивания в морской воде и воздухе металлических конструкций На наружную поверхность дефектного участка трубопровода 3 нанесена перед установкой и скреплением на нем полумуфт 1 и 2, полиэтиленовая лента 12 с липким водостойким слоем. Устранение течи подводного трубопровода осуществляют под водой водолазы следующим образом: наружную поверхность дефектного участка трубопровода 3 очищают от изоляции, коррозии и обрастания механическим способом и, при необходимости, засверливают концы трещин. На очищенную поверхность наносят полиэтиленовую пленку 12 с липким водостойким слоем. После этого на трубопровод 3 устанавливают и скрепляют на нем друг с другом фланцами полумуфты 1 и 2 посредством стяжных болтов 4. Затем при открытых в полумуфте 1 отверстиях b и с через отверстие заполняют посредством ручного насоса герметичную кольцевою полость а устройства герметизигрующей 5 cамополимеризующейся смесью 11 до появления ее излишков из отверстия с, после закрытия которого заглушкой 10 и создания насосом давления в полости а, превышающего давление в трубопроводе, закрывает отверстие b заглушкой 9. По окончании процесса полимеризации смеси 11 производят испытания устройства для проверк-і отсутствия течи в трубопроводе. Использование заявляемого устройства позволяет сократить время на устранение течи подводного трубопровода, обеспечивая при этом автономность выполнения работ при-протяженности аварийного участка (трещины) Все работы с использованием заявляемого изобретения могут быть произведены без приостановки подачи рабочей среды в трубопровод и снижения внутри трубопровода. Удобство производства работ и минимальные сроки устранения течи позволяют обеспечить охрану окружающей среды.
