Пристрій для роботи з льодом, ущільненим снігом та/або грунтом

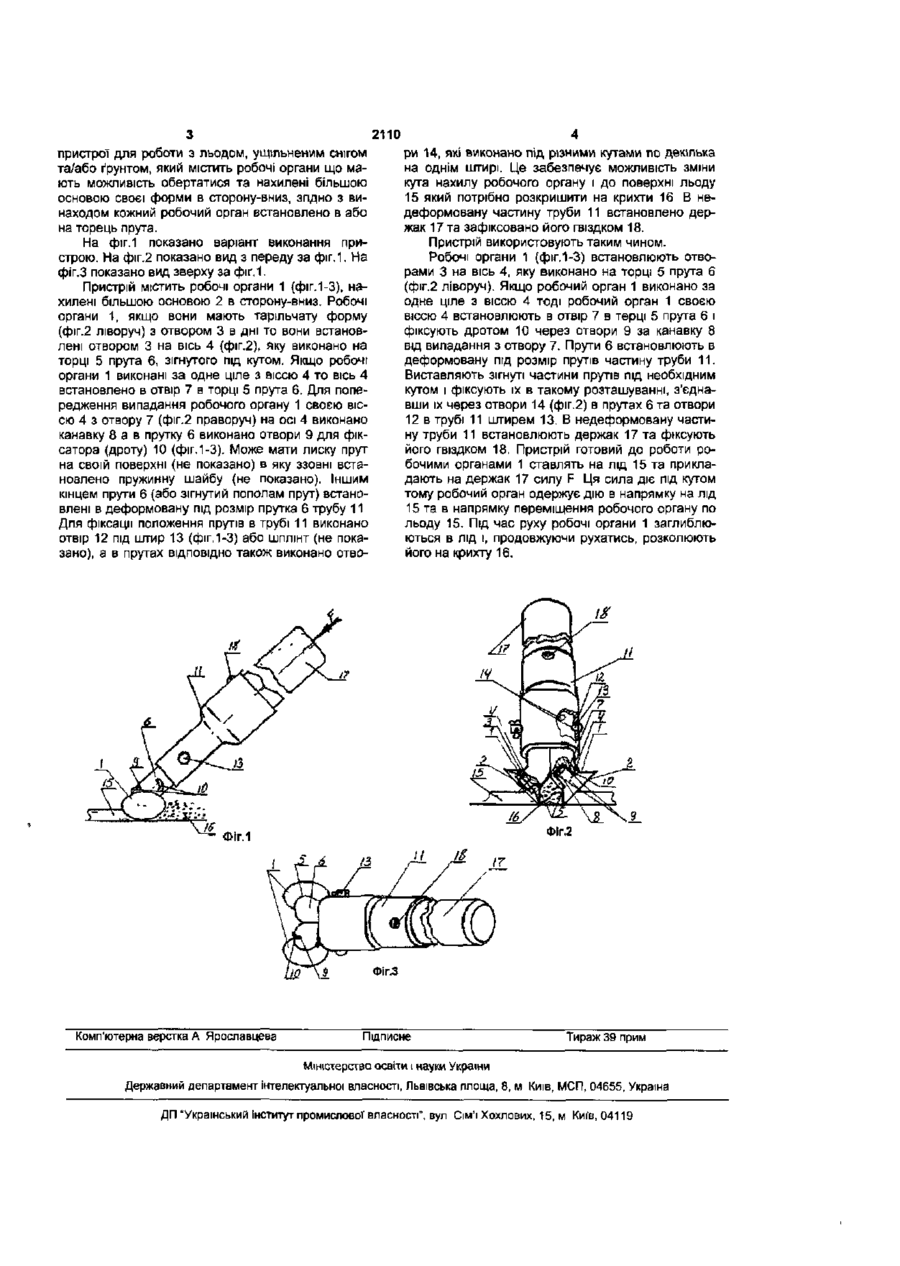

УКРАЇНА (19) UА (11)2110 (із, U (51)7ЕО1Н5/12 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ * ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ПРИСТРІЙ ДЛЯ РОБОТИ З ЛЬОДОМ, УЩІЛЬНЕНИМ СНІГОМ ТА/АБО ГРУНТОМ 1 (21)2002086901 (22)21.08 2002 (24) 17.11.2003 (46) 17 11 2003, Бюл. № 11, 2003 р (72) Погорельський Станіслав Володимирович, Погорельська Юлія Станіславівна, Радченко Олена Станіславівна (73) Погорельський Станіслав Володимирович (57) 1. Пристрій для роботи з льодом, ущільненим снігом та/або ґрунтом, що містить робочі органи, встановлені з можливістю обертання та нахилені більшою основою своєї форми вниз, який відрізняється тим, що робочі органи встановлені в/або на торець прута. 2 Пристрій за п.1, який відрізняється тим, що на торці прута виконано посадочне місце (вісь) для встановлення на ньому робочого органу 3. Пристрій за п.1, який відрізняється тим, що в торці виконано отвір для осі робочого органа, з якою робочий орган виконаний як одне ціле. 4. Пристрій за п.З, який відрізняється тим, що на осі робочого органа виконано кільцеву канавку, а в пруті - посадочне місце для фіксатора. 5. Пристрій за п.4, який відрізняється тим, що посадочне місце для фіксатора виконано в вигляді двох отворів, які перетинають з боків отвір в пруті в МІСЦІ, де розташована канавка на встановленій в отвір прута осі, а фіксатор виконано з штиря (дроту) 6 Пристрій за п.4, який відрізняється тим, що на пруті в МІСЦІ, де розташована канавка на встановленій в отвір осі, виконано паз під фіксатор, а фіксатор виконано в вигляді пружинної шайби. 7 Пристрій за п.1, який відрізняється тим, що робочий орган має тарілчасту форму, з отвором в ДНІ. 8 Пристрій за п 1, який відрізняється тим, що робочий орган має форму конуса з твірною в вигляді кривої лінії. 9. Пристрій за п.1, який відрізняється тим, що робочий орган має форму конуса (зрізаного конуса) з прямою твірною. 10. Пристрій за п.1, який відрізняється тим, що в робочому органі з боку його більшої основи виконано заглиблення. 11 Пристрій за п.1, який відрізняється тим, що робочий орган з боку його більшої основи виконаний без заглиблення. 12. Пристрій за п.1, який відрізняється тим, що прут зігнуто. 13. Пристрій за п.1, який відрізняється тим, що в пруті виконано отвір (отвори) для фіксації його розташування 14. Пристрій за п.1, який відрізняється тим, що прути встановлено в деформовану під розмір прутів частину труби та зафіксовано їх розташування штирями через отвори в прутах та трубі. 15. Пристрій за п.1, який відрізняється тим, що в недеформованій частині труби встановлено тримач. 16. Пристрій за п 1, який відрізняється тим, що кут нахилу робочих органів зафіксовано відносно деформованої1 частини труби штирем, встановленим в той чи інший отвір прута 17. Пристрій за п.З, який відрізняється тим, що робочий орган своєю віссю встановлений в отвір штиря на підшипнику ковзання. 18 Пристрій за п.З, який відрізняється тим, що робочий орган своєю віссю встановлений в отвір штиря на підшипнику кочення. Корисна модель відноситься до засобів обробітку льоду, зчищення льоду з поверхонь тротуарів, дворів, розпушення ущільненого снігу та обробітку грядок, городів і таке інше. Відомий пристрій (Патент України №19724 Бюл. №6 25.12.57.) в якому робочі органи нахилені більшою основою своєї форми в сторону-вниз та встановлені на корпусі. Недоліком цього пристрою являється те, що корпус має досить велику вагу і займає досить великий простір поперек руху пристрою. В основу корисної моделі покладено задачу розташування робочих органів на якомога меншій за розмірами основі і за рахунок цього досягти полегшення пристрою та зручності в роботі Поставлена задача досягається тим, що в 2110 ри 14, які виконано під різними кутами по декілька на однім штирі. Це забезпечує можливість зміни кута нахилу робочого органу і до поверхні льоду 15 який потрібно розкришити на крихти 16 В недеформовану частину труби 11 встановлено держак 17 та зафіксовано його гвіздком 18. Пристрій використовують таким чином. Робочі органи 1 (фіг.1-3) встановлюють отворами 3 на вісь 4, яку виконано на торці 5 прута 6 (фіг.2 ліворуч). Якщо робочий орган 1 виконано за одне ціле з віссю 4 тоді робочий орган 1 своєю віссю 4 встановлюють в отвір 7 в терці 5 прута 6 і фіксують дротом 10 через отвори 9 за канавку 8 вщ випадання з отвору 7. Прути 6 встановлюють в деформовану під розмір прутів частину труби 11. Виставляють зігнуті частини прутів під необхідним кутом і фіксують їх в такому розташуванні, з'єднавши їх через отвори 14 (фіг.2) в прутах 6 та отвори12 в трубі 11 штирем 13. В недеформовану частину труби 11 встановлюють держак 17 та фіксують його гвіздком 18. Пристрій готовий до роботи робочими органами 1 ставлять на лід 15 та прикладають на держак 17 силу F Ця сила діє під кутом тому робочий орган одержує дію в напрямку на лід 15 та в напрямку переміщення робочого органу по льоду 15. Під час руху робочі органи 1 заглиблюються в лід і, продовжуючи рухатись, розколюють його на крихту 16. пристрої для роботи з льодом, ущільненим СНІГОМ та/або ґрунтом, який містить робочі органи що мають можливість обертатися та нахилені більшою основою своєї форми в сторону-вниз, згідно з винаходом кожний робочий орган встановлено в або на торець прута. На фіг.1 показано варіант виконання пристрою. На фіг.2 показано вид з переду за фіг. 1. На фіг.З показано вид зверху за фіг.1. Пристрій містить робочі органи 1 (фіг.1-3), нахилені більшою основою 2 в сторону-вниз. Робочі органи 1, якщо вони мають тарільчату форму (фіг.2 ліворуч) з отвором 3 в дні то вони встановлені отвором 3 на вісь 4 (фіг.2), яку виконано на торці 5 прута 6, зігнутого під кутом. Якщо робочі органи 1 виконані за одне ціле з віссю 4 то вісь 4 встановлено в отвір 7 в торці 5 прута 6. Для попередження випадання робочого органу 1 своєю віссю 4 з отвору 7 (фіг.2 праворуч) на осі 4 виконано канавку 8 а в прутку 6 виконано отвори 9 для фіксатора (дроту) 10 (фіг. 1-3). Може мати лиску прут на своїй поверхні (не показано) в яку ззовні встановлено пружинну шайбу (не показано). Іншим кінцем прути 6 (або зігнутий пополам прут) встановлені в деформовану під розмір прутка 6 трубу 11 Для фіксації положення прутів в трубі 11 виконано отвір 12 під штир 13 (фіг.1-3) або шплінт (не показано), а в прутах ВІДПОВІДНО також виконано отво Фіг.2 ^— Фіг.1 Фіг.3 Комп'ютерна верстка А Ярославцева Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
