Пристрій для роботи з льодом та ущільненим снігом та/або обробітку грунту

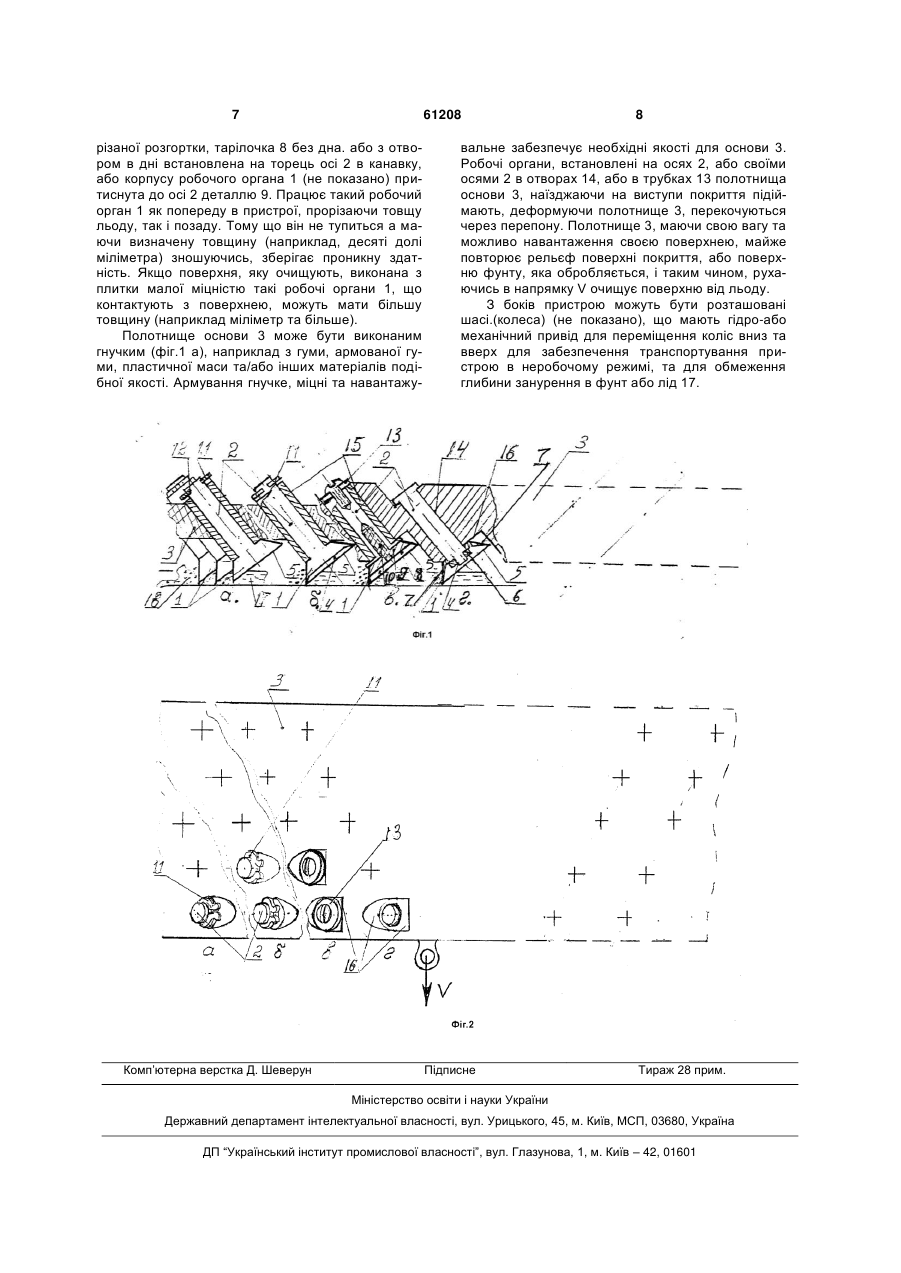

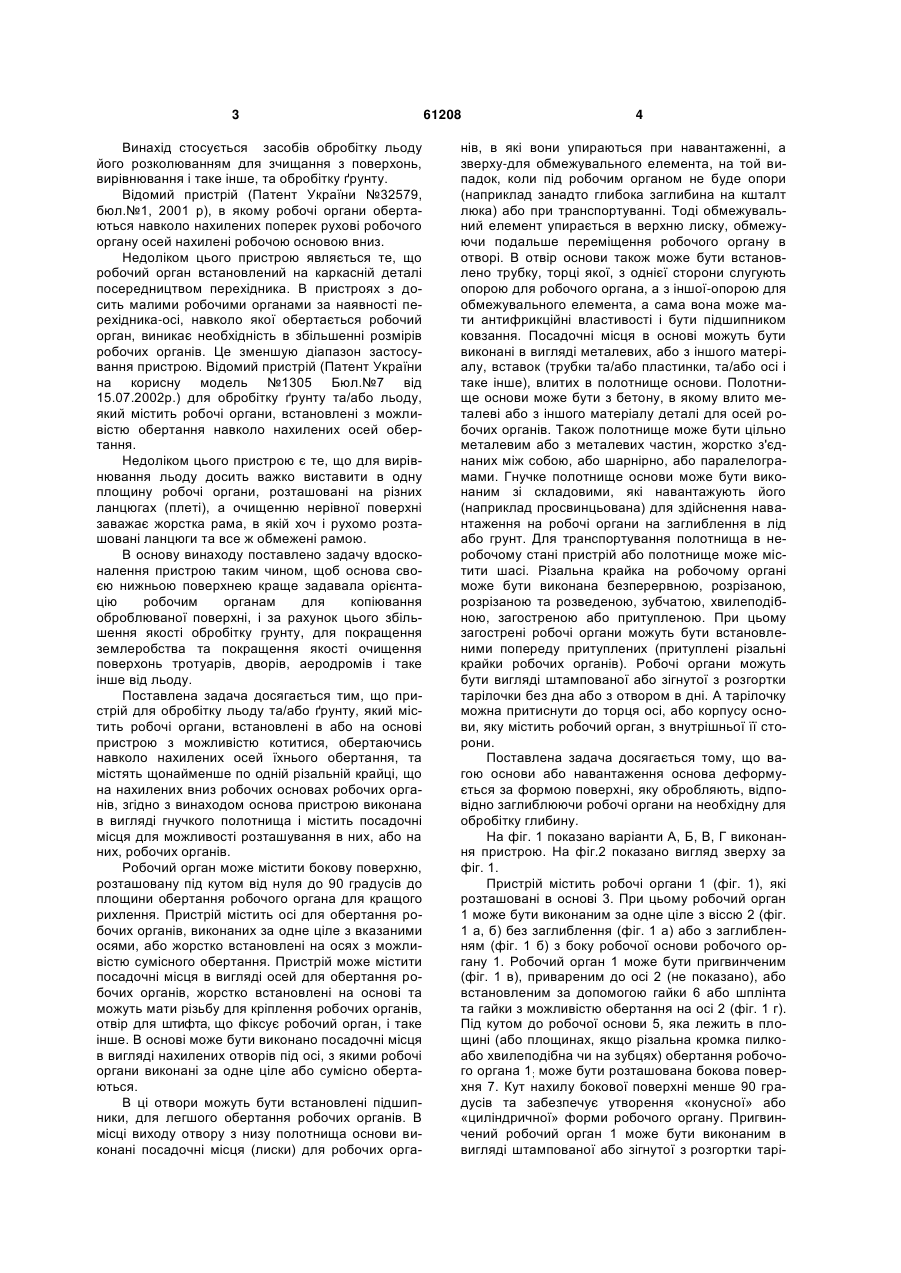

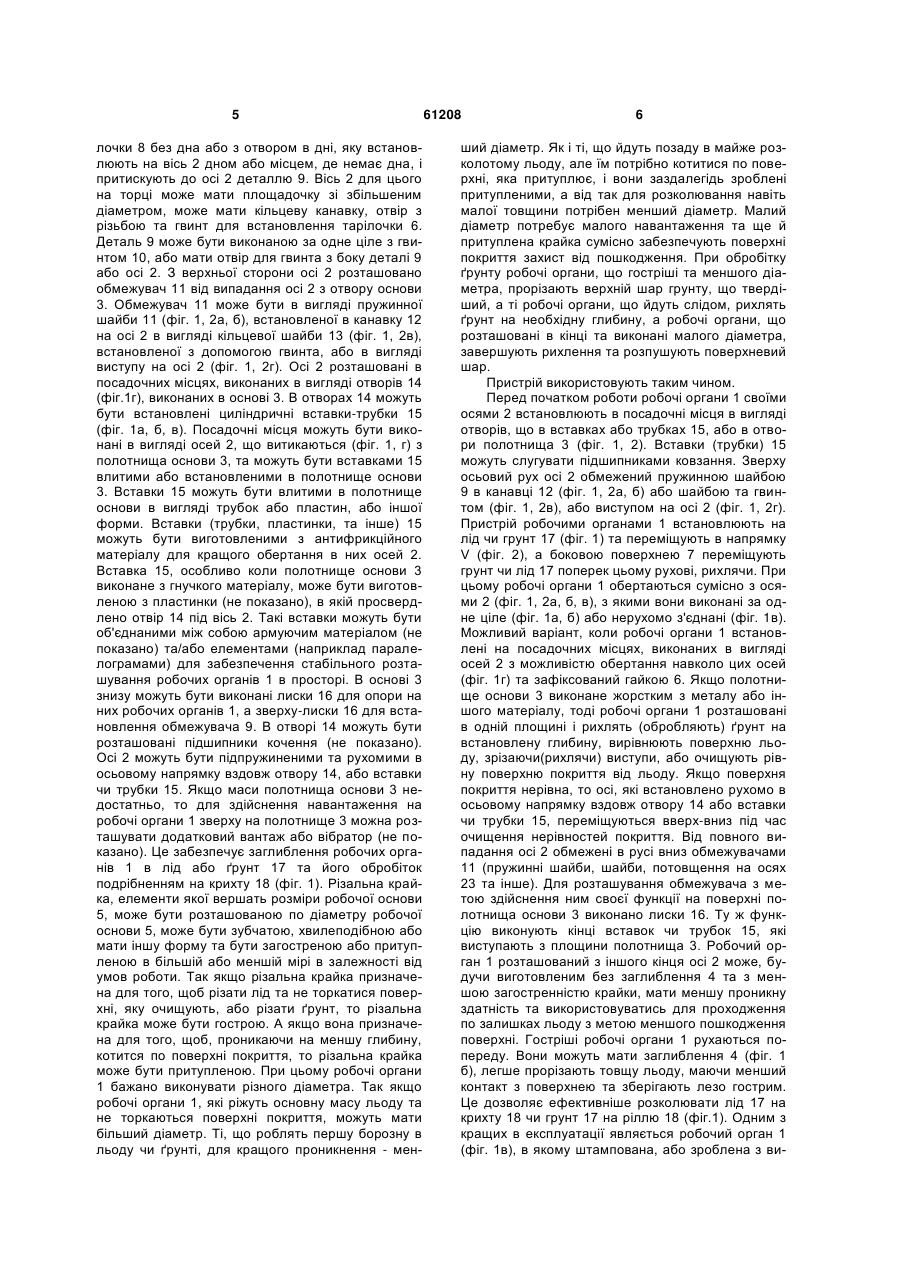

1. Пристрій для обробітку льоду та/або ґрунту, який містить основу, на або в якій встановлені робочі органи, які розташовані своєю робочою основою вниз з можливістю котитися, обертаючись навколо нахилених осей їхнього обертання, який відрізняється тим, що основа пристрою виконана у вигляді гнучкого полотнища і містить посадочні місця для можливості розташування в них, або на них, робочих органів. 2. Пристрій за п. 1, який відрізняється тим, що робочий орган містить бокову поверхню, розташовану під кутом від 0 до 90 градусів до площини обертання робочого органу. 3. Пристрій за п. 1, який відрізняється тим, що містить осі для обертання робочих органів, виконаних за одне ціле з вказаними осями або жорстко встановлених на осях з можливістю сумісного обертання. 4. Пристрій за п. 1, який відрізняється тим, що містить посадочні місця, виконані у вигляді осей, встановлених на основі для обертання на них робочих органів. 5. Пристрій за п. 1, який відрізняється тим, що в основі виконано нахилені посадочні місця у вигляді отворів під осі робочих органів. 6. Пристрій за п. 5, який відрізняється тим, що в отвори основи встановлено підшипники. 7. Пристрій за п. 5, який відрізняється тим, що в місці виходу отвору з низу полотнища основи ви 2 (19) 1 3 Винахід стосується засобів обробітку льоду його розколюванням для зчищання з поверхонь, вирівнювання і таке інше, та обробітку ґрунту. Відомий пристрій (Патент України №32579, бюл.№1, 2001 р), в якому робочі органи обертаються навколо нахилених поперек рухові робочого органу осей нахилені робочою основою вниз. Недоліком цього пристрою являється те, що робочий орган встановлений на каркасній деталі посередництвом перехідника. В пристроях з досить малими робочими органами за наявності перехідника-осі, навколо якої обертається робочий орган, виникає необхідність в збільшенні розмірів робочих органів. Це зменшую діапазон застосування пристрою. Відомий пристрій (Патент України на корисну модель №1305 Бюл.№7 від 15.07.2002р.) для обробітку ґрунту та/або льоду, який містить робочі органи, встановлені з можливістю обертання навколо нахилених осей обертання. Недоліком цього пристрою є те, що для вирівнювання льоду досить важко виставити в одну площину робочі органи, розташовані на різних ланцюгах (плеті), а очищенню нерівної поверхні заважає жорстка рама, в якій хоч і рухомо розташовані ланцюги та все ж обмежені рамою. В основу винаходу поставлено задачу вдосконалення пристрою таким чином, щоб основа своєю нижньою поверхнею краще задавала орієнтацію робочим органам для копіювання оброблюваної поверхні, і за рахунок цього збільшення якості обробітку грунту, для покращення землеробства та покращення якості очищення поверхонь тротуарів, дворів, аеродромів і таке інше від льоду. Поставлена задача досягається тим, що пристрій для обробітку льоду та/або ґрунту, який містить робочі органи, встановлені в або на основі пристрою з можливістю котитися, обертаючись навколо нахилених осей їхнього обертання, та містять щонайменше по одній різальній крайці, що на нахилених вниз робочих основах робочих органів, згідно з винаходом основа пристрою виконана в вигляді гнучкого полотнища і містить посадочні місця для можливості розташування в них, або на них, робочих органів. Робочий орган може містити бокову поверхню, розташовану під кутом від нуля до 90 градусів до площини обертання робочого органа для кращого рихлення. Пристрій містить осі для обертання робочих органів, виконаних за одне ціле з вказаними осями, або жорстко встановлені на осях з можливістю сумісного обертання. Пристрій може містити посадочні місця в вигляді осей для обертання робочих органів, жорстко встановлені на основі та можуть мати різьбу для кріплення робочих органів, отвір для штифта, що фіксує робочий орган, і таке інше. В основі може бути виконано посадочні місця в вигляді нахилених отворів під осі, з якими робочі органи виконані за одне ціле або сумісно обертаються. В ці отвори можуть бути встановлені підшипники, для легшого обертання робочих органів. В місці виходу отвору з низу полотнища основи виконані посадочні місця (лиски) для робочих орга 61208 4 нів, в які вони упираються при навантаженні, а зверху-для обмежувального елемента, на той випадок, коли під робочим органом не буде опори (наприклад занадто глибока заглибина на кшталт люка) або при транспортуванні. Тоді обмежувальний елемент упирається в верхню лиску, обмежуючи подальше переміщення робочого органу в отворі. В отвір основи також може бути встановлено трубку, торці якої, з однієї сторони слугують опорою для робочого органа, а з іншої-опорою для обмежувального елемента, а сама вона може мати антифрикційні властивості і бути підшипником ковзання. Посадочні місця в основі можуть бути виконані в вигляді металевих, або з іншого матеріалу, вставок (трубки та/або пластинки, та/або осі і таке інше), влитих в полотнище основи. Полотнище основи може бути з бетону, в якому влито металеві або з іншого матеріалу деталі для осей робочих органів. Також полотнище може бути цільно металевим або з металевих частин, жорстко з'єднаних між собою, або шарнірно, або паралелограмами. Гнучке полотнище основи може бути виконаним зі складовими, які навантажують його (наприклад просвинцьована) для здійснення навантаження на робочі органи на заглиблення в лід або грунт. Для транспортування полотнища в неробочому стані пристрій або полотнище може містити шасі. Різальна крайка на робочому органі може бути виконана безперервною, розрізаною, розрізаною та розведеною, зубчатою, хвилеподібною, загостреною або притупленою. При цьому загострені робочі органи можуть бути встановленими попереду притуплених (притуплені різальні крайки робочих органів). Робочі органи можуть бути вигляді штампованої або зігнутої з розгортки тарілочки без дна або з отвором в дні. А тарілочку можна притиснути до торця осі, або корпусу основи, яку містить робочий орган, з внутрішньої її сторони. Поставлена задача досягається тому, що вагою основи або навантаження основа деформується за формою поверхні, яку обробляють, відповідно заглиблюючи робочі органи на необхідну для обробітку глибину. На фіг. 1 показано варіанти А, Б, В, Г виконання пристрою. На фіг.2 показано вигляд зверху за фіг. 1. Пристрій містить робочі органи 1 (фіг. 1), які розташовані в основі 3. При цьому робочий орган 1 може бути виконаним за одне ціле з віссю 2 (фіг. 1 а, б) без заглиблення (фіг. 1 а) або з заглибленням (фіг. 1 б) з боку робочої основи робочого органу 1. Робочий орган 1 може бути пригвинченим (фіг. 1 в), привареним до осі 2 (не показано), або встановленим за допомогою гайки 6 або шплінта та гайки з можливістю обертання на осі 2 (фіг. 1 г). Під кутом до робочої основи 5, яка лежить в площині (або площинах, якщо різальна кромка пилкоабо хвилеподібна чи на зубцях) обертання робочого органа 1; може бути розташована бокова поверхня 7. Кут нахилу бокової поверхні менше 90 градусів та забезпечує утворення «конусної» або «циліндричної» форми робочого органу. Пригвинчений робочий орган 1 може бути виконаним в вигляді штампованої або зігнутої з розгортки тарі 5 лочки 8 без дна або з отвором в дні, яку встановлюють на вісь 2 дном або місцем, де немає дна, і притискують до осі 2 деталлю 9. Вісь 2 для цього на торці може мати площадочку зі збільшеним діаметром, може мати кільцеву канавку, отвір з різьбою та гвинт для встановлення тарілочки 6. Деталь 9 може бути виконаною за одне ціле з гвинтом 10, або мати отвір для гвинта з боку деталі 9 або осі 2. З верхньої сторони осі 2 розташовано обмежувач 11 від випадання осі 2 з отвору основи 3. Обмежувач 11 може бути в вигляді пружинної шайби 11 (фіг. 1, 2а, б), встановленої в канавку 12 на осі 2 в вигляді кільцевої шайби 13 (фіг. 1, 2в), встановленої з допомогою гвинта, або в вигляді виступу на осі 2 (фіг. 1, 2г). Осі 2 розташовані в посадочних місцях, виконаних в вигляді отворів 14 (фіг.1г), виконаних в основі 3. В отворах 14 можуть бути встановлені циліндричні вставки-трубки 15 (фіг. 1a, б, в). Посадочні місця можуть бути виконані в вигляді осей 2, що витикаються (фіг. 1, г) з полотнища основи 3, та можуть бути вставками 15 влитими або встановленими в полотнище основи 3. Вставки 15 можуть бути влитими в полотнище основи в вигляді трубок або пластин, або іншої форми. Вставки (трубки, пластинки, та інше) 15 можуть бути виготовленими з антифрикційного матеріалу для кращого обертання в них осей 2. Вставка 15, особливо коли полотнище основи 3 виконане з гнучкого матеріалу, може бути виготовленою з пластинки (не показано), в якій просвердлено отвір 14 під вісь 2. Такі вставки можуть бути об'єднаними між собою армуючим матеріалом (не показано) та/або елементами (наприклад паралелограмами) для забезпечення стабільного розташування робочих органів 1 в просторі. В основі 3 знизу можуть бути виконані лиски 16 для опори на них робочих органів 1, а зверху-лиски 16 для встановлення обмежувача 9. В отворі 14 можуть бути розташовані підшипники кочення (не показано). Осі 2 можуть бути підпружиненими та рухомими в осьовому напрямку вздовж отвору 14, або вставки чи трубки 15. Якщо маси полотнища основи 3 недостатньо, то для здійснення навантаження на робочі органи 1 зверху на полотнище 3 можна розташувати додатковий вантаж або вібратор (не показано). Це забезпечує заглиблення робочих органів 1 в лід або ґрунт 17 та його обробіток подрібненням на крихту 18 (фіг. 1). Різальна крайка, елементи якої вершать розміри робочої основи 5, може бути розташованою по діаметру робочої основи 5, може бути зубчатою, хвилеподібною або мати іншу форму та бути загостреною або притупленою в більшій або меншій мірі в залежності від умов роботи. Так якщо різальна крайка призначена для того, щоб різати лід та не торкатися поверхні, яку очищують, або різати ґрунт, то різальна крайка може бути гострою. А якщо вона призначена для того, щоб, проникаючи на меншу глибину, котится по поверхні покриття, то різальна крайка може бути притупленою. При цьому робочі органи 1 бажано виконувати різного діаметра. Так якщо робочі органи 1, які ріжуть основну масу льоду та не торкаються поверхні покриття, можуть мати більший діаметр. Ті, що роблять першу борозну в льоду чи ґрунті, для кращого проникнення - мен 61208 6 ший діаметр. Як і ті, що йдуть позаду в майже розколотому льоду, але їм потрібно котитися по поверхні, яка притуплює, і вони заздалегідь зроблені притупленими, а від так для розколювання навіть малої товщини потрібен менший діаметр. Малий діаметр потребує малого навантаження та ще й притуплена крайка сумісно забезпечують поверхні покриття захист від пошкодження. При обробітку ґрунту робочі органи, що гостріші та меншого діаметра, прорізають верхній шар грунту, що твердіший, а ті робочі органи, що йдуть слідом, рихлять ґрунт на необхідну глибину, а робочі органи, що розташовані в кінці та виконані малого діаметра, завершують рихлення та розпушують поверхневий шар. Пристрій використовують таким чином. Перед початком роботи робочі органи 1 своїми осями 2 встановлюють в посадочні місця в вигляді отворів, що в вставках або трубках 15, або в отвори полотнища 3 (фіг. 1, 2). Вставки (трубки) 15 можуть слугувати підшипниками ковзання. Зверху осьовий рух осі 2 обмежений пружинною шайбою 9 в канавці 12 (фіг. 1, 2а, б) або шайбою та гвинтом (фіг. 1, 2в), або виступом на осі 2 (фіг. 1, 2г). Пристрій робочими органами 1 встановлюють на лід чи грунт 17 (фіг. 1) та переміщують в напрямку V (фіг. 2), а боковою поверхнею 7 переміщують грунт чи лід 17 поперек цьому рухові, рихлячи. При цьому робочі органи 1 обертаються сумісно з осями 2 (фіг. 1, 2а, б, в), з якими вони виконані за одне ціле (фіг. 1а, б) або нерухомо з'єднані (фіг. 1в). Можливий варіант, коли робочі органи 1 встановлені на посадочних місцях, виконаних в вигляді осей 2 з можливістю обертання навколо цих осей (фіг. 1г) та зафіксований гайкою 6. Якщо полотнище основи 3 виконане жорстким з металу або іншого матеріалу, тоді робочі органи 1 розташовані в одній площині і рихлять (обробляють) ґрунт на встановлену глибину, вирівнюють поверхню льоду, зрізаючи(рихлячи) виступи, або очищують рівну поверхню покриття від льоду. Якщо поверхня покриття нерівна, то осі, які встановлено рухомо в осьовому напрямку вздовж отвору 14 або вставки чи трубки 15, переміщуються вверх-вниз під час очищення нерівностей покриття. Від повного випадання осі 2 обмежені в русі вниз обмежувачами 11 (пружинні шайби, шайби, потовщення на осях 23 та інше). Для розташування обмежувача з метою здійснення ним своєї функції на поверхні полотнища основи 3 виконано лиски 16. Ту ж функцію виконують кінці вставок чи трубок 15, які виступають з площини полотнища 3. Робочий орган 1 розташований з іншого кінця осі 2 може, будучи виготовленим без заглиблення 4 та з меншою загостренністю крайки, мати меншу проникну здатність та використовуватись для проходження по залишках льоду з метою меншого пошкодження поверхні. Гостріші робочі органи 1 рухаються попереду. Вони можуть мати заглиблення 4 (фіг. 1 б), легше прорізають товщу льоду, маючи менший контакт з поверхнею та зберігають лезо гострим. Це дозволяє ефективніше розколювати лід 17 на крихту 18 чи грунт 17 на ріллю 18 (фіг.1). Одним з кращих в експлуатації являється робочий орган 1 (фіг. 1в), в якому штампована, або зроблена з ви 7 61208 різаної розгортки, тарілочка 8 без дна. або з отвором в дні встановлена на торець осі 2 в канавку, або корпусу робочого органа 1 (не показано) притиснута до осі 2 деталлю 9. Працює такий робочий орган 1 як попереду в пристрої, прорізаючи товщу льоду, так і позаду. Тому що він не тупиться а маючи визначену товщину (наприклад, десяті долі міліметра) зношуючись, зберігає проникну здатність. Якщо поверхня, яку очищують, виконана з плитки малої міцністю такі робочі органи 1, що контактують з поверхнею, можуть мати більшу товщину (наприклад міліметр та більше). Полотнище основи 3 може бути виконаним гнучким (фіг.1 а), наприклад з гуми, армованої гуми, пластичної маси та/або інших матеріалів подібної якості. Армування гнучке, міцні та навантажу Комп’ютерна верстка Д. Шеверун 8 вальне забезпечує необхідні якості для основи 3. Робочі органи, встановлені на осях 2, або своїми осями 2 в отворах 14, або в трубках 13 полотнища основи 3, наїзджаючи на виступи покриття підіймають, деформуючи полотнище 3, перекочуються через перепону. Полотнище 3, маючи свою вагу та можливо навантаження своєю поверхнею, майже повторює рельєф поверхні покриття, або поверхню фунту, яка обробляється, і таким чином, рухаючись в напрямку V очищує поверхню від льоду. З боків пристрою можуть бути розташовані шасі.(колеса) (не показано), що мають гідро-або механічний привід для переміщення коліс вниз та вверх для забезпечення транспортування пристрою в неробочому режимі, та для обмеження глибини занурення в фунт або лід 17. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
