Взуття, що вентилюється

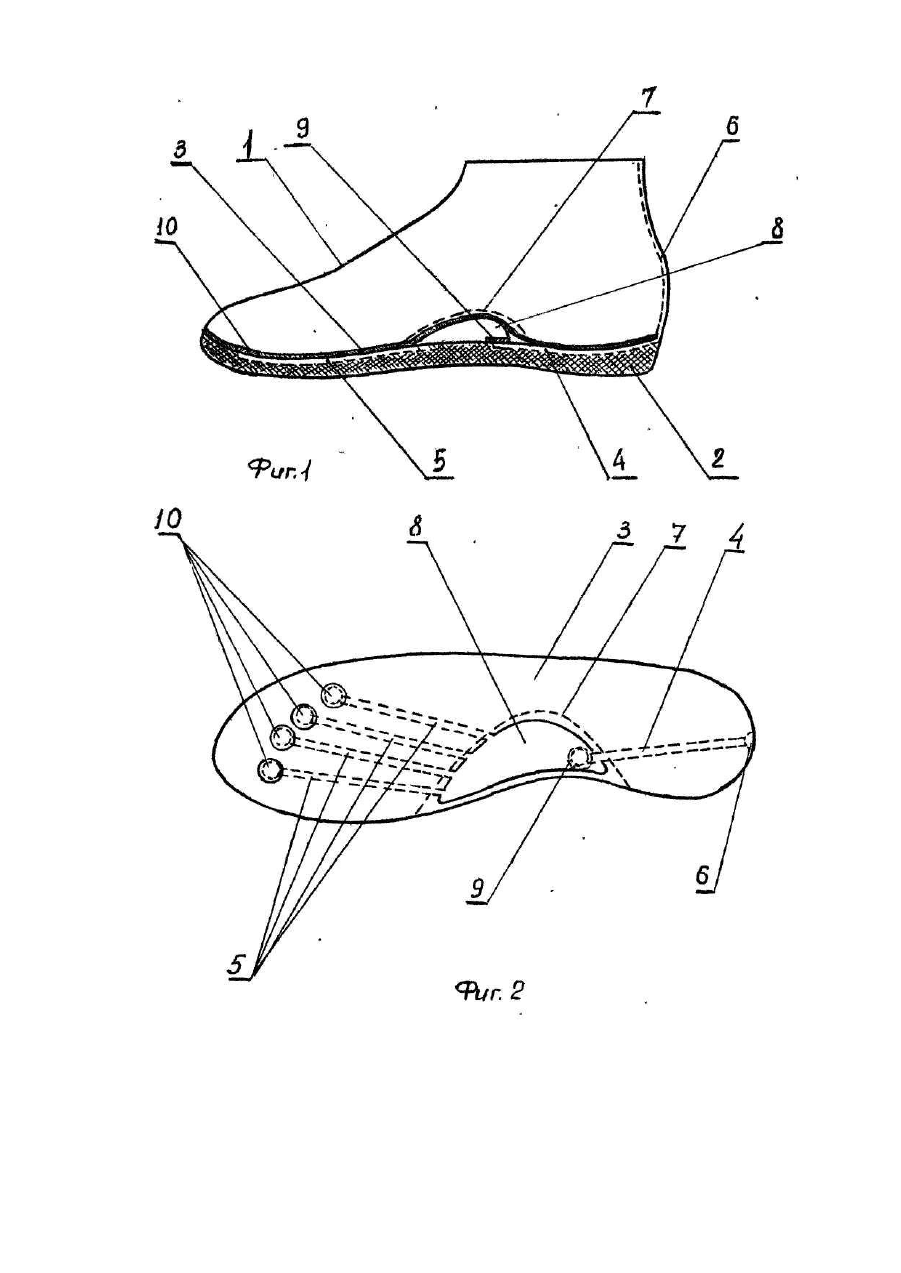

Предлагаемое техническое решение относится к обувному производству, а более конкретно к обуви с устройством для вентиляции. Известна вентилируемая обувь, имеющая заготовку верха, соединенного с подошвой и внутренний чулок со стелькой, в котором расположено средство для вентиляции. Внутренний чулок имеет манжету с каналами для вентиляции. Стелька выполнена из слоев эластичного материала с системой впускных и выпускных каналов [Авт. св. СССР №1357007, кл. А 47 В 7/06,1984]. Недостатком известной обуви является сложность конструкции, обусловленная большим количеством клапанов, что в свою очередь приводит к снижению надежности изделия и утяжелению обуви, а следовательно, к уменьшению срока ее службы и неудобству при носке. Наиболее близким аналогом по технической сущности и достигаемому техническому эффекту является вентилируемая обувь, содержащая заготовку верха, ри фленую стельку и подошву. Обувь оснащена устройством для ее вентилирования при ходьбе, которое состоит из воздушной камеры, соединенной с размещенной вдоль заготовки верха трубкой с клапаном для выпуска воздуха. Воздушная камера образована выпуклой подошвой и эластичной рифленой стелькой с клапаном, размещенным в зоне расположения пальцев ноги для впуска воздуха в камеру при подъеме ноги [Авт. св. СССР №149047, кл. А 43 В 7/06, 1959]. Выбранному в качестве прототипа техническому решению свойственны недостатки аналога. Оно, как и аналог сложно и неудобно в эксплуатации, поскольку конструкция воздушной камеры образована массивной выпуклой подошвой в сочетании с рифленой стелькой, что утяжеляет обувь и делает ее неудобной при ходьбе. Задачей предлагаемого изобретения является создание более простой и удобной в носке конструкции, обеспечивающей также исправление деформации стопы при лечении плоскостопия. Поставленная задача достигается тем, что в вентилируемой обуви, содержащей заготовку верха с подошвой и стелькой, имеющей воздуховоды, воздухоприемную камеру и связанную с ней систему подачи и отвода воздуха с вп ускным и выпускными клапанами, воздухоприемная камера закреплена в обуви в зоне расположения продольно-поперечного свода стопы человека. Воздухоприемная камера имеет конфигурацию свода стопы. Размещение воздухоприемной камеры в обуви в зоне расположения продольно-поперечного свода стопы человека позволяет достичь новый технический результат, заключающийся в облегчении и упрощении конструкции обуви» что в свою очередь обеспечивает удобство при ее использовании и дает возможность применять в ортопедических целях для лечения плоскостопия, На фиг. 1 и 2 изображена конструкция вентилируемой обуви (соответственно вид сбоку и вид сверху). Вентилируемая обувь состоит из заготовки верха 1, подошвы 2 со стелькой 3, имеющей входной воздуховод 4 и выходные воздуховоды 5. Входной воздуховод 4 сочленен с воздуховодом 6 задника. Внутри обуви, в зоне 7 расположения продольно-поперечного свода стопы человека закреплена воздухоприемная камера 8, выполненная из упруго-эластичной резины и имеющая конфигурацию свода стопы. Эта же камера соединена с системой подачи и отвода воздуха, которая представляет собой установленный в воздухоприемной камере 8 упруго-эластичный впускной клапан 9 и упруго-эластичные выпускные клапаны 10, установленные на выходе выходных воздуховодов 5 в стельке 3, в местах, соответствующи х точкам между пальцами ног. Вентилируемая обувь работает следующим образом. При соприкосновении свода стопы с оболочкой воздухоприемной камеры 8 под действием веса тела человека, происходит сжатие упруго-эластичной оболочки камеры. Клапан 9 в этом случае закрыт. При этом в полости воздухоприемной камеры создается избыточное давление, которое, воздействуя на выпускные клапаны 10, открывает их, тем самым обеспечивая выход воздуха из выходных воздуховодов 5 через отверстия между пальцами ноги, который, обтекая стопу, выбрасывается наружу. Поступление свежего воздуха в воздухоприемную камеру 8 обеспечивается через входной воздуховод 4 и воздуховод 6 задника. Цикл повторяется в процессе ходьбы, обеспечивая таким образом вентиляцию внутренней полости обуви. Вентилируемая обувь может быть изготовлена на стандартной технологической линии обувного производства.
