Трос дистанційного керування

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 21250

Опубліковано: 15.03.2007

Автори: Голенко Едуард Євгенович, Макутонін Юрій Михайлович, Кузнєцов Олександр Федорович

Завантажити PDF файл.

Формула / Реферат

1. Трос дистанційного керування, що складається з коаксіально розташованих округлого осердя, виконаного зі сталевого каната і зовнішнього кожуха та встановлених на них з обох кінців пристроїв кріплення троса з одного боку до механізму керування і з другого боку до виконавчого механізму, причому кожен з цих пристроїв включає пруток, закріплений на осерді, ковпачок, закріплений на поверхні кожуха, на них встановлені елементи кріплення, а саме пристрій кріплення троса до виконавчого механізму, що містить такі елементи кріплення, як сталева трубка, встановлена на ковпачку, і з'єднувальна муфта, що розміщена всередині цієї трубки на прутку, який відрізняється тим, що пристрій кріплення троса до виконавчого механізму містить металеву трубку з буртом та смугу з отворами кріплення та з центральним ступінчастим отвором, причому їх розміри відповідають залежностям: Д1<Д<Д2; Д3>Д2; Н³Н1, де Д1 - зовнішній діаметр металевої трубки з буртом; Д - діаметр центрального отвору ступінчастого отвору у смугі; Д2 - зовнішній діаметр бурта металевої трубки з буртом; Д3 - діаметр ступеня ступінчастого отвору у смузі; Н - товщина бурта металевої трубки з буртом; Н1 - глибина ступеня ступінчастого отвору у смузі.

2. Трос дистанційного керування за п. 1, який відрізняється тим, що пристрій кріплення троса до механізму керування виконаний у вигляді шарніра.

Текст

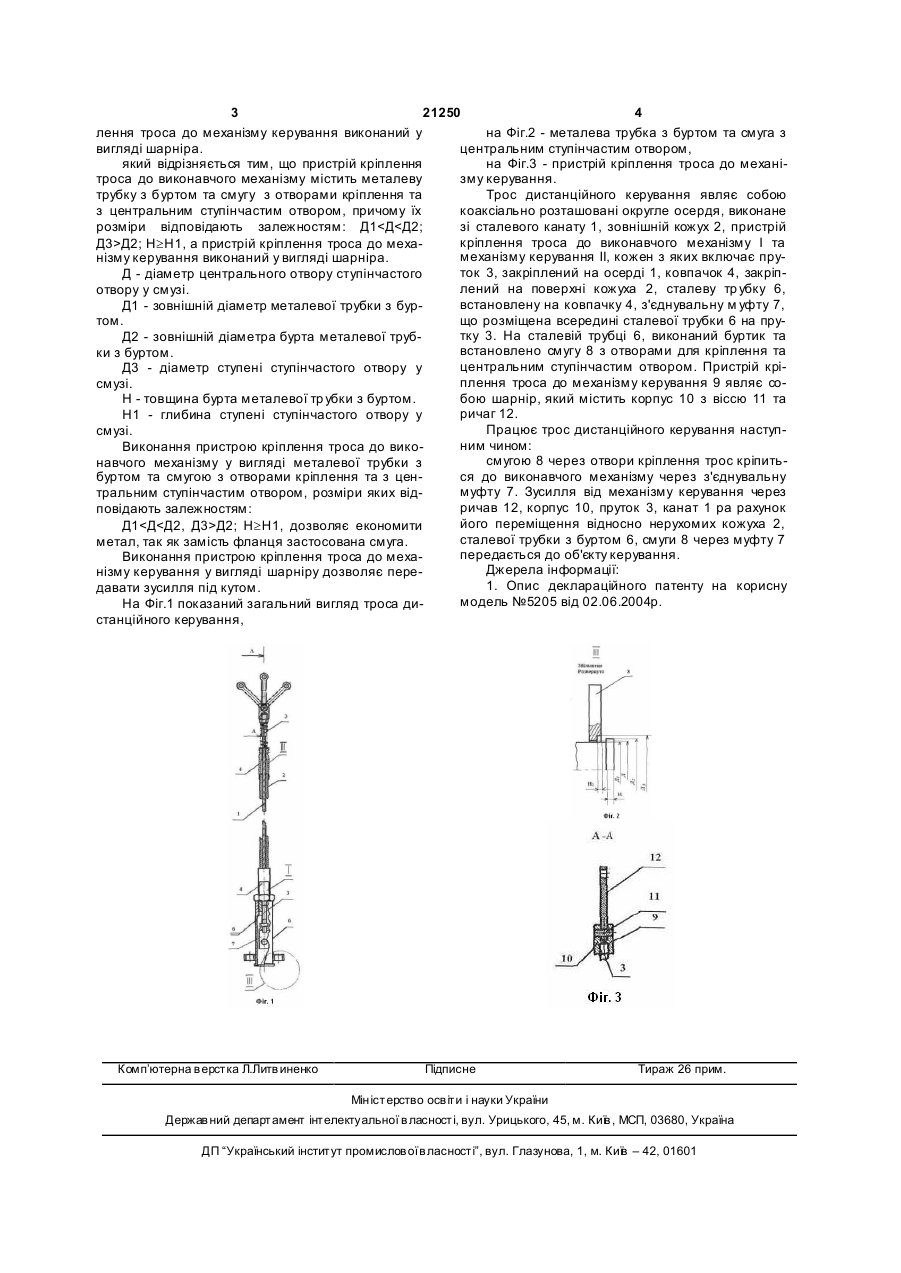

1. Трос дистанційного керування, що складається з коаксіально розташованих округлого осердя, виконаного зі сталевого каната і зовнішнього кожуха та встановлених на них з обох кінців пристроїв кріплення троса з одного боку до механізму керування і з другого боку до виконавчого механізму, причому кожен з цих пристроїв включає пруток, закріплений на осерді, ковпачок, закріплений на поверхні кожуха, на них встановлені елементи кріплення, а саме пристрій кріплення троса до виконавчого механізму, що містить такі елементи 3 21250 4 лення троса до механізму керування виконаний у на Фіг.2 - металева трубка з буртом та смуга з вигляді шарніра. центральним ступінчастим отвором, який відрізняється тим, що пристрій кріплення на Фіг.3 - пристрій кріплення троса до механітроса до виконавчого механізму містить металеву зму керування. трубку з буртом та смугу з отворами кріплення та Трос дистанційного керування являє собою з центральним ступінчастим отвором, причому їх коаксіально розташовані округле осердя, виконане розміри відповідають залежностям: Д1

Дивитися

Додаткова інформація

Назва патенту англійською

Cable of remote control

Автори англійською

Makutonin Yurii Mykhailovych, Holenko Eduard Yevhenovych, Kuznetsov Oleksandr Fedorovych

Назва патенту російською

Трос дистанционного управления

Автори російською

Макутонин Юрий Михайлович, Голенко Эдуард Евгениевич, Кузнецов Александр Федорович

МПК / Мітки

Автори: Макутонін Юрій Михайлович, Кузнецов Олександр Федорович, Голенко Едуард Євгенович

МПК: F16G 9/00

Мітки: дистанційного, керування, трос

Формула / Реферат:

1. Трос дистанційного керування, що містить коаксіально розташовані сердечник та кожух з напресованими відповідно прутком і ковпачком, який відрізняється тим, що на зовнішній поверхні ковпачка виконана різьба, а на ковпачку розташовані гайки та стопорні шайби з внутрішніми зубами.2. Трос за п. 1, який відрізняється тим, що ковпачок виконаний з алюмінієвого сплаву.
