Пристрій ключів бкл-дпи

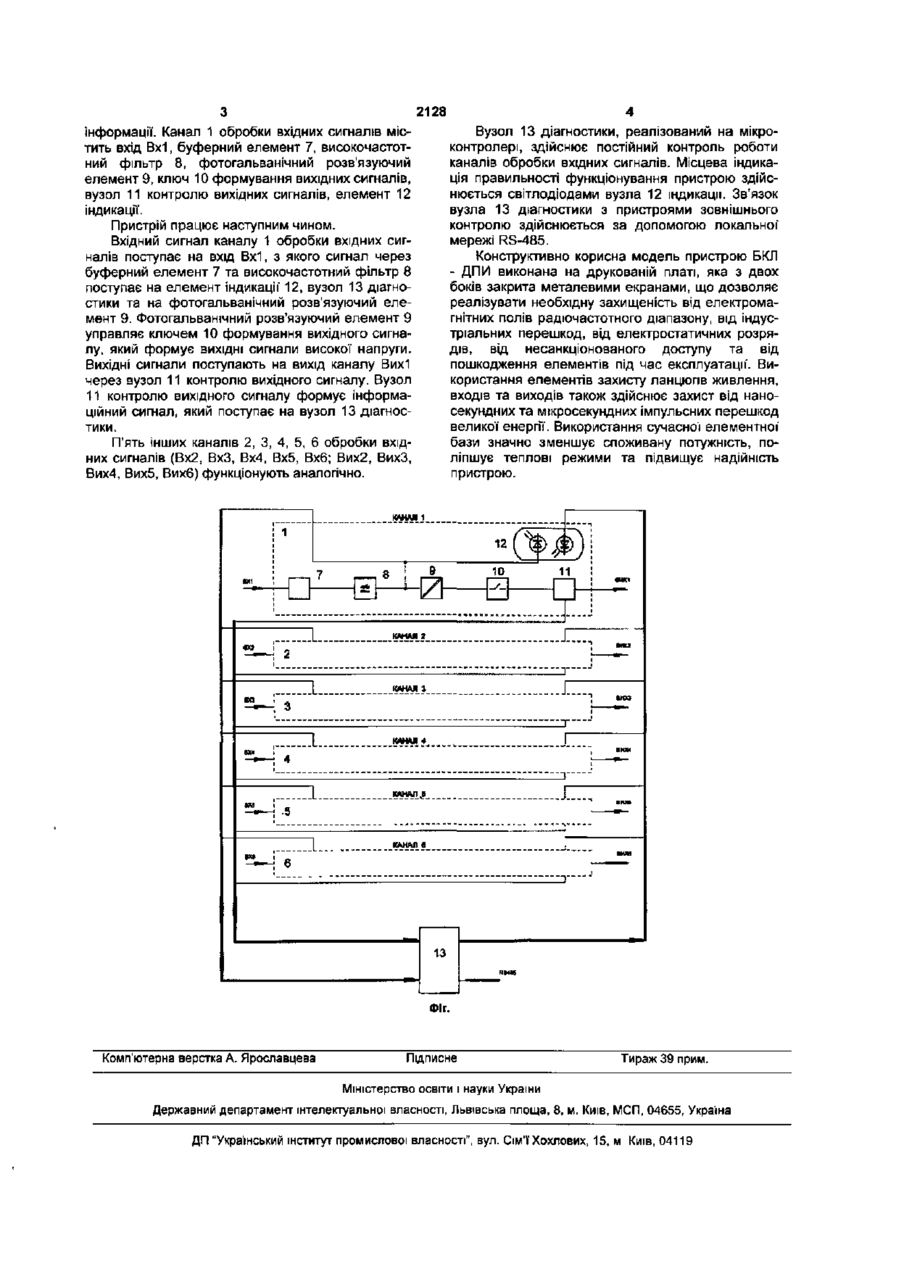

Пристрій ключів, що містить шість каналів обробки вхідних сигналів, елементи індикації, який відрізняється тим, що в нього введені вузли контролю вихідних сигналів, вузол діагностики функціонування та передачі діагностичної інформації, реалізований на мікроконтролері, вхід якого з'єднаний з виходами вузлів контролю вихідних сигналів, а вихід його сполучений з входами елементів індикації, до того ж пристрій з двох боків оснащено металевими екранами. Корисна модель відноситься до устаткування для автоматизованих систем управління технологічними процесами ядерних електростанцій та призначена для комутації напруги величиною 220В та гальванічного розділення вихідних ланцюгів від ланцюгів управління. Відомий блок БКЛ2-МАД, ТУ25.7192.002-93, який також призначений для комутації напруги величиною 220В та гальванічного розділення вихідних ланцюгів від ланцюгів управління. Блок БКЛ2МАД містить шість однакових каналів обробки вхідних сигналів. Кожний канал складається з вхідного фільтру високих частот, вхідного буфера, через які вхідний сигнал управління поступає на транзистор з елементами індикації, який управляє вихідним гальванічне розв'язуючим ключем. Кожен канал має один вхід і один вихід. Блок складається з дискретних елементів та мікросхем малого ступеню інтеграції, що не відповідає вимогам сучасних нормативних документів. До недоліків блоку відносяться недостатня захищеність від електромагнітних полів радіочастотного діапазону, від індустріальних перешкод; недостатня стійкість до електростатичних розрядів, недостатній захист від несанкціонованого доступу, відсутність системи діагностики та захисту від наносекундних та мікросекундних імпульсних перешкод великої енергії по ланцюгам живлення. Блок має велику споживану потужність, низьку надійність. Крім того блок не має конструктивних елементів захисту. В основу корисної моделі поставлено задачу створення пристрою, в якому шляхом введення нового складу елементів та використання сучасних мікросхем, електронних компонентів, елементів захисту від перешкод та пошкодження (супресорів, стабілітронів, самовідновлювальних запобіжників), вдосконаленню конструктивних елементів захисту та використанню діагностики вузлів та елементів досягається поліпшення параметрів електромагнітної сумісності, захист від електромагнітних полів радіочастотного діапазону, від індустріальних перешкод, від електростатичних розрядів, від наносекундних та мікросекундних імпульсних перешкод великої енергії". Поставлене завдання вирішується тим, що в пристрій ключів ВКЛ - ДПИ, який містить шість каналів обробки вхідних сигналів, елементи індикації введено вузли контролю вихідних сигналів, вузол діагностики функціонування та передачі діагностичної інформації, реалізований на мікоконтролері, вхід якого з'єднаний з виходами вузлів контролю вихідних сигналів, а вихід, його сполучений з входами елементів індикації, до того ж пристрій з двох боків оснащено металевими екранами. Порівняльний аналіз з відомими технічними рішеннями показав, що пристрій, який пропонується, відрізняється наявністю нового складу елементів та нової організації взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості пристрою. Технічний результат, як наслідок цих властивостейрозширені функціональні можливості пристрою, а саме гальванічне розділення вихідних ланцюгів від ланцюгів управління. На кресленні зображено функціональну схему пристрою БКЛ-ДПИ. Пристрій містить шість однакових каналів 1, 2, З, 4, 5, 6 обробки вхідних сигналів, вузол 13 діагностики функціонування та передачі діагностичної 00 CM CM 2128 інформації. Канал 1 обробки вхідних сигналів містить вхід Вх1, буферний елемент 7, високочастотний фільтр 8, фотогальванічний розв'язуючий елемент 9, ключ 10 формування вихідних сигналів, вузол 11 контролю вихідних сигналів, елемент 12 індикації. Пристрій працює наступним чином. Вхідний сигнал каналу 1 обробки вхідних сигналів поступає на вхід Вх1, з якого сигнал через буферний елемент 7 та високочастотний фільтр 8 поступає на елемент індикації' 12, вузол 13 діагностики та на фотогальванічний розв'язуючий елемент 9. Фотогальванічний розв'язуючий елемент 9 управляє ключем 10 формування вихідного сигналу, який формує ВИХІДНІ сигнали високої напруги. Вихідні сигнали поступають на вихід каналу Вих1 через вузол 11 контролю вихідного сигналу. Вузол 11 контролю вихідного сигналу формує інформаційний сигнал, який поступає на вузол 13 діагностики. П'ять інших каналів 2, 3, 4, 5, 6 обробки вхідних сигналів (Вх2, ВхЗ, Вх4, Вх5, Вхб; Вих2, ВихЗ, Вих4, Вих5, Вихб) функціонують аналогічно. 7 8 Вузол 13 діагностики, реалізований на мікроконтролері, здійснює постійний контроль роботи каналів обробки вхідних сигналів. Місцева індикація правильності функціонування пристрою здійснюється світлодіодами вузла 12 індикації. Зв'язок вузла 13 діагностики з пристроями зовнішнього контролю здійснюється за допомогою локальної' мережі RS-485. Конструктивно корисна модель пристрою БКЛ - ДПИ виконана на друкованій платі, яка з двох боків закрита металевими екранами, що дозволяє реалізувати необхідну захищеність від електромагнітних полів радіочастотного діапазону, від індустріальних перешкод, від електростатичних розрядів, від несанкціонованого доступу та від пошкодження елементів під час експлуатації'. Використання елементів захисту ланцюгів живлення, входів та виходів також здійснює захист від наносекундних та мікросекундних імпульсних перешкод великої енергії. Використання сучасної елементної бази значно зменшує споживану потужність, поліпшує теплові режими та підвищує надійність пристрою. ; / 13 Фіг. Комп'ютерна верстка А. Ярославцева Підписне Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохпових, 15, м Київ, 04119
